Detalles del producto
Lugar de origen: China
Nombre de la marca: zmkj
Número de modelo: LN-oblea
Condiciones de pago y envío
Cantidad de orden mínima: 25pcs
Precio: by case
Detalles de empaquetado: ACARICIE las películas o el caso del casstle 25pcs por el sitio de limpieza de 100 grados
Tiempo de entrega: 15 30 días
Capacidad de la fuente: 5000PCS/mes
Materiales: |
Solo cristal LiNbO3 |
industria: |
oblea de semiconductor, oblea de la sierra, oblea óptica |
Aplicación: |
5G, dispositivo de la SIERRA, vidrio óptico, |
color: |
amarillo, rojo, negro |
Personalizado: |
AUTORIZACIÓN |
Tamaño: |
2-6inch |
Espesor: |
250um para arriba |
Materiales: |
Solo cristal LiNbO3 |
industria: |
oblea de semiconductor, oblea de la sierra, oblea óptica |
Aplicación: |
5G, dispositivo de la SIERRA, vidrio óptico, |
color: |
amarillo, rojo, negro |
Personalizado: |
AUTORIZACIÓN |
Tamaño: |
2-6inch |
Espesor: |
250um para arriba |

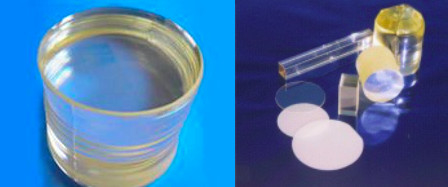

4inch la oblea del substrato del niobato LiNbO3 del litio del diámetro 100m m, oblea de LN para vio y óptico, VIO el lingote del cristal del grado LiNbO3
Descripción:
El niobato del litio (LiNbO3) es un conveniente material ferroeléctrico para una variedad de usos. Su flexibilidad
es hecho posible por las propiedades electrópticas, no lineales, y piezoeléctricas excelentes de lo intrínseco
material. Es uno de los materiales electrópticos lo más a fondo posible caracterizados, y las técnicas del crecimiento cristalino producen constantemente cristales grandes de la alta perfección.
Usos:
La frecuencia que doblaba para las longitudes de onda >1μm y los osciladores paramétricos ópticos (OPOs) bombeó en 1064 nanómetro así como cuasi-fase-hizo juego los dispositivos de (QPM);
Células de Pockel, Q-interruptores, y moduladores de la fase;
Substratos de la guía de onda, obleas de (SAW) de la onda acústica superficial.
Propiedades físicas y ópticas:
| Estructura cristalina | Trigonal, grupo de espacio R3c |
| Parámetros de la célula | a=0.515, c=13.863, Z=6 |
| Punto de fusión | 1255 +/-5℃ |
| Punto del curie | 1140 +/-5℃ |
| Dureza de Mohs | 5 |
| Densidad | 4,64 g/cm 3 |
| Coeficiente de absorción | ~ los 0.1%/cm @ 1064 nanómetro |
| Solubilidad | insoluble en H2O |
| Constante dieléctrica relativa | εT 11/ε0: 85 |
| εT 33/ε0: 29,5 | |
| Extensión termal | ||a, 2,0 x 10 -6/K@25℃ |
| Coeficientes en 25℃ | ||c, 2,2 x 10 -6/K@25℃ |
| Conductividad termal | 38 W /m /K @ 25℃ |
| Gama de la transparencia | 420 - 5200 nanómetro |
| Índices refractivos | noreste = 2,146, n o = 2,220 @ 1300 nanómetro |
| noreste = 2,156, n o = 2,322 @ 1064 nanómetro | |
| noreste = 2,203, n o = 2,286 @ 633 m | |
| Homogeneidad óptica | ~ 5 x 10 -5 /cm |
| Ecuaciones de Sellmeier (l en el milímetro) | n o 2 (l) = 4.9048+0.11768/(l2- 0,04750) - 0.027169l2 |
| noreste 2 (l) = 4.5820+0.099169/(l2 - 0,04443) - 0,021950 l2 |
|
Orientación |
36°Y-cut±0.2° | 41°Y-cut±0.2° | X-cut±0.2° | |
| Diámetro | 100±0.3m m | |||
| 1r del plano | 32±2m m, perpendicular a X-axis±0.2° | 32±2m m, perpendicular a 112°Y±0.2° | ||
| 2o del plano | 10±2m m CW270°from 1r DE | 10±2m m CW315°from 1r DE | 10±2m m CW315° o 270°from 1r DE | |
| Grueso | 200~250±25um, 300-350±25um, 500±25um | |||
| Superficie delantera | “+”, Ra<1nm, | |||
| Superficie trasera | GC#1000, GC#2000 traslapado | |||
| LTV | <1um, zona de at5x5mm | |||
| ARCO | ≤25um | |||
cristales del cristal óptico LiNbO3
| Especificación | Convencional | Alta precisión |
| Materiales | LiNbO3 (LN) | LiNbO3 (LN) |
| Orientación | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
| Paralelo | 30 ″ | 10" |
| Perpendicular | 10 ′ | 5' |
| calidad superficial | 40/20 | 20/10 |
| Distorsión del frente de onda |
λ/4@632nm
|
λ/8@632nm
|
| Llanura superficial |
λ/4@632nm
|
λ/8@632nm
|
| Abertura clara | >el 90% | >el 90% |
| Chaflán | <0> | <0> |
| Tolerancia del grueso/del diámetro | ±0.1 milímetro | ±0.1 milímetro |
| Dimensiones máximas | dia150×50mm | dia150×50mm |
Sobre nuestra compañía
FAQ
Q1. ¿Es su compañía una fábrica o una compañía del comercio?
Tenemos una fábrica y también exportamos por nuestra empresa comercial.
Somos el fabricante de los substratos del zafiro.
Q3. ¿Cómo sobre término y entrega de la paga?
T/T, 50%deposit y entrega por el MANDO
Q4. ¿Usted tiene acción de la oblea o de lingotes?
Procesamos muchos oblea y lente del tamaño según el requisito de cliente.
Hacemos tanto como pocos clasifiquen en existencia si es especificaciones comunes.
Q5. ¿Cuánto tiempo tomará para conseguir los productos?
Llevará generalmente 2~4 semanas el proceso antes de entrega.
