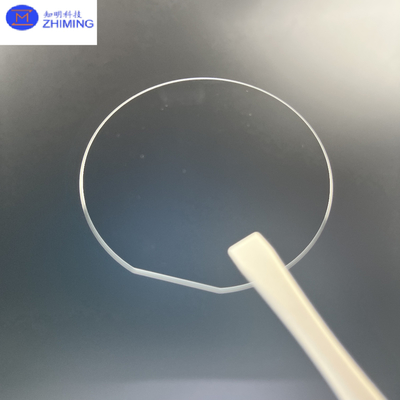

Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones

Detalles del producto

Lugar de origen: China

Nombre de la marca: zmkj

Número de modelo: wafer-001

Condiciones de pago y envío

Cantidad de orden mínima: 25pcs

Precio: by case

Detalles de empaquetado: casstle 25pcs en sitio de limpieza de 100 grados

Tiempo de entrega: 15 días

Condiciones de pago: L / C, T / T

Capacidad de la fuente: 10000pcs/months

Consiga el mejor precio
Resaltar:

la óptica del zafiro

,

vidrio de encargo del zafiro

El material:
Al2o3 monocristal
Industria:
oblea de semiconductor, oblea de cristal óptica
Aplicación:
Wafer listo para la luz, ventana protectora óptica, rodamiento, cerámica eléctrica, vidrio de cubier
Dureza:
9.0
transmitencia de la luz de la visión:
el 85%
El color:
Blanco
El material:
Al2o3 monocristal
Industria:
oblea de semiconductor, oblea de cristal óptica
Aplicación:
Wafer listo para la luz, ventana protectora óptica, rodamiento, cerámica eléctrica, vidrio de cubier
Dureza:
9.0
transmitencia de la luz de la visión:
el 85%
El color:
Blanco
Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones

Substratos de zafiro con LED, obeliscos de zafiro, obeliscos ópticos de zafiro, substratos de semiconductores, ventanas ópticas de zafiro, obeliscos de cristal Al2O3 para led,

Las obleas de zafiro con un grosor de 0,43 mm se han adoptado ampliamente en aplicaciones de alto rendimiento debido a su resistencia mecánica superior, estabilidad térmica y resistencia química.Estas obleas, hechos de zafiro sintético (Al2O3), son componentes integrales en una variedad de industrias, incluidas la óptica, la electrónica y la fabricación de semiconductores.La personalización de los componentes de zafiro a tamaños específicos y orientaciones cristallográficas permite soluciones a medida que cumplen con las exigencias estrictas de varias tecnologías avanzadasEste estudio explora los procesos de fabricación, las propiedades de los materiales y el potencial de aplicación de los componentes de zafiro personalizados.subrayar su papel en la mejora del rendimiento y la durabilidad de los sistemas de alta precisión.

1Sapphire Introducción sobre las ventajas

1El aislamiento eléctrico es 10.000 veces mayor que el vidrio, 30 veces mayor que el cerámico.

y 150 veces más de acero inoxidable.

2. resistente a altas temperaturas, Zafiro redondo / Rectangular ventana óptica puede trabajar

La capacidad de la máquina para operar a temperaturas inferiores a 1200°C de forma continua y, en poco tiempo, incluso a 1450°C.
su temperatura de ablandamiento es de 1650°C y su temperatura de fusión es de 1750-1800°C.

3Excelente estabilidad térmica.

4Resistente a la corrosión, excepto el ácido fluorhídrico, las placas de cuarzo de grado óptico no

reaccionar con cualquier ácido y base excepto el ácido fluorhídrico.
5Excelente estabilidad térmica.
6Alta transmisión hasta el 85%
7Dureza hasta 9.0

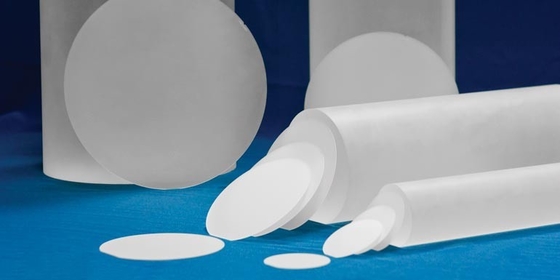

El proceso de nuestra oblea y lente de zafiro

Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones 0

Descripción del tamaño de los sustratos con led

Material cristalino: ≥ 99,995%, alta pureza, Al2O3 monocristalino

Orientación: Eje C ((0001) a M (1-100) 0,2°±0,1° y Eje C ((0001) a A (11-20) 0°±0,1°

O por Custiomzied como como A,R,M

Diámetro: 2 pulgadas 3 pulgadas 4 pulgadas 5 pulgadas 6 pulgadas 8

espesor: 0,43/0,33 0,43 0,5/0,65 1,00 1,0/1,2 mm 1,5 mm

Duración: 16 mm 22 mm 30 mm 42.5 mm 47.5 mm 57 mm

DE orientación: plano A (1 1-2 0) ± 0,2°

Superficie: DSP/SSP

TTV: ≤10um ≤10um ≤15um ≤15um ≤25um ≤40um

BOW: ≤10um ≤10um ≤15um ≤20um ≤30um ≤40um

Superficie delantera: Ra<0,3 nm ((DSP o SSP)

Superficie trasera: Ra = 0,8 ~ 1,2 um (SSP) / Epi pulido Ra ≤ 0,30 nm (DSP)

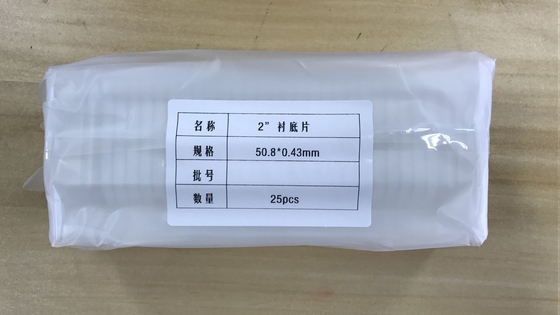

Paquete: 25pcs caja de cajas en la sala de limpieza de 100 grados

Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones 1

3Aplicaciones

Para aplicación en sustrato de LED

Las aplicaciones de obleas y sustratos de zafiro incluyen:

- Aplicaciones de circuitos integrados microelectrónicos - SOS Silicio sobre zafiro
- Crecimiento de compuestos superconductores / Nitruro de galio - Detectores infrarrojos
- Microelectrónica híbrida - Portadores de pulido
Lentes de vidrio óptico para ventanas, rodamientos, vidrio de cubierta, etc.
(Transmisión óptica desde el ultravioleta al infrarrojo cercano
Alta temperatura y resistencia a la radiación)

4. la empresa introduce

SHANGHAI FAMOUS TRADE CO., LTD. se encuentra en la ciudad de Shanghai, que es la mejor ciudad

de China, y nuestra fábrica se fundó en la ciudad de Wuxi en 2014, tenemos la fábrica de zafiro en la ciudad de Wuxi.
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y ópticos customizados

piezas de vidrio, materiales de los tipos siguientes.Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica

También hemos estado trabajando estrechamente con muchos nacionales y extranjeros

Las universidades, las instituciones de investigación y las empresas, proporcionan productos y servicios personalizados para

Nuestra visión es mantener una buena relación de cooperación con todos los

clientes por nuestra buena reputación.

Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones 2

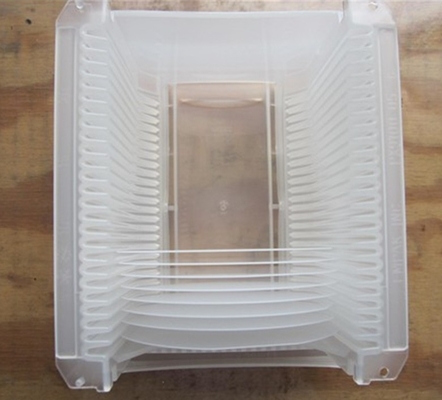

5. sobre el embalaje y la entrega.

Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones 3Wafer de zafiro espesor 0,43 mm componentes de zafiro tamaño personalizado y orientaciones 4
