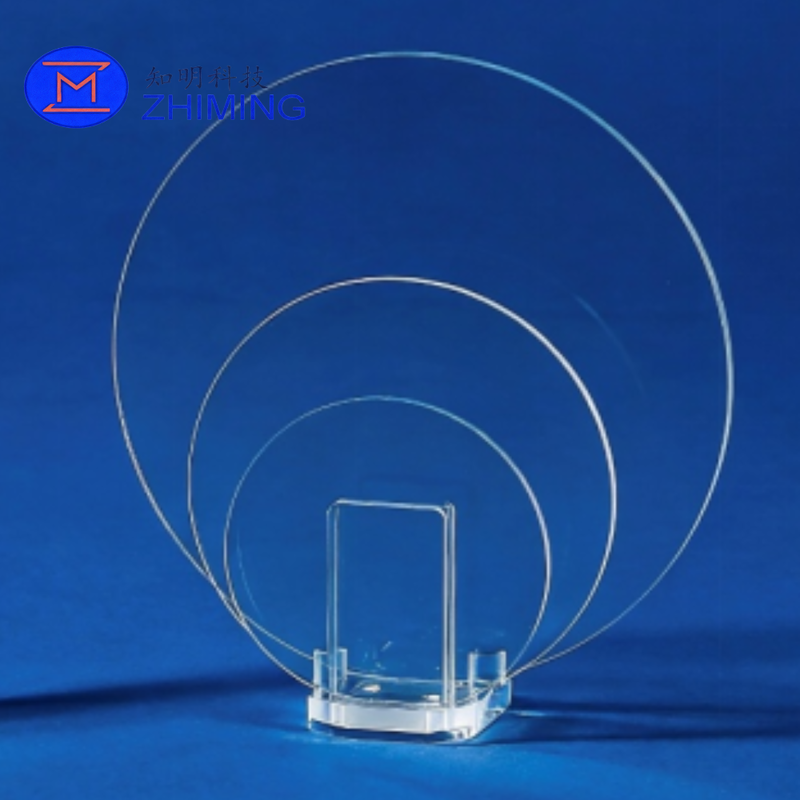

Cargador temporal de obleas de zafiro para envases avanzados de semiconductores

Portador de oblea temporal de zafiro para embalaje de semiconductores avanzados

Descripción general del producto

El portador de oblea temporal de zafiro es una solución de sustrato de alto rendimiento diseñada para procesos avanzados de empaquetado de semiconductores, incluido el manejo de obleas ultrafinas, integración de circuitos integrados 2,5D/3D, TSV, RDL y empaquetado a nivel de panel en abanico (FOPLP).

Proporciona una plataforma de soporte rígida, térmicamente estable y dimensionalmente precisa para procesos de unión y desunión temporales, lo que permite un procesamiento estable de obleas ultrafinas de menos de 50 μm. Al abordar los desafíos críticos de deformación inducida por tensión y deformación, el transportador mejora significativamente el rendimiento del proceso, la precisión de la alineación y la estabilidad de fabricación en flujos de embalaje avanzados.

Desafíos de la industria

A medida que los envases de semiconductores continúan evolucionando hacia una mayor densidad de integración y estructuras de obleas más delgadas, los fabricantes enfrentan dificultades cada vez mayores para mantener la estabilidad estructural a lo largo de procesos térmicos y mecánicos de múltiples pasos.

Los desafíos clave incluyen:

• Desajuste del coeficiente de expansión térmica (CTE) entre matrices, sustrato, intercalador, relleno inferior y compuestos de moldeo
• Acumulación de estrés durante ciclos térmicos repetidos.
• Curado de contracción de materiales de unión y encapsulación.
• Distribución de espesor no uniforme en pilas de obleas ultrafinas
• Desviación de alineación inducida por alabeo y degradación del rendimiento
• Fragilidad mecánica de obleas ultrafinas (<50 μm de espesor)

Estos problemas en conjunto limitan la escalabilidad del proceso, reducen el rendimiento y aumentan el costo de fabricación en las líneas de producción de envases avanzadas.

Solución: Plataforma de transporte temporal Sapphire

El zafiro es un material de ingeniería ideal para portadores de obleas temporales debido a su combinación única de propiedades mecánicas, ópticas y térmicas. Proporciona una base física estable para procesos de envasado avanzados y exigentes donde la precisión y la repetibilidad son fundamentales.

El portador de zafiro permite:

• Soporte de oblea de alta estabilidad durante el rectificado, unión y adelgazamiento
• Deformación controlada en entornos de ciclos térmicos.
• Compatibilidad con procesos de despegue basados ​​en láser
• Distribución uniforme de tensiones en sustratos de gran formato
• Rendimiento reutilizable y químicamente estable en entornos industriales.

Ventajas clave

1. Rigidez mecánica ultraalta

Con un módulo de Young de 345–420 GPa, el zafiro suprime eficazmente la flexión y la deformación, asegurando la estabilidad estructural durante procesos térmicos y mecánicos de alto estrés.

2. Alta dureza y resistencia al desgaste

La dureza Vickers de 1800–2200 HV proporciona una excelente resistencia al daño de la superficie, lo que permite una larga vida útil y ciclos de proceso repetidos.

3. Capacidad de transmisión óptica

La alta transmitancia (>83 % en el rango de 300 a 1200 nm) respalda los procesos de desunión por láser y garantiza la compatibilidad con múltiples tecnologías de unión temporal.

4. Uniformidad superior del material

La baja variación interna garantiza una distribución consistente de la tensión, minimizando la deformación localizada y mejorando la consistencia del proceso a nivel de oblea.

5. Estabilidad térmica y química

Estable en entornos de limpieza química y ciclos de alta temperatura, lo que lo hace adecuado para procesos de semiconductores industriales de alta reutilización.

Especificaciones técnicas

Formatos de oblea y panel

Precisión dimensional y de superficie

Aplicaciones

• Procesos avanzados de adelgazamiento de obleas
• Integración heterogénea de IC 2.5D / 3D
• Fabricación de TSV (a través de silicio)
• Procesos RDL (Capa de Redistribución)
• Sistemas temporales de unión y desunión de obleas
• Empaquetado a nivel de panel en abanico (FOPLP)
• Manipulación de obleas ultrafinas (<50 μm)

Valor de ingeniería

El portador de oblea temporal de zafiro permite a los fabricantes de semiconductores superar las limitaciones críticas de deformación y estabilidad en envases avanzados al ofrecer:

• Estabilidad dimensional mejorada a nivel de oblea
• Pérdida de rendimiento reducida inducida por alabeo
• Precisión de alineación mejorada en procesos de paso fino
• Manipulación estable de obleas ultrafinas
• Mayor repetibilidad y rendimiento del proceso
• Compatibilidad con plataformas de integración heterogénea de próxima generación

Preguntas frecuentes

P1: ¿Qué hace que el zafiro sea adecuado para empresas de embalaje avanzadas?
R: El zafiro combina rigidez, dureza y estabilidad térmica ultraaltas, lo que reduce significativamente la deformación y mejora el control dimensional durante el procesamiento de obleas ultrafinas.

P2: ¿El soporte es compatible con los procesos de desunión por láser?
R: Sí. El zafiro ofrece una alta transmitancia óptica en el rango de UV a IR medio, lo que lo hace totalmente compatible con la desunión basada en láser y otras técnicas de separación avanzadas.

P3: ¿Pueden los soportes de zafiro admitir aplicaciones de embalaje a nivel de panel de gran tamaño?
R: Sí. Los soportes de zafiro se pueden fabricar en formatos de paneles grandes con excelente planitud y distribución uniforme de la tensión, lo que los hace adecuados para FOPLP y otras tecnologías de embalaje avanzadas de gran superficie.
