Oblea del zafiro
Created with Pixso. Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos

Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos

Nombre De La Marca: ZMSH
Número De Modelo: 2 a 12 pulgadas todos disponibles
MOQ: 5
Precio: by case
Tiempo De Entrega: 2-4 semanas
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
Porcelana
Lugar de origen:
Porcelana
Material:
99,999% Al2O3
Industria:
Vidrio llevado, óptico, oblea eli-lista
Solicitud:
Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica
Color:
blanco o rojo o azul
transmisividad de la luz de la visión:
el 85%
advantagement:
altos hardness9.0, llevan resistencia
tipo:
Solo cristal
Detalles de empaquetado:
los envases Vacío-sellados con nitrógeno rellenan en un ambiente de la clase 100
Descripción de producto



Descripción del Producto





Nuestras obleas de zafiro están hechas deÓxido de aluminio monocristalino (Al₂O₃)con unestructura reticular hexagonal, comúnmente disponible enOrientaciones del plano C, plano A y plano R. Con amplia transparencia óptica deultravioleta cercano (190 nm) a infrarrojo medio, estas obleas son ideales paraComponentes ópticos, dispositivos infrarrojos, ventanas láser de alta resistencia y materiales para máscaras.. de zafiroalta dureza, estabilidad térmica, resistencia a la corrosión, alto punto de fusión (2045°C) y excelente transparencialo convierten en un material confiable para aplicaciones exigentes, aunque requiere un procesamiento de precisión.



Parafabricación de LED, las obleas de zafiro son esenciales para una alta calidadCrecimiento epitaxial de GaN, ya que su procesamiento superficial afecta directamente el brillo y la uniformidad deLED blancos, azules y verdes. El desajuste mínimo de la red entre los sustratos del plano C de zafiro y las películas delgadas III-V/II-VI garantiza una excelente alineación conprocesos de epitaxia a alta temperatura, lo que hace que las obleas de zafiro sean indispensables para dispositivos optoelectrónicos avanzados.

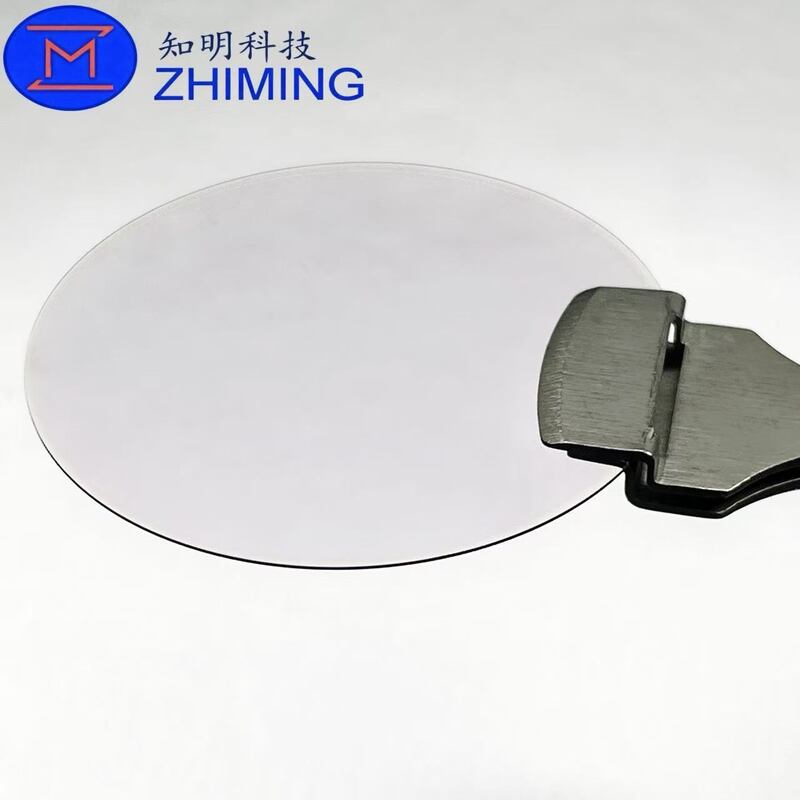

    Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 0     Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 1       Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 2     Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 3














Oblea de zafiro: estructura, propiedades y aplicaciones







1. Estructura y Composición
Nuestras obleas de zafiro sonAl₂O₃ monocristalinocon unestructura cristalina hexagonal R-3c. Cada ion de aluminio está rodeado por seis iones de oxígeno, formando una estructura estable.Red octaédrica de AlO₆. Esta red 3D altamente simétrica garantiza una excelente estabilidad mecánica y química.



2. Propiedades ópticas y electrónicas
Característica de las obleas de zafiroalta transparencia ópticaen una amplia gama desdeUV a infrarrojo cercano (150–5500 nm), con un índice de refracción de alrededor de 1,76, lo que los hace ideales paraInstrumentos ópticos de precisión y componentes láser.. Eléctricamente, el zafiro es unmaterial altamente aislantecon unbanda prohibida amplia (~9,9 eV), baja pérdida dieléctrica y excelente rendimiento enDispositivos semiconductores de alto voltaje y alta frecuencia., incluidoHEMT y electrónica basada en GaN.



3. Propiedades mecánicas y térmicas
con unDureza de Mohs de 9, las obleas de zafiro resisten rayones y abrasión. ellos ofrecenalta resistencia mecánicapara mecanizado de precisión, soportar altas presiones y mantenerestabilidad dimensionalbajo condiciones extremas. La conductividad térmica es alrededor25 W/m·K, el punto de fusión es2054 ºC, y el coeficiente de expansión térmica es bajo (8,4 × 10⁻⁶/K), lo que hace que las obleas de zafiro sean confiables paraaplicaciones industriales exigentes y de alta temperatura.







Diámetro 2-12 pulgadas
Espesor 650±20 µm
Orientación Plano C (0001) a plano M (1-100) o plano A (1 1-2 0) 0,2 ± 0,1° /0,3 ± 0,1°, plano R (1-1 0 2), plano A (1 1-2 0), plano M (1-1 0 0)
televisión 20 µm
TVL 20 µm
tir 20 µm
ARCO 20 µm
Urdimbre 20 µm
Superficie frontal Epipulido (Ra < 0,2 nm)
Superficie trasera Molido fino (Ra=0,5 a 1,2 µm), Epi-pulido (Ra< 0,2 nm)
Nota Puede proporcionar oblea de sustrato de zafiro de alta calidad según los requisitos específicos de los clientes.














Proceso de fabricación de oblea de zafiro:





  1. Crecimiento cristalino– Cultive zafiro monocristalino de alta calidad utilizando hornos de crecimiento de cristales avanzados.
  2. Orientación del cristal– Alinee con precisión el cristal de zafiro en la sierra para un procesamiento preciso.
  3. Extracción de varillas– Cortar varillas de zafiro del cristal con métodos controlados para mantener la integridad estructural.
  4. Rectificado de varillas– Utilice amoladoras cilíndricas para lograr diámetros exteriores precisos y superficies lisas.
  5. Control de calidad inicial– Inspeccione las varillas de zafiro para verificar la precisión dimensional y la orientación correcta del cristal.
  6. Posicionamiento de la varilla para rebanar– Alinee las varillas de zafiro en el equipo de corte para garantizar cortes precisos de las obleas.
  7. rebanar– Cortar las varillas de zafiro en finas obleas con alta precisión.
  8. Pulido– Elimine el daño por corte y mejore la planitud de la oblea para obtener superficies de alta calidad.
  9. biselado– Bordes de oblea redondeados para mejorar la resistencia mecánica y reducir los defectos relacionados con la tensión.
  10. Pulido– Refinar la rugosidad de la superficie para lograrlisto para epio precisión de grado óptico.
  11. Limpieza– Elimina el polvo, los residuos metálicos y los contaminantes orgánicos para garantizar la pureza de la superficie.
  12. Inspección de calidad final– Verifique la planitud, orientación, calidad de la superficie y limpieza de la oblea para cumplir con las estrictas especificaciones del cliente.







                                                 Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 4

                                          Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 5

                                             Wafer de zafiro de alta pureza para dispositivos LED, semiconductores, láser y ópticos 6














Preguntas frecuentes

1.P:¿Para qué se utilizan las obleas de zafiro?

A:Las obleas de zafiro desempeñan un papel fundamental en tLa industria optoelectrónica. Su transparencia y durabilidad los convierten en sustratos ideales para diodos emisores de luz (LED), diodos láser y ventanas ópticas. Las propiedades ópticas superiores del zafiro contribuyen a la eficiencia y el rendimiento de estos dispositivos.



2.P:¿Qué es una oblea de zafiro?

R: Compuestas de óxido de aluminio cristalino (Al2O3), las obleas de zafiro aportan una combinación de dureza, transparencia óptica y resistencia química que las hace excepcionalmente valiosas en diversas aplicaciones.



3.P: ¿Por qué el zafiro es tan caro?

R: Los zafiros no abundan tanto como los diamantes, lo que los hace más difíciles de conseguir. Sólo unas pocas minas en todo el mundo pueden producir zafiros de alta calidad, e incluso así sólo un pequeño número de piedras pueden considerarse de “calidad gema”. Esta escasez ha resultado en un aumento significativo en el costo de los zafiros.
