Detalles del producto
Place of Origin: China
Nombre de la marca: ZMSH
Condiciones de pago y envío
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Dopaje con P-InP (cm-*): |
Zn dopado: 5e17 a 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Dopaje con P-InP (cm-*): |
Zn dopado: 5e17 a 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP sustrato método MOCVD 2 4 6 pulgadas longitud de onda de funcionamiento: 1,3 μm, 1,55 μm
El substrato de DFB Epiwafer InP es el resumen
Los Epiwafers en sustratos de fosfuro de indio (InP) son componentes clave utilizados en la fabricación de diodos láser DFB de alto rendimiento.Estos láseres son críticos para la comunicación óptica y las aplicaciones de detección debido a su capacidad para producir un solo modo, luz de ancho de línea estrecho con emisión de longitud de onda estable, generalmente en los rangos de 1,3 μm y 1,55 μm.
El sustrato InP proporciona una excelente combinación de rejillas para capas epitaxiales como InGaAsP, que se cultivan para formar la región activa, capas de revestimiento,y estructuras de rejilla que definen la funcionalidad del láser DFBLa rejilla integrada dentro de la estructura asegura una retroalimentación precisa y un control de la longitud de onda.que lo hace adecuado para comunicaciones de fibra óptica de larga distancia y sistemas WDM (multiplexamiento por división de longitud de onda).
Las aplicaciones clave incluyen transceptores ópticos de alta velocidad, interconexiones de centros de datos, detección de gases y tomografía de coherencia óptica (OCT).La combinación de rendimiento de alta velocidad del epiwafer DFB basado en InP, estrecho ancho de línea espectral, y la estabilidad de longitud de onda lo hacen indispensable en las redes de telecomunicaciones modernas y las tecnologías de detección avanzadas.
Estructura del sustrato DFB Epiwafer InP
La hoja de datos del sustrato DFB Epiwafer InPZMSH DFB inp epiwafer.pdf)
Las propiedades del sustrato DFB Epiwafer InP
Material del sustrato:
El bandgap:
Compatibilidad de la rejilla:
Capas epitaxiales:
Largura de onda de funcionamiento:
Ancho de línea estrecho y operación en modo único:
Estabilidad a temperatura:
Corriente de umbral bajo:
Capacidad de modulación de alta velocidad:
Las propiedades clave de los Epiwafers DFB en sustratos InP, tales como su excelente compatibilidad de red, funcionamiento en modo único, ancho de línea estrecho, rendimiento a alta velocidad y estabilidad a temperatura,hacerlos indispensables para la comunicación óptica, detección y aplicaciones fotónicas avanzadas.

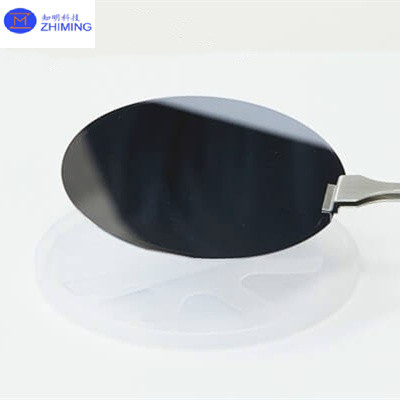

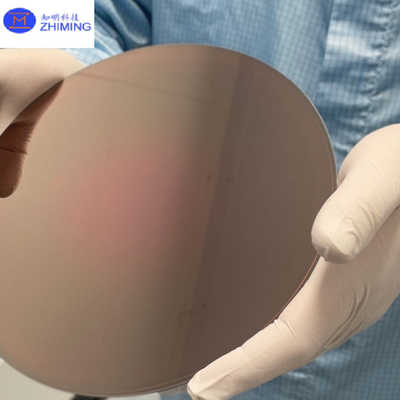

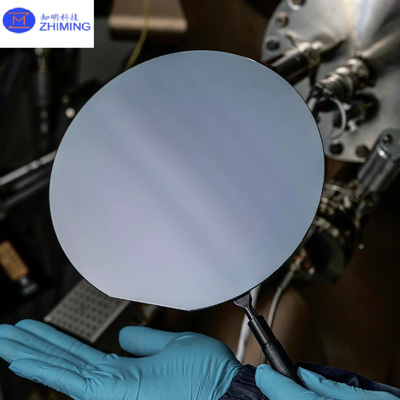

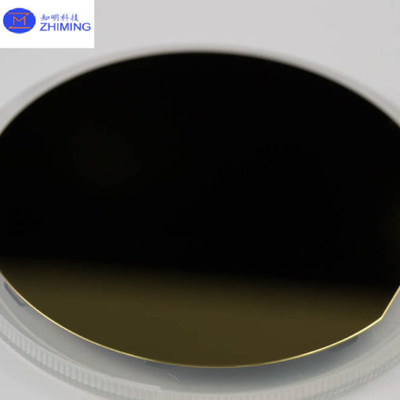

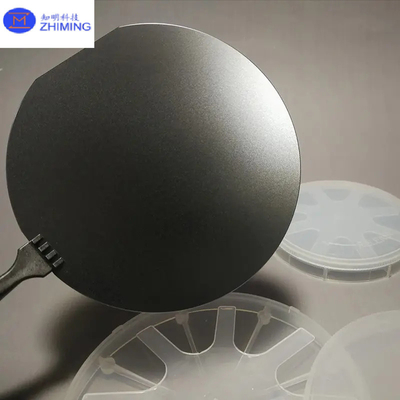

Las fotos reales del sustrato DFB Epiwafer InP
Aplicación del sustrato DFB Epiwafer InP
Mundo clave: Epiwafer DFB de sustrato InP
