InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um

InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um
InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um

Ampliación de imagen :  InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um

Datos del producto:
Lugar de origen: China
Nombre de la marca: ZMSH
Número de modelo: En forma de oblea
Pago y Envío Términos:
Tiempo de entrega: Entre 2 y 4 semanas
Condiciones de pago: T/T
Contacto
Descripción detallada del producto
El material: Arsenuro de indio El tamaño: 2inch 3inch 4inch
El grosor: Se aplicarán las siguientes medidas: orientación: El valor de las emisiones de CO2
Destino: 5.67 g/cm Personalizado: Apoyados
Resaltar:

Wafer de arseniuro de indio de 4 pulgadas

,

Wafer de arseniuro de indio de 3 pulgadas

,

Wafer de arseniuro de indio de 2 pulgadas

Descripción del producto

InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um

El indio InAs o indio arseniuro monolítico es un semiconductor compuesto de indio y arsénico.El arseniuro de indio se utiliza para construir detectores infrarrojos en el rango de longitud de onda de 1-3El detector es generalmente un fotodiodo fotovoltaico. Los detectores criocreados son menos ruidosos, pero los detectores InAs también se pueden usar para aplicaciones de alta potencia a temperatura ambiente.El arseniuro de indio también se utiliza en la fabricación de láseres de diodosEl arseniuro de indio, similar al arseniuro de galio, es un material de banda directa.Aleaciones con arseniuro de galio para formar arseniuro de indio - un material con una banda de separación en función de la relación In/GaEste método es principalmente similar a la aleación de nitruro de indio con nitruro de galio para producir nitruro de indio.Es ampliamente utilizado como fuente de radiación de terahercios porque es un potente emisor de luz ámbar.

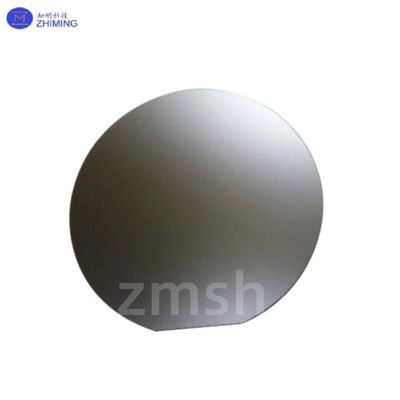

InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um 0

Características

- Alta movilidad y movilidad de electrones (μe/μh=70), lo que lo convierte en un material ideal para dispositivos Hall.
- El MBE puede cultivarse con materiales multiepitaxiales GaAsSb, InAsPSb e InAsSb.
- Método de sellado líquido (CZ) para garantizar una pureza del material de hasta 99,9999% (6N).
- Todos los sustratos están pulidos con precisión y llenos de una atmósfera protectora para cumplir con los requisitos de Epi-Ready.
- Selección de orientación de cristal: se dispone de otras orientaciones de cristal, tales como (110).
- Las técnicas de medición óptica, como los ellipsómetros, aseguran la limpieza de la superficie de cada sustrato.

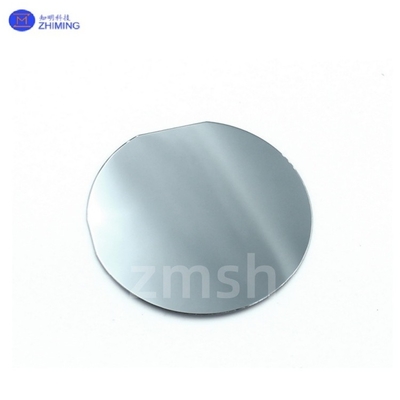

InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um 1

Parámetros técnicos

el cristal - ¿ Qué es eso? Tipo de producto



Concentración del portador iónico

en cm-3

 movilidad ((cm2/V.s) MPD ((cm-2) El tamaño
InAs No-dopaje No 5*1016 32*104 Se trata de los siguientes:

Para los vehículos de la categoría M2

Para las máquinas de la categoría M1
InAs No No (5-20) *1017 > 2000 Se trata de los siguientes:

Para los vehículos de la categoría M2

Para las máquinas de la categoría M1
InAs El Zn P (1-20) *1017 Entre 100 y 300 Se trata de los siguientes:

Para los vehículos de la categoría M2

Para las máquinas de la categoría M1
InAs El S No (1-10) * 1017 > 2000 Se trata de los siguientes:

Para los vehículos de la categoría M2

Para las máquinas de la categoría M1
tamaño (mm) Dia50.8x0.5mm, 10×10×0.5mm, 10×5×0.5mm puede ser personalizado
el El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Polonés con una superficie superior a 300 m2,
paquete Bolsa de plástico de limpieza de 100 grados en 1000 salas de limpieza

Aplicaciones

- Optoelectrónica de infrarrojos:El arseniuro de indio tiene excelentes propiedades de absorción de luz infrarroja y se usa comúnmente en la fabricación de detectores infrarrojos, aparatos de imagen y láseres.
- Electrónica de alta frecuencia:Debido a su alta movilidad de electrones,El arseniuro de indio se utiliza ampliamente en dispositivos electrónicos de alta frecuencia y alta velocidad, como los FET (transistores de efecto de campo) y los HEMT (transistores de alta movilidad de electrones).
- Puntos cuánticos y pozos cuánticos:En el campo de la computación cuántica y la comunicación cuántica, el arseniuro de indio se utiliza para fabricar puntos cuánticos y estructuras de pozos cuánticos.
- Comunicaciones ópticas:El arseniuro de indio se puede utilizar para fabricar diodos láser y amplificadores ópticos en comunicaciones de fibra óptica para mejorar la eficiencia de transmisión de señales.
- Materiales termoeléctricos:El arseniuro de indio se utiliza como material termoeléctrico en convertidores termoeléctricos y enfriadores para permitir la recuperación de energía y el control de la temperatura.
- Los sensores:En el campo del monitoreo ambiental y la biomedicina, el arseniuro de indio se utiliza en la fabricación de varios sensores para detectar gases y biomoléculas.

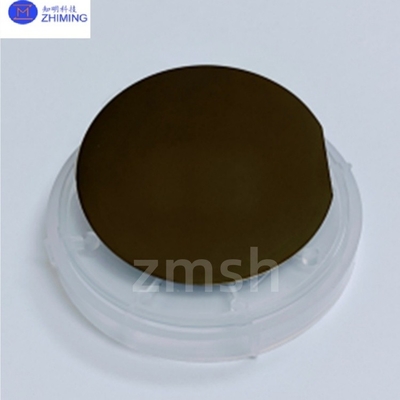

InComo arseniuro de indio2 pulgadas 3 pulgadas 4 pulgadas Substrato de cristal único N/P Tipo de semiconductor espesor de la oblea 300-800um 2


Nuestros servicios

1Fabricación y venta directa.

2Citas rápidas y precisas.

3Responderemos en 24 horas laborales.

4. ODM: diseño personalizado es disponible.

5Velocidad y entrega preciosa.

Preguntas frecuentes

1. P: ¿Cómo se paga?
A:100% T/T, Paypal, West Union, MoneyGram, pago seguro y comercio
Aseguramiento y demás.
2P: ¿Puedo personalizar los productos según mis necesidades?
R: Sí, podemos personalizar el material, especificaciones para sus componentes ópticos
basado en sus necesidades.
3P: ¿Cuál es el tiempo de entrega?
A: (1) Para los productos estándar
Para el inventario: la entrega es de 5 días hábiles después de realizar el pedido.
Para productos personalizados: la entrega es de 2 o 3 semanas después de realizar el pedido.
(2) Para los productos de forma especial, la entrega es de 4 semanas laborables después de realizar el pedido.
