Oblea del fosfuro de indio
>
|
| Lugar de origen | China |
| Nombre de la marca | ZMSH |
| Certificación | ROHS |
| Número de modelo | Ge-001 |
obleas de los substratos de GE de los solos cristales del germanio de 4inch 6inch, lente óptica modificada para requisitos particulares de GE

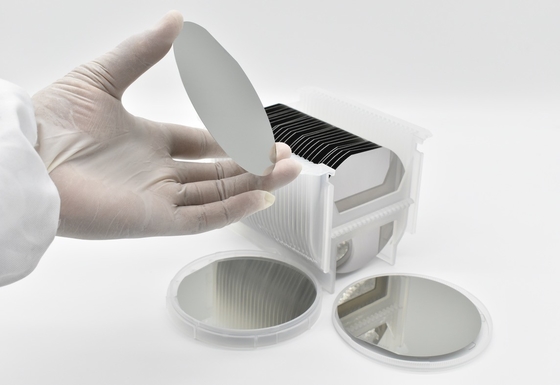

P-tipo N-tipo obleas de 2inch 3inch 4inch del germanio del substrato de GE
Substratos del germanio
Uso: oblea del germanio usada en la producción de dispositivo de semiconductor, dispositivo óptico del rayo infrarrojo, material de hundimiento de la célula solar.
| Términos principales de la propiedad | ||
| Método de producción | Método de Czochralski (CZ) | |
| Crystal Structure | Cubo | |
| Constante del enrejado | a=5.65754Å | |
| Densidad | 5.323g/cm3 | |
| Punto de fusión | 937.4℃ | |
| Material dopado | Ningunos doparon o Sb dopado | El indio o el galio dopó |
| Tipo | /N | P |
| Resistencia | >los 35Ωcm0.05Ωcm | los 0.05~0.1Ωcm |
| EPD | <4> | <4> |
| Tamaño | 10x3,10x5,10x10,15x15, 20x15,20x20, |
| dia2” x0.33mmdia2” x0.43mm15x15mm | |
| Grueso | 0.5m m, 1.0m m |
| Polaco | Sola cara o cara doble |
| Orientación | <100><110><111>, ±0.5º |
| Exactitud direccional de la cara cristalina | ±0.5° |
| Exactitud direccional del borde | 2° (la petición especial se podría modificar para requisitos particulares debajo de 1°) |
| Cartabón que esquila exactitud direccional | Modificado para requisitos particulares por la petición especial, dirección de proceso del borde por el ángulo especial (inclinación 1°-45°) de la oblea |
| Ra: | ≤5Å (los 5µm×5µm) |
| Paquete | Bolso de limpieza de 100 grados, sitio de limpieza estupendo 1000Grade |
El germanio (GE) es el material preferido de la lente y de la ventana para los sistemas infrarrojos de la proyección de imagen del alto rendimiento en um la banda de la longitud de onda 8-12. Su alto índice de refracción hace el ideal de GE para los sistemas de la proyección de imagen de la energía baja debido a curvatura superficial mínima. La aberración cromática es pequeña, a menudo eliminando la necesidad de la corrección.
El germanio es el más ampliamente utilizado para las lentes y las ventanas en los sistemas del IR que actúan en um la gama 2 um - 12. Su transmisión es muy termosensible, el llegar a ser opaco cerca del ambiente 100°C. no causa problemas porque el germanio es inerte, mecánicamente rugoso, y bastante duro.
El germanio es un alto material del índice que se utiliza para fabricar las prismas total atenuado de la reflexión (ATR) para la espectroscopia. Su índice de refracción es tal ese germanio hace un beamsplitter natural eficaz del 50% sin la necesidad de capas. También se utiliza extensivamente como substrato para la producción de filtros ópticos. El germanio cubre el conjunto de la banda termal del micrón 8-14 y se utiliza en los sistemas de lente para la toma de imágenes térmica. Puede ser AR cubierta con el diamante produciendo un frente extremadamente duro óptico.
Uso como ventana, la lente, el beamsplitter, la prisma del ATR o filtro en espectrómetros y en toma de imágenes térmica.

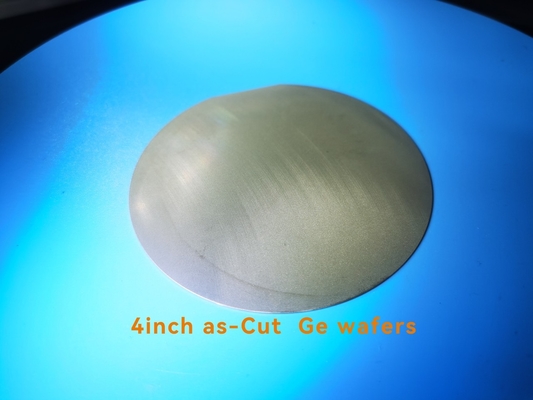

Oblea de GE:
| Método del crecimiento | CZ | |
| Dopante | p-tipo: GA | n-tipo: Como |
| Forma de la oblea | Ronda (diámetro: 2' ‘, 3" ‘, 4" ‘) | |
| Orientación superficial * | (100) ±0.5° | |
| * otras orientaciones quizá disponibles a petición | ||
| Resistencia (Ω.cm) | Como sea necesario | |
| Densidad de la echada del grabado de pistas (cm2s) | ≤ 300 | |
| Grueso (µm) | 500±50um | |
| TTV [P/P] (µm) | ≤ 20 | |
| DEFORMACIÓN (µm) | ≤ 20 | |
| SI ** (milímetros) | 32.5±1 | |
| ** Si es necesario por el cliente | ||
| La parte delantera superficial pulió | E/E, P/E, P/G | |
| Los productos ofrecen para la lente óptica de GE | |||
| usos: | lente óptica infrarroja | Absorbencia | ≤0.03 |
| diámetro (milímetro): | 12mm-380m m | Módulo de la ruptura | ≥75 |
| longitud (milímetro): | modificado para requisitos particulares | Dureza (kg/cm2): | 800 |
| resistencia: | 1-50Ω, ≥50Ω | Densidad (g/cm3): | 5,33 |
| : | el 10% | Módulo joven (Gpa): | 103 |
| orientación: | 111 | El ratio de Poisson: | 0,28 |
|
de la orientación: |
0.5º | Conductividad termal (Wm-1k-1): | 59 |
| tipo: | Tipo de N | expansivity termal | 6,1 |
| índice de refracción (el 10µm): | 4,0026 | HeatCal/específico (g.k): | 0,074 |
| <1> | Punto de fusión (℃): | 937 | |
|
coeficiente termal del índice de refracción (el 10.6µm, 10ˉ6/℃ˉ1): |
400 | Constante dieléctrica | permitividad: 16 | 16 |
| Productos finales ópticos de las ventanas |
| SL.No | Especificaciones materiales: | |
| 1 | Forma cristalina: | Policristalino |
| 2 | Tipo de la conductividad: | n-tipo |
| 3 | Coeficiente de absorción, en 25°C | 0.035cm-1 @10.6µm máximo |
| 4 | Resistencia típica: | 3-40 ohmio-cm |
| 5 | tamaño | dia1-150mmxthickness0.5-20mm |
| 6 | Dureza de Mohs: | 6,3 |
| 7 | Contenido en oxígeno: | < 0=""> |
| 8 | Agujeros e inclusiones: | <0> |
| 9 | superficie | lapped/1sp/2sp |
| 10 | S/D | 40/20,20/10,60/40,80/50, |
FAQ:
Q: ¿Cuál es su MOQ?
: (1) para el inventario, el MOQ es 3pcs.
(2) para los productos modificados para requisitos particulares, el MOQ es 25pcs para arriba.
Q: ¿Cuál es plazo de expedición?
: (1) para los productos estándar
Para el inventario: la entrega es 5 días laborables después de que usted pone la orden.
Para los productos modificados para requisitos particulares: la entrega es 2 o 3 semanas después de que usted pone la orden.
(2) para los productos especial-formados, la entrega es 4 workweeks después de que usted ponga la orden.
Q: ¿cómo está la manera del envío y de coste?
: (1) aceptamos DHL, Fedex, el ccsme etc antes de 100% por adelantado antes de entrega.
(2) si usted tiene su propia cuenta expresa, es grande. Si no, podríamos ayudarle a enviarlos.
La carga está de acuerdo con el acuerdo real.
Q: ¿Puedo modificar los productos para requisitos particulares basados en mi necesidad?
: Sí, podemos modificar el material para requisitos particulares, especificaciones para sus componentes ópticos
de acuerdo con sus necesidades.
