La oblea del fosfuro de indio de los solos cristales del germanio modificó la lente óptica 4/6 pulgadas de GE para requisitos particulares
  • La oblea del fosfuro de indio de los solos cristales del germanio modificó la lente óptica 4/6 pulgadas de GE para requisitos particulares
  • La oblea del fosfuro de indio de los solos cristales del germanio modificó la lente óptica 4/6 pulgadas de GE para requisitos particulares
  • La oblea del fosfuro de indio de los solos cristales del germanio modificó la lente óptica 4/6 pulgadas de GE para requisitos particulares

La oblea del fosfuro de indio de los solos cristales del germanio modificó la lente óptica 4/6 pulgadas de GE para requisitos particulares

Lugar de origen China
Nombre de la marca zmkj
Número de modelo GE-001
Detalles del producto
Materiales:
Solo cristal de GE
industria:
substratos del semiconductor, dispositivo, óptico
color:
Negro
Diámetro:
0.5~150m m
superficie:
Pulido
Espesor:
los 0.1-150MM
Tipo:
N-tipo,
Alta luz:

oblea del INP

,

Oblea de Gap

Descripción de producto

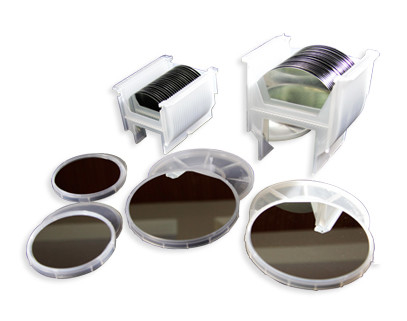

obleas de los substratos de GE de los solos cristales del germanio de 4inch 6inch, lente óptica modificada para requisitos particulares de GE



Substratos del germanio

Uso: oblea del germanio usada en la producción de dispositivo de semiconductor, dispositivo óptico del rayo infrarrojo, material de hundimiento de la célula solar.



Términos principales de la propiedad
Método de producción Método de Czochralski (CZ)
Estructura cristalina Cubo
Constante del enrejado a=5.65754Å
Densidad 5.323g/cm3
Punto de fusión 937.4℃
Material dopado Ningunos doparon o Sb dopado Indio o galio dopado
Tipo /N P
Resistencia >los 35Ωcm0.05Ωcm los 0.05~0.1Ωcm
EPD <4> <4>
Tamaño 10x3,10x5,10x10,15x15, 20x15,20x20,
  dia2” x0.33mmdia2” x0.43mm15x15mm
Grueso 0.5m m, 1.0m m
Polaco Sola cara o cara del doble
Orientación <100><110><111>, ±0.5º
Exactitud direccional de la cara cristalina ±0.5°
Exactitud direccional del borde 2° (la petición especial se podría modificar para requisitos particulares debajo de 1°)
Exactitud direccional de corte biselada Modificado para requisitos particulares por la petición especial, dirección de proceso del borde por el ángulo especial (inclinación 1°-45°) de la oblea
Ra: ≤5Å (los 5µm×5µm)
Paquete Bolso de la limpieza de 100 grados, sitio de limpieza estupendo 1000Grade



N-tipo obleas de los substratos del método del germaniumGe VGF, lente óptica modificada para requisitos particulares de 4inch 6inch de GE



El germanio (Ge) es el material preferido de la lente y de la ventana para los sistemas infrarrojos de la proyección de imagen del alto rendimiento en um la banda de la longitud de onda 8-12. Su alto índice de refracción hace el ideal de GE para los sistemas de la proyección de imagen de la energía baja debido a curvatura superficial mínima. La aberración cromática es pequeña, a menudo eliminando la necesidad de la corrección.
El germanio es el más ampliamente utilizado para las lentes y las ventanas en los sistemas del IR que actúan en um la gama 2 um - 12. Su transmisión es muy termosensible, el ambiente cercano opaco que se convierte 100°C. no causa problemas porque el germanio está inerte, mecánicamente rugoso, y bastante difícilmente.
El germanio es un alto material del índice que se utiliza para fabricar las prismas de (ATR) total atenuado de la reflexión para la espectroscopia. Su índice de refracción es tal que el germanio hace un beamsplitter natural eficaz del 50% sin la necesidad de capas. También se utiliza extensivamente como substrato para la producción de filtros ópticos. El germanio cubre el conjunto de la banda termal del micrón 8-14 y se utiliza en los sistemas de lente para la toma de imágenes térmica. Puede ser AR cubierta con el diamante produciendo un óptico delantero extremadamente duro.
Uso como ventana, la lente, el beamsplitter, la prisma del ATR o filtro en espectrómetros y en toma de imágenes térmica.

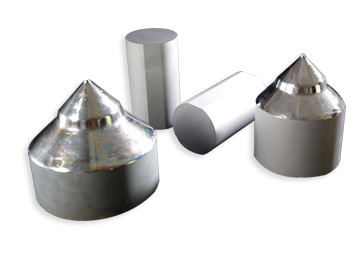

podemos proveer 6 de método de la pulgada VGF célula solar de “cero dislocación” empresa del substrato del germanio. Los productos son ampliamente utilizados en las células solares por satélite en el poder más elevado, uav del reconocimiento de la mucha altitud, la planta del espacio de energía solar concentrada tierra (la eficacia de conversión fotoeléctrica media de CPV es épocas dobles de la estación de la energía solar del silicio, coche usado del substrato ultraalto del brillo LED. La fábrica ha desarrollado con éxito un substrato solar del germanio de 8 pulgadas con un nivel principal internacional, que pondrá la fundación para la extensión del mercado futuro.



Oblea de GE:

Método del crecimiento VGF
Dopante p-tipo: GA n-tipo: Como
Forma de la oblea Redondo (diámetro: 2' ‘, 3" ‘, 4" ‘, 6")
Orientación superficial * (100) ±0.5°
* otras orientaciones quizá disponibles a petición
Resistencia (Ω.cm) Como sea necesario
Densidad de la echada del grabado de pistas (cm2) ≤ 300
Grueso (µm) 175±25 (o como sea necesario)
TTV [P/P] (µm) ≤ 10
DEFORMACIÓN (µm) ≤ 15
SI ** (milímetro) 32.5±1
** Si es necesario por el cliente
Parte delantera superficial pulida E/E, P/E, P/G

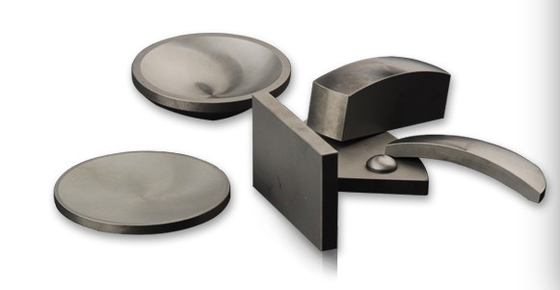

Característica de productos para la lente óptica de GE
usos: lente óptica infrarroja Absorbencia ≤0.03
diámetro (milímetro): 12mm-380m m Módulo de la ruptura ≥75
longitud (milímetro): modificado para requisitos particulares Dureza (kg/cm2): 800
resistencia: 1-50Ω, ≥50Ω Densidad (g/cm3): 5,33
: el 10% Módulo joven (Gpa): 103
orientación: 111 El ratio de Poisson: 0,28



de la orientación:

0.5º Conductividad termal (Wm-1k-1): 59
tipo: Tipo de N expansivity termal 6,1
índice de refracción (el 10µm): 4,0026 HeatCal/específico (g.k): 0,074
  <1> Punto de fusión (℃): 937

coeficiente termal del índice de refracción

(el 10.6µm, 10ˉ6/℃ˉ1):

400 Constante dieléctrica | permitividad: 16 16



Productos finales ópticos de las ventanas
Oblea de GE para el grado óptico:
SL.No Especificaciones materiales:
1 Forma cristalina: Policristalino
2 Tipo de la conductividad: n-tipo
3 Coeficiente de absorción, en 25°C 0.035cm-1 @10.6µm máximo
4 Resistencia típica: 3-40 ohmio-cm
5 tamaño dia1-150mmxthickness0.5-20mm
6 Dureza de Mohs: 6,3
7 Contenido en oxígeno: < 0="">
8 Agujeros e inclusiones: <0>
9 superficie lapped/1sp/2sp
10 S/D 40/20,20/10,60/40,80/50,




FAQ:

Q: ¿Cuál es su MOQ?

A: (1) para el inventario, el MOQ es 3pcs.

(2) para los productos modificados para requisitos particulares, el MOQ es 25pcs para arriba.



Q: ¿Cuál es plazo de expedición?

A: (1) para los productos estándar

Para el inventario: la entrega es 5 días laborables después de que usted pone la orden.

Para los productos modificados para requisitos particulares: la entrega es 2 o 3 semanas después de que usted pone la orden.

(2) para los productos especial-formados, la entrega es 4 workweeks después de que usted ponga la orden.



Q: ¿cómo está la manera del envío y de coste?

A: (1) aceptamos DHL, Fedex, el ccsme etc antes de 100% por adelantado antes de entrega.

(2) si usted tiene su propia cuenta expresa, es grande. Si no, podríamos ayudarle a enviarlos.

La carga está de acuerdo con el acuerdo real.



Q: ¿Puedo modificar los productos para requisitos particulares basados en mi necesidad?

A: Sí, podemos modificar el material para requisitos particulares, especificaciones para sus componentes ópticos

de acuerdo con sus necesidades.
