Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD

Detalles del producto

Lugar de origen: China

Nombre de la marca: zmkj

Número de modelo: InP-3inch

Condiciones de pago y envío

Cantidad de orden mínima: 10pcs

Precio: by case

Detalles de empaquetado: sola caja de la oblea

Tiempo de entrega: 3-4weeks

Capacidad de la fuente: 1000pcs/month

Consiga el mejor precio
Resaltar:

oblea del INP

,

substrato del mgo

materiales:
Solo cristal del INP
Industria:
substratos del semiconductor, dispositivo,
Color:
Negro
TIPO:
tipo semi-
Diámetro:
100m m 4inch
Grueso:
625um o 350um
materiales:
Solo cristal del INP
Industria:
substratos del semiconductor, dispositivo,
Color:
Negro
TIPO:
tipo semi-
Diámetro:
100m m 4inch
Grueso:
625um o 350um
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD

oblea semiaislante para el diodo láser del LD, oblea de semiconductor, oblea del INP 3inch, solos substratos cristalinos para el uso del LD, oblea de semiconductor, oblea del INP, sola oblea cristalina del INP del fosfuro de indio 4inch del INP de wafer2inch 3inch 4inch

El INP introduce

Solo cristal del INP
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 0

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 1

el crecimiento (método modificado de Czochralski) se utiliza para tirar de un solo

cristal a través de un líquido bórico del óxido encapsulant a partir de una semilla.

El dopante (FE, S, Sn o Zn) se añade al crisol junto con el polycrystal. La alta presión se aplica dentro de la cámara para prevenir la descomposición de la compañía del indio Phosphide.he ha desarrollado un proceso para rendir pureza completamente stoechiometric, elevada y cristal bajo del INP de la densidad de dislocación el solo.

La técnica del tCZ mejora sobre las gracias del método de LEC

a una tecnología termal del bafle con respecto a un numérico

modelado de las condiciones termales del crecimiento. el tCZ es un rentable

tecnología madura con la reproductibilidad de alta calidad del boule al boule

Especificación

El FE dopó el INP

Especificaciones semiaislantes del INP

Método del crecimiento VGF
Dopante Hierro (FE)
Forma de la oblea Ronda (diámetro: 2", 3", Y 4")
Orientación superficial (100) ±0.5°

Orientaciones del *Other quizá disponibles a petición

Resistencia (Ω.cm) ≥0.5 × 107
Movilidad (cm2/V.S) ≥ 1.000
Densidad de la echada del grabado de pistas (cm2s) 1,500-5,000

Diámetro de la oblea (milímetros) 50.8±0.3 76.2±0.3 100±0.3
Grueso (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
DEFORMACIÓN (µm) ≤ 15 ≤ 15 ≤ 15
DE (milímetros) 17±1 22±1 32.5±1
DE/SI (milímetros) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Nota: Otras especificaciones quizá disponibles a petición

n- y p-tipo INP

Especificaciones semiconductoras del INP

Método del crecimiento VGF
Dopante n-tipo: S, Sn Y sin impurificar; p-tipo: Zn
Forma de la oblea Ronda (diámetro: 2", 3", Y 4")
Orientación superficial (100) ±0.5°

Orientaciones del *Other quizá disponibles a petición

Dopante S y Sn (n-tipo) Sin impurificar (n-tipo) Zn (p-tipo)
Concentración de portador (cm-3) (0.8-8) × 1018 × 1015 (de 1-10) (0.8-8) ×1018
Movilidad (cm2/V.S.) × 103 (de 1-2.5) × 103 (de 3-5) 50-100
Densidad de la echada del grabado de pistas (cm2s) 100-5,000 ≤ 5000 ≤ 500
Diámetro de la oblea (milímetros) 50.8±0.3 76.2±0.3 100±0.3
Grueso (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
DEFORMACIÓN (µm) ≤ 15 ≤ 15 ≤ 15
DE (milímetros) 17±1 22±1 32.5±1
DE/SI (milímetros) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Nota: Otras especificaciones quizá disponibles a petición

Proceso de la oblea del INP
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 0
Cada lingote se corta en las obleas se traslapan que, pulido y la superficie preparada para la epitaxia. El proceso total se detalla abajo.

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Especificación e identificación planas La orientación es indicada en las obleas por dos planos (de largo planos para la orientación, el pequeño plano para la identificación). El estándar de E.J. (europeo japonés) se utiliza generalmente. La configuración plana alterna (los E.E.U.U.) se utiliza sobre todo para Ø 4" las obleas.
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Orientación del boule Se ofrecen las obleas exactas (100) o misoriented.
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Exactitud de la orientación de DE En respuesta a las necesidades de la industria optoelectrónica, nosotros obleas de las ofertas con la exactitud excelente de la orientación: < 0="">
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Perfil del borde Hay dos espec. comunes: borde químico que procesa o que procesa mecánico del borde (con una amoladora del borde).
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Polaco Las obleas se pulen mediante un proceso sustancia-mecánico dando por resultado una superficie plana, libre de daños. proporcionamos las obleas pulidas y solo-lado pulidas del doble-lado (con el lado trasero traslapado y grabado al agua fuerte).
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Preparación superficial y empaquetado finales Las obleas pasan con muchos pasos químicos quitar el óxido producido durante el pulido y crear una superficie limpia con la capa estable y uniforme del óxido que está lista para el crecimiento epitaxial - la superficie epiready y ésa reduce los oligoelementos a extremadamente - los niveles bajos. Después de la inspección final, las obleas se empaquetan de una manera que mantenga la limpieza superficial.
Las instrucciones específicas para el retiro del óxido están disponibles para todos los tipos de las tecnologías epitaxiales (MOCVD, MBE).
Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 3
Base de datos Como parte de nuestro programa del control de proceso estadístico/de la gestión de calidad total, la base de datos extensa que registra las propiedades eléctricas y mecánicas para cada lingote así como análisis cristalino del calidad y superficial de obleas está disponible. En cada etapa de la fabricación, el producto se examina antes de pasar a la etapa siguiente para mantener un nivel de la consistencia de la calidad de la oblea a la oblea y del boule al boule.

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 10Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 11

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 12

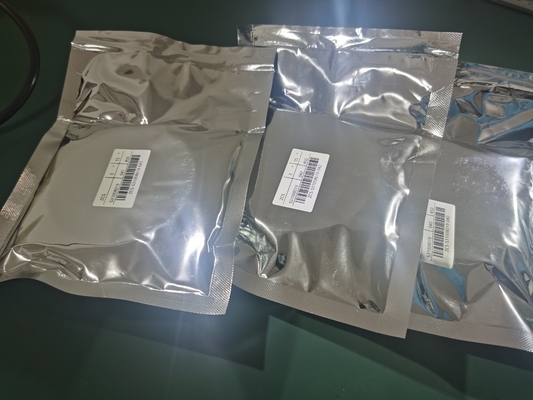

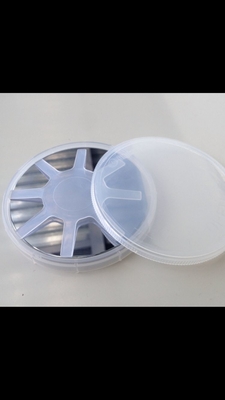

Paquete y entrega

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 13

Oblea semiaislante del INP del fosfuro de indio de 4 pulgadas para el diodo láser del LD 14

FAQ:

Q: ¿Cuál es su MOQ y plazo de expedición?

: (1) para el inventario, el MOQ es 5 PC.

(2) para los productos modificados para requisitos particulares, el MOQ es 10-30 PC para arriba.

(3) para los productos modificados para requisitos particulares, plazo de expedición en 10days, tamaño custiomzed para 2-3weeks
