Wafer SOI:Capacitación parasitaria más baja, inmunidad más fuerte, mejor resistencia a la radiación

 Información del Producto

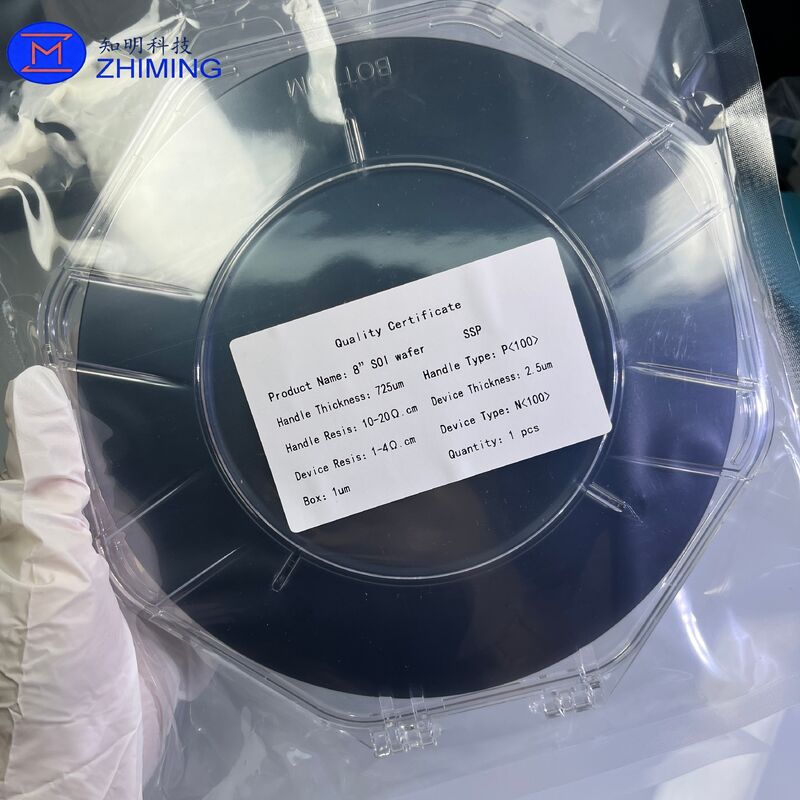

      La oblea SOI (Silicio sobre Aislante) es una oblea con una estructura de "sándwich" que consta de tres capas: la capa superior de silicio, también conocida como Capa de Silicio Superior / Capa de Dispositivo, se utiliza para fabricar transistores; la capa intermedia es el Óxido Enterrado (BOX), que proporciona aislamiento eléctrico; y la capa inferior es el sustrato de soporte de silicio (Oblea de Soporte/Sustrato).

      En comparación con las obleas de silicio a granel convencionales, las obleas SOI presentan un aislamiento dieléctrico completo, lo que permite una menor capacitancia parásita y corriente de fuga, una mayor inmunidad al latch-up, una mejor resistencia a la radiación y un menor consumo de energía. Como resultado, la SOI es un material de sustrato clave para dispositivos de front-end de RF, dispositivos de potencia, procesos lógicos FD-SOI, fotónica, MEMS y otras aplicaciones avanzadas de semiconductores.





Objetivos del Proceso

      El objetivo principal de la fabricación de obleas SOI es obtener una película delgada de silicio monocristalino sobre una capa aislante, con un espesor controlado con precisión, calidad cristalina comparable al silicio a granel y una superficie ultra-lisa que se aproxima a la planitud a nivel atómico.

Específicamente, el proceso tiene como objetivo:

      ① Controlar con precisión el espesor de la capa de dispositivo y la capa BOX, con uniformidad de espesor a nivel de nanómetro. Para FD-SOI, la capa superior de silicio generalmente requiere una uniformidad de espesor del orden de ±0.5 nm.

      ② Mantener una alta calidad monocristalina en la capa superior de silicio, con baja densidad de dislocaciones, larga vida útil de portadores minoritarios y sin daños residuales en la red como HDD.

      ③ Lograr una alta resistencia a la ruptura, baja corriente de fuga y baja densidad de estados de interfaz en la capa BOX, con una intensidad de campo eléctrico del orden de >10 MV/cm.

      ④ Garantizar una interfaz de unión libre de vacíos, sin riesgos de delaminación local, al tiempo que se proporciona una fiabilidad a largo plazo que cumple con los requisitos del dispositivo.

      ⑤ Garantizar que las partículas de superficie, la contaminación metálica y la rugosidad de la superficie cumplan con los requisitos de limpieza y calidad para aplicaciones de semiconductores de grado IC.




Comparación de Rutas de Fabricación SOI Principales



Flujo de Proceso Detallado de Smart Cut™

Descripción General del Proceso:
Inspección de Oblea de Silicio de Entrada → Limpieza RCA → Oxidación Térmica (BOX) → Implantación de Iones de Hidrógeno → Limpieza / Activación de Superficie → Unión de Obleas → Recocido de División → Recocido de Deshidrogenación → Rectificado / Adelgazamiento Grueso → Acabado CMP → Oxidación Sacrificial + Pulido Químico → Inspección y Clasificación → Limpieza Final y Empaquetado



Paso 1 | Inspección de Oblea de Entrada y Limpieza RCA

Objetivo del Proceso:Eliminar partículas, contaminantes orgánicos, iones metálicos y la capa de óxido nativo de la superficie de la oblea de silicio, obteniendo una superficie limpia e hidrofílica (terminada en hidroxilo) para la posterior oxidación y unión de obleas.

Proceso Principal:
SC-1 (NH₄OH/H₂O₂/DI para eliminación de partículas y orgánicos)
→ DHF (HF diluido para eliminación de óxido nativo)
→ SC-2 (HCl/H₂O₂/DI para eliminación de contaminantes metálicos)
→ Enjuague por desbordamiento + secado por enjuague lento (SRD)

Producción Equipo:

Sistemas de limpieza húmeda por lotes totalmente automatizados de 8/12 pulgadas (Bancada Húmeda), limpiadores de oblea única como sistemas SDI y TEL, sistemas de limpieza asistida por ultrasonidos y secadores SRD.

Materiales y Productos Químicos de Proceso:
NH₄OH, H₂O₂, HCl y HF de grado electrónico; agua desionizada ultrapura (DIW, resistividad 18.2 MΩ·cm); y N₂ de alta pureza.



Paso 2 | Oxidación Térmica para Crecimiento de BOX
Objetivo del Proceso:

Crecer una capa de óxido térmico de alta calidad en la superficie de la Oblea Semilla/Donante, que sirve como capa de óxido enterrado (BOX) de la oblea SOI final. El espesor típico varía de 25 nm a 3 µm, dependiendo de la aplicación. Por ejemplo, algunos dispositivos de RF utilizan comúnmente un sustrato de baja resistividad combinado con una capa BOX relativamente gruesa.

La densidad del óxido, las características de los estados de interfaz y la uniformidad del espesor afectan directamente el aislamiento eléctrico y el rendimiento de ruptura de la capa BOX.

Proceso Principal:
Se puede utilizar una secuencia de oxidación térmica en seco-húmedo-seco, típicamente a 1000–1150°C. Para productos de mayor especificación, se puede emplear oxidación en seco extendida para obtener un óxido más denso y una mejor calidad de interfaz.

Equipo de Producción:
Hornos de oxidación vertical, hornos de difusión horizontal y sistemas de oxidación térmica rápida RTP (RTO).

Materiales y Gases de Proceso:
O₂ de alta pureza (≥99.999%), H₂ para generación de oxidación húmeda con cámara de combustión, N₂/Ar de alta pureza para atmósferas inertes, tubos de horno de cuarzo y soportes de obleas de SiC.




Paso 3 | Implantación de Iones de Hidrógeno — El Corazón de Smart Cut™

Objetivo del Proceso:
      Se implantan iones de hidrógeno como H⁺, o iones combinados H₂⁺/He⁺, a través de la capa de óxido en el silicio a una profundidad controlada, formando una microcavidad o capa debilitada. Esta profundidad corresponde al espesor final de la capa de dispositivo SOI.
      Las energías de implantación típicas varían de 10–200 keV, con dosis de implantación de aproximadamente 2×10¹⁶–8×10¹⁶ iones/cm². La energía y la dosis de implantación influyen en el espesor de la capa transferida y la calidad final de la superficie.

Controles Clave:

• Uniformidad de implantación dentro de la oblea: <1%
• Enfriamiento de la oblea para evitar efectos térmicos indeseables durante la implantación
• Estabilidad del haz de iones
• Escaneo electrostático del haz o rotación de la oblea a energías más altas para mejorar la uniformidad de la implantación

Equipo de Producción:
      Implantadores de iones de alta energía / alta corriente.

Materiales y Componentes:
      Gas H₂ de alta pureza para disociación e ionización, componentes de blindaje de SiC/grafito y ensamblajes de copa Faraday.





Paso 4 | Limpieza de Superficie y Activación por Plasma
Objetivo del Proceso:
      Después de la implantación de iones, la superficie de la oblea se limpia para eliminar contaminantes. La superficie de implantación y la superficie de la Oblea de Soporte se activan por plasma, comúnmente usando plasma N₂/O₂/Ar, para aumentar la densidad de hidroxilos de la superficie y mejorar la capacidad de unión, permitiendo una fuerza de unión inicial suficiente a temperatura ambiente.

Equipo de Producción:
      Sistemas de activación por plasma y unión de obleas que integran una cámara de plasma RF y una cámara de unión, junto con sistemas de limpieza de oblea única.

Materiales y Gases de Proceso:
      Gases de proceso N₂, O₂ y Ar de alta pureza, DIW y productos químicos de limpieza dedicados.

Paso 5 | Unión de Obleas
Objetivo del Proceso:
      La Oblea Semilla/Donante activada, con la superficie de óxido/implantada hacia abajo, se alinea y se pone en contacto con la Oblea de Soporte bajo una atmósfera controlada. Las fuerzas de Van der Waals y el enlace de hidrógeno permiten la unión directa a temperatura ambiente (Unión Directa / SDB). Se deben evitar vacíos macroscópicos en la interfaz de unión.

Controles Clave:

• Precisión de alineación de la unión
• Nivel de vacío de la cámara
• Prevención de atrapamiento de gas en el borde de la oblea
• Propagación de la onda de unión desde el centro hacia el borde
• Fuerza de unión inicial

Equipo de Producción:
      Sistemas de unión de obleas tipo clúster totalmente automatizados.

Materiales y Gases de Proceso:
      N₂ y DIW de alta pureza.
​



Paso 6 | Recocido de División y Recocido de Deshidrogenación


Objetivo del Proceso :

① Recocido de División:Típicamente realizado a 400–600°C. El aumento de la presión de hidrógeno dentro de las microcavidades implantadas impulsa la propagación de grietas, haciendo que la Oblea Semilla/Donante se divida a lo largo de la capa debilitada predefinida. La superficie de división resultante generalmente presenta una rugosidad a escala nanométrica.

② Recocido de Deshidrogenación:Típicamente realizado a 900–1100°C para eliminar el hidrógeno residual de la capa superior de silicio, al tiempo que se fortalece aún más la interfaz de unión Si–O–Si y se aumenta la fuerza de unión general.

Equipo de Producción:

Hornos de recocido en clúster, hornos de recocido vertical y sistemas RTP.

Materiales y Gases de Proceso:

N₂/Ar de alta pureza, con algunos procesos que utilizan atmósferas que contienen trazas de O₂; soportes de cuarzo y tubos de horno.

Nota:

La oblea donante dividida puede reutilizarse después de un pulido posterior, lo que es una de las importantes ventajas de costo del proceso Smart Cut™ sobre el BESOI convencional.



Paso 7 | Adelgazamiento Grueso (Ruta BESOI) / Rectificado
Objetivo del Proceso:

      Para Smart Cut™, la superficie dividida de la capa superior de silicio generalmente retiene variaciones superficiales a escala nanométrica, por lo que primero se realiza un ligero rectificado utilizando una muela de diamante para eliminar irregularidades superficiales más grandes.

      Para la ruta BESOI, la capa superior de silicio unida se rectifica típicamente de aproximadamente 725 µm al espesor objetivo, que puede variar de varios micrómetros a varias decenas de micrómetros, seguido de grabado húmedo utilizando una capa de parada de grabado adecuada para un control de espesor más fino.


Equipo de Producción :

      Rectificadoras de obleas de silicio; también se pueden utilizar sistemas de adelgazamiento químico húmedo para el proceso BESOI.

Materiales y Consumibles de Proceso:

      Muelas de rectificado de diamante, lodo de rectificado y grabadores para procesamiento de parada de grabado en la ruta BESOI.


Paso 8 | CMP — Pulido Químico Mecánico

Objetivo del Proceso:

      El CMP se utiliza para reducir aún más la capa superior de silicio al espesor objetivo, al tiempo que se reduce la rugosidad de la superficie a RMS < 0.15 nm, basado en un escaneo AFM de 1 × 1 µm, para cumplir con los requisitos de planitud global y local.

Este paso es uno de los procesos clave para lograr una excelente uniformidad del espesor de la capa de dispositivo.

Controles Clave :

1. Tasa de pulido y selectividad

2. Detección de punto final en tiempo real, como monitoreo de espesor por corrientes de Foucault u óptico

3. Gestión de la condición de la almohadilla de pulido

4. Limpieza post-CMP para prevenir residuos de partículas y metálicos




Paso 8 | CMP — Pulido Químico Mecánico

Objetivo del Proceso:

El CMP se utiliza para reducir aún más la capa superior de silicio al espesor objetivo, al tiempo que se reduce la rugosidad de la superficie a RMS < 0.15 nm, basado en un escaneo AFM de 1 × 1 µm, para cumplir con los requisitos de planitud global y local.

Este paso es uno de los procesos clave para lograr una excelente uniformidad del espesor de la capa de dispositivo.

Controles Clave :

• Tasa de pulido y selectividad

• Detección de punto final en tiempo real, como monitoreo de espesor por corrientes de Foucault u óptico

• Gestión de la condición de la almohadilla de pulido

• Limpieza post-CMP para prevenir residuos de partículas y metálicos

​Equipo de Producción:

Sistemas de pulido CMP + depuradores post-CMP.

Materiales y Consumibles:

Lodo a base de sílice alcalina para pulido de silicio, que contiene abrasivos de sílice coloidal y modificadores de pH a base de KOH/amina; almohadillas de pulido de poliuretano, DIW y acondicionadores de almohadilla (rectificadores de disco).

​

Paso 9 | Oxidación Sacrificial y Pulido Químico Final
Objetivo del Proceso:

      Se cultiva una fina capa de óxido térmico sobre el silicio superior acabado con CMP, consumiendo aproximadamente 10–20 nm de silicio. Esto transfiere el daño subsuperficial (SSD) y los microdefectos residuales introducidos durante el CMP a la capa de óxido, que luego se elimina usando HF.

Para productos seleccionados, se puede aplicar un pulido ligero adicional (Touch Polish / Final Polish) para mejorar aún más la calidad de la superficie.

      Este paso ayuda a reducir la densidad de defectos superficiales y a mejorar aún más la condición final de la superficie de la oblea.

Equipo de Producción:
      Hornos de oxidación / sistemas RTO, sistemas de grabado y limpieza HF por lotes, y sistemas CMP de pulido final de oblea única (opcional).

Materiales y Productos Químicos:
      O₂ de alta pureza, grabadores tamponados BOE/HF, DIW y N₂.

Paso 10 | Inspección, Recocido y Empaquetado Final

Objetivo del Proceso:

      Se realizan inspecciones completas dimensionales, eléctricas, de calidad superficial y visuales de acuerdo con las especificaciones del producto, seguidas de la clasificación del producto como Prime / Test / Control según los resultados de la inspección.

Después de la limpieza final, las obleas se sellan y empaquetan en un entorno controlado. Se puede utilizar sellado al vacío o empaquetado con nitrógeno para minimizar el riesgo de contaminación por partículas y ambiental durante el transporte y almacenamiento.

Equipo de Producción:

      Varios sistemas de inspección y metrología de obleas, junto con líneas de empaquetado limpias que incluyen estaciones de trabajo limpias y equipos de carga automatizada de cajas de obleas.

Materiales de Empaquetado:

      Portadores de obleas como FOSB, G1000 y sistemas Empak de tipo abierto, bolsas de empaquetado limpias, N₂ de alta pureza y materiales de etiquetado.

Artículos de Metrología y Equipo


Materias Primas Principales y Consumibles de Proceso

Requisitos del Entorno de Fabricación


①
Limpieza:El CMP, la limpieza, la inspección y el empaquetado deben realizarse en salas limpias ISO Clase 3–4 (Clase 1–10). Las áreas de oxidación, recocido e implantación de iones deben mantenerse en ISO Clase 5–6 o superior.

②
Temperatura y Humedad:Temperatura ambiente: 22±1°C; se recomiendan salas de metrología a 20±0.5°C para mejorar la precisión de la medición del espesor de la película. Humedad relativa: 40%–50%; se recomienda el área previa a la unión a 45%±5% para mantener condiciones estables de hidroxilos en la superficie.

③
Control de Vibraciones:Las áreas para CMP, medición óptica de espesor de película y AFM deben utilizar cimientos aislados o medidas de aislamiento de vibraciones y cumplir con los criterios de vibración ISO VC especificados por los fabricantes de equipos, minimizando el ruido de medición y los patrones superficiales relacionados con el pulido.

④
UPW y Productos Químicos:El agua ultrapura (UPW) debe tener una resistividad de 18.2 MΩ·cm a 25°C y un TOC <5 ppb. Los productos químicos de grado electrónico deben controlarse de acuerdo con las normas SEMI aplicables y pueden suministrarse a través de un sistema centralizado de gestión y suministro de productos químicos (CMS).

⑤ Control de ESD y Contaminación Cruzada
Control de ESD y Contaminación Cruzada:Las obleas de alta resistividad son más susceptibles a los efectos electrostáticos y a la atracción de partículas; por lo tanto, se requieren ionizadores, puesta a tierra y otras medidas de control de ESD. Los equipos, accesorios y consumibles deben segregarse entre diferentes especificaciones de dopaje para evitar la contaminación cruzada y la deriva de la resistividad.




Conclusión


      Las obleas SOI son un ejemplo clásico de “Material como Dispositivo”, donde una película delgada de silicio con control de espesor a nivel de nanómetro influye directamente en los límites de rendimiento de los dispositivos semiconductores posteriores.

Desde la limpieza RCA, que establece una superficie de partida altamente controlada y libre de contaminación, hasta la implantación de iones de hidrógeno, que define con precisión la capa de división, y finalmente al CMP (Pulido Químico Mecánico) y la oxidación sacrificial, que crean una superficie ultra-lisa y con pocos defectos, cada etapa representa una integración precisa de tecnologías de materiales, equipos y metrología.

A medida que las aplicaciones como FD-SOI, dispositivos de front-end de RF, fotónica de silicio y dispositivos de potencia de alto voltaje continúan desarrollándose, la fabricación de obleas SOI se enfrenta a requisitos cada vez más estrictos para el control del espesor de la capa de dispositivo, el rendimiento de BOX, la calidad de la superficie y la gestión de defectos, impulsando la tecnología SOI hacia una precisión cada vez mayor, niveles de defectos más bajos y una fiabilidad mejorada.
