Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au

Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au
Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au Si Gold Plated Silicon Wafers 2inch 4inch 6inch 8inch Metal Coating Materials Au

Ampliación de imagen :  Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au

Datos del producto:
Lugar de origen: China.
Nombre de la marca: zmsh
Número de modelo: Oferta de silicio recubierta de oro
Pago y Envío Términos:
Tiempo de entrega: Entre 2 y 4 semanas
Condiciones de pago: T/T
Contacto
Descripción detallada del producto
El material: Wafers de silicio tamaño: Personalizado
El grosor: personalizado Fase cristalina: El número 110/111/100
Proceso: La aplicación de las técnicas de ensayo de las categorías 1 y 2 se aplicará a las categorías 1 y 2. Estructura:: el sustrato + la capa adhesiva + el revestimiento;
Aplicación: Crecimiento de nanomateriales, microscopio electrónico de exploración (SEM)
Resaltar:

Wafers de silicio de 4 pulgadas

,

Wafers de silicio de 8 pulgadas

,

Wafers de silicio de 6 pulgadas

Descripción del producto

Wafers de silicio plateadas de oro 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas Materiales de recubrimiento de metal en vacío Magnetrón de haz de electrones Pulverización de resistencia térmica Revestimiento de evaporación

La oblea de silicio recubierta de oro dispersará uniformemente el polvo obtenido después de la oxidación del oro metálico en una solución acuosa que contenga aglutinantes y otros aditivos.y luego remojar la oblea de silicio en la solución acuosa, después de una reacción química, el oro metálico se combinará estrechamente con la oblea de silicio para formar una capa de oblea de silicio revestida de oro metálico.

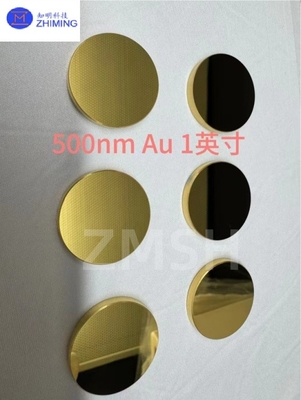

Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au 0

Características

- Excelente conductividad:El revestimiento metálico puede mejorar la conductividad de la oblea de silicio y hacer que la señal electrónica fluya más suavemente.
- Fuerte resistencia a la corrosión:El revestimiento metálico puede evitar que la oblea de silicio sea atacada por productos químicos y prolongar la vida útil de la oblea de silicio.
- Protección:El recubrimiento metálico puede proteger la superficie de la oblea de silicio de ser dañada y evitar que los componentes internos de la oblea de silicio sean dañados.

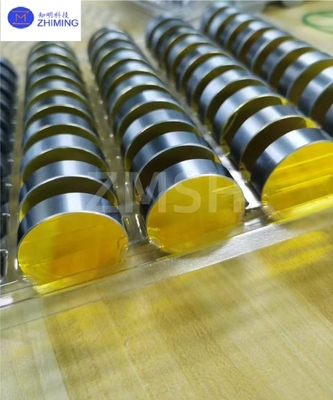

Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au 1

Parámetros técnicos

Tamaño: 2, 4, 6, 8 pulgadas, otros pueden ser personalizados;
Proceso: La aplicación de las técnicas de ensayo de las categorías 1 y 2 se aplicará a las categorías 1 y 2.
Estructura: el sustrato + la capa adhesiva + el revestimiento;
Materiales para el sustrato: Wafer de silicio, cuarzo, vidrio BF33, etc.
Tipo de películas metálicas: oro Au, platino Pt, aluminio Al, cobre Cu, níquel Ni, plata Ag y otras películas metálicas;
El espesor de la película metálica: 10nm-10um; espesor común: 100nm, 300nm, 500nm;
La uniformidad es mejor que el 1%.

Aplicaciones

1Dispositivos electrónicos:Como conectores y materiales de electrodos metálicos conductores, mejora la conductividad y la estabilidad de los componentes electrónicos.
2Circuitos integrados:Como material de origen y drenaje de los transistores, mejoran el rendimiento y la vida útil de los transistores.
3Campo fotoeléctrico:utilizado para fabricar electrodos de células solares para mejorar la eficiencia y estabilidad de la conversión fotoeléctrica.
4Display dispositivo:Como material catódico, mejora el efecto de visualización.
5Sensores químicos:Como materiales sensibles, se utilizan para detectar y detectar rápidamente sustancias químicas como el oxígeno y los gases tóxicos.
6Otros campos:También se puede utilizar para fabricar controladores electrónicos de temperaturas extremadamente bajas de semiconductores, recubrimientos químicos anticorrosivos, etc.

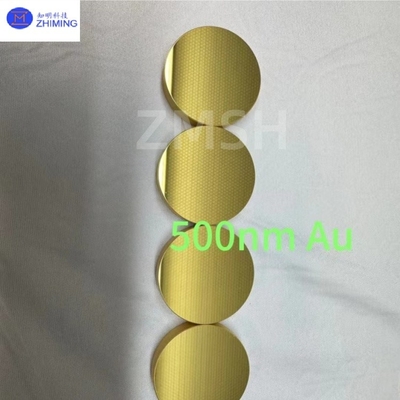

Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au 2

Producto relacionado:

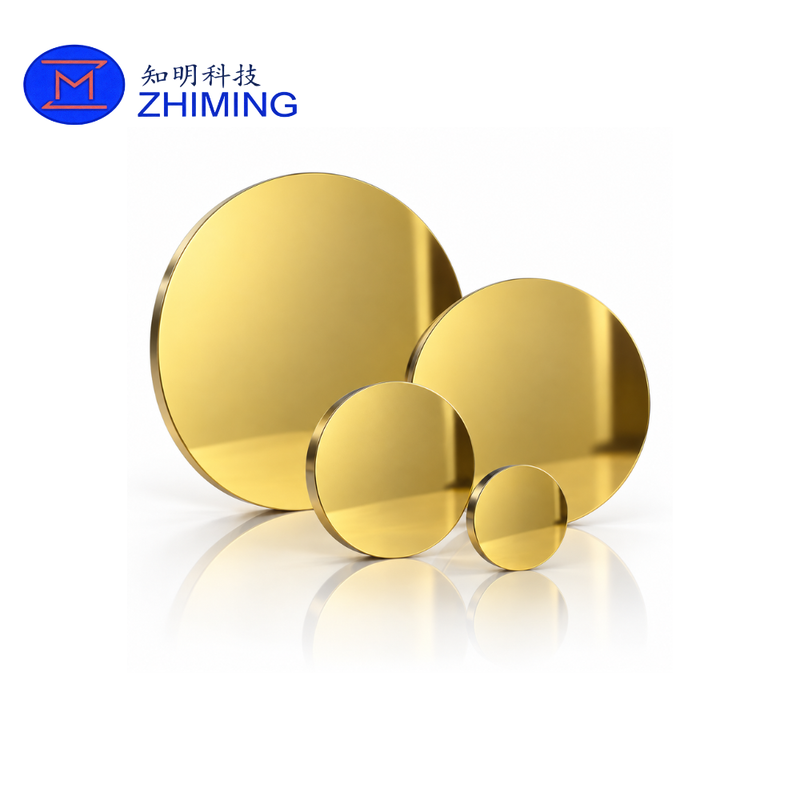

Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au 3Si placas de silicio doradas 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas materiales de revestimiento de metal Au 4



Preguntas frecuentes

1P: ¿Qué es el oro Si?
R: El oro Si, es decir, el oro de silicio, es una tecnología para el oro en la superficie de los materiales de silicio.resistencia a la corrosión y estética de los materiales de silicio, al tiempo que contribuye a mejorar el rendimiento de los materiales de silicio en algunas aplicaciones específicas.



2.P: ¿Cuál es el proceso de la chapa de oro Si?
R: El proceso de oro de Si normalmente incluye tres pasos: pretratamiento, oro y postratamiento.El pretratamiento consiste principalmente en limpiar la superficie de la oblea de silicio para eliminar impurezas como aceite y óxido.El recubrimiento de oro consiste en depositar una capa de oro metálico en la superficie de la oblea de silicio mediante galvanoplastia, recubrimiento sin electro, etc.El post-tratamiento es curar y pulir la capa dorada para mejorar su adhesión y estética.



TAG:Si oro Material, electroplata, revestimiento químico, oblea de silicio,El elemento óptico.
