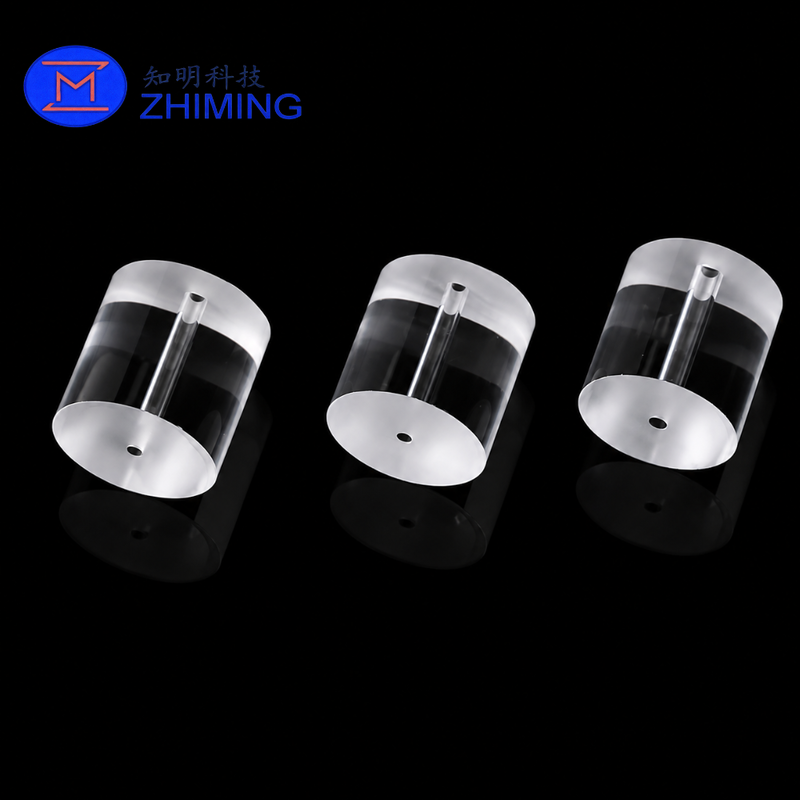

Este tubo de cuarzo personalizado de pared gruesa es un componente de cuarzo fundido compacto y fabricado con precisión con un cuerpo cilíndrico corto y un orificio axial recto que atraviesa el producto. Su estructura es diferente de la de los tubos de cuarzo largos convencionales. El componente tiene un diámetro exterior relativamente grande, una longitud total corta, una pared transparente gruesa y dos caras finales circulares planas.

El producto contiene un orificio pasante continuo. No tiene un puerto capilar lateral separado. Debido a que el cuarzo fundido es transparente y refracta la luz, la pared interna del orificio axial puede parecer un tubo adicional cuando se ve desde ciertos ángulos. En realidad, la estructura interna visible pertenece al orificio pasante único.

Dependiendo de su uso previsto, este producto también puede describirse como un manguito de cuarzo, un casquillo de cuarzo, un espaciador de cuarzo, un cilindro de cuarzo corto o un tubo de sílice fundida de precisión. Su diámetro exterior, diámetro interior, longitud, condición de la superficie y tolerancias dimensionales se pueden fabricar según los planos del cliente.

Diseño Cilíndrico Corto y de Pared Gruesa

La característica más distintiva de este componente es su forma cilíndrica compacta. En comparación con los tubos de cuarzo estándar, la pared es considerablemente más gruesa en relación con el diámetro del orificio interior. Este diseño proporciona suficiente material de cuarzo alrededor del orificio y confiere al componente una estructura estable durante el mecanizado, la limpieza, el manejo y la instalación.

La forma cilíndrica corta es especialmente adecuada para ensamblajes donde el espacio de instalación es limitado. Puede usarse como una pieza funcional independiente o combinarse con componentes de metal, cerámica, grafito, carburo de silicio, vidrio u otros de cuarzo.

Las posibles funciones incluyen:

• Posicionamiento y espaciado;
• Aislamiento eléctrico;
• Aislamiento térmico;
• Protección de varillas o cables;
• Instalación de sensores;
• Guía de gas o líquido;
• Aislamiento de electrodos;
• Alineación mecánica;
• Ensamblaje de equipos de alta pureza.

La función final depende de las dimensiones, el entorno operativo, el método de ensamblaje y los requisitos del proceso.

Orificio Pasante Axial de Precisión

Un orificio recto atraviesa el cuerpo de cuarzo a lo largo de su dirección longitudinal. El orificio puede usarse para insertar una varilla, un cable, un electrodo, un termopar, un sensor, una fibra óptica o un tubo pequeño. También puede servir como paso para gas o líquido en equipos de laboratorio e industriales personalizados.

El diámetro interior se puede personalizar según el espacio libre de ensamblaje requerido o la capacidad de flujo. La posición del orificio, la rectitud, la tolerancia del diámetro y la concentricidad también se pueden controlar según el dibujo técnico.

Para aplicaciones que requieren una alineación precisa, la relación entre el orificio interior y la superficie cilíndrica exterior es importante. La concentricidad controlada ayuda a que el componente insertado permanezca correctamente posicionado dentro del manguito de cuarzo.

Las condiciones de orificio disponibles pueden incluir superficies mecanizadas estándar, rectificadas, limpiadas o pulidas a la llama. El acabado interno alcanzable depende del diámetro del orificio, la longitud del componente y el proceso de fabricación seleccionado.

Material de Cuarzo Fundido de Alta Pureza

El tubo se puede fabricar con cuarzo fundido o sílice fundida seleccionada según la aplicación. El cuarzo se utiliza ampliamente en equipos de alta temperatura, semiconductores, ópticos, químicos y de laboratorio debido a su combinación de propiedades térmicas, eléctricas, químicas y ópticas.

Las características clave del material incluyen:

• Bajo coeficiente de expansión térmica;
• Buena resistencia al choque térmico;
• Alto aislamiento eléctrico;
• Bajo potencial de contaminación;
• Buena estabilidad química;
• Apariencia transparente;
• Capacidad de alta temperatura;
• Buena estabilidad dimensional en condiciones controladas.

Pueden estar disponibles cuarzo fundido industrial estándar, cuarzo de alta pureza y grados seleccionados de sílice fundida. El material apropiado debe elegirse según la pureza requerida, la transmisión de longitud de onda, el ciclo térmico, la atmósfera del proceso y la exposición química.

Procesamiento Personalizado de Caras Finales

Ambos extremos del tubo se forman como superficies circulares planas. Las caras finales se pueden procesar a diferentes niveles dependiendo de si el componente se utiliza para posicionamiento, ensamblaje, observación óptica o contacto de sellado.

Los tratamientos de extremo disponibles pueden incluir:

• Rectificado de precisión;
• Pulido fino;
• Pulido transparente;
• Esmerilado;
• Pulido a la llama;
• Biselado;
• Bordes redondeados.

La planitud y el paralelismo se pueden controlar cuando la pieza debe estar en posición vertical, encajar entre otros componentes o mantener una alineación axial precisa.

Se recomiendan bordes biselados o redondeados cuando se espera un manejo repetido. El tratamiento de bordes puede reducir la posibilidad de astillado durante la limpieza, el ensamblaje, el embalaje y el transporte.

Opciones de Fabricación Personalizada

Este producto se fabrica normalmente según los requisitos específicos del proyecto en lugar de suministrarse como un artículo estándar fijo.

Los parámetros personalizables incluyen:

Para orificios interiores pequeños, paredes gruesas o requisitos de concentricidad estrictos, la viabilidad de fabricación debe evaluarse antes de la producción.

Capacidades de Fabricación

Dependiendo de las dimensiones requeridas y la cantidad del pedido, el componente puede fabricarse a partir de un blanco de tubo de cuarzo de pared gruesa o mecanizarse a partir de un cilindro de cuarzo sólido.

Las capacidades de procesamiento disponibles pueden incluir:

• Corte de precisión;
• Taladrado de cuarzo;
• Mecanizado de orificio interior;
• Rectificado de diámetro exterior;
• Rectificado de caras finales;
• Pulido;
• Pulido óptico;
• Pulido a la llama;
• Biselado de bordes;
• Limpieza ultrasónica;
• Limpieza de alta pureza;
• Embalaje protector personalizado.

Se pueden producir cantidades de prototipo para verificación dimensional y de ensamblaje antes de la fabricación por lotes.

Aplicaciones Típicas

Este tubo de cuarzo corto de pared gruesa se puede utilizar en equipos que requieren resistencia al calor, aislamiento eléctrico, limpieza química, estabilidad dimensional u observación transparente.

Las aplicaciones típicas incluyen:

• Equipos de procesamiento de semiconductores;
• Ensamblajes de hornos de cuarzo;
• Instrumentos de laboratorio;
• Equipos de prueba de alta temperatura;
• Sistemas de vacío;
• Equipos de suministro de gas;
• Instrumentos analíticos;
• Equipos ópticos;
• Sistemas de procesamiento de plasma;
• Componentes de protección de sensores;
• Manguitos de aislamiento de electrodos;
• Aislamiento de termopares;
• Dispositivos de procesamiento químico;
• Equipos de investigación;
• Ensamblajes de posicionamiento de precisión.

Para aplicaciones de gas o líquido, la presión de trabajo, el medio de flujo, la temperatura, la estructura de sellado y el método de conexión deben confirmarse antes de la producción.

Ventajas del Producto

Geometría Compacta

El diseño cilíndrico corto es adecuado para equipos con espacio de instalación limitado.

Pared Gruesa de Cuarzo

El considerable espesor de la pared proporciona una estructura estable y permite incorporar un pequeño orificio axial en un cuerpo de cuarzo relativamente grande.

Tamaño de Orificio Personalizado

El diámetro del orificio pasante se puede adaptar para requisitos de varillas, cables, sensores, electrodos, fibras ópticas o paso de fluidos.

Construcción Transparente

El cuerpo transparente permite la inspección visual del orificio interior y los componentes insertados.

Material de Alta Pureza

El cuarzo es adecuado para aplicaciones donde el control de la contaminación y la limpieza del material son importantes.

Personalización de Precisión

Las dimensiones, tolerancias, superficies finales, concentricidad y estándares de limpieza se pueden fabricar según los planos.

Inspección de Calidad

La inspección se puede realizar de acuerdo con las especificaciones técnicas acordadas. Los elementos de inspección típicos incluyen:

• Diámetro exterior;
• Longitud total;
• Diámetro del orificio pasante;
• Espesor de pared;
• Posición del orificio;
• Rectitud del orificio;
• Concentricidad OD-ID;
• Planitud de la cara final;
• Paralelismo de la cara final;
• Rayaduras en la superficie;
• Astillas en los bordes;
• Burbujas e inclusiones visibles;
• Limpieza de la superficie;
• Condición del embalaje.

Se pueden suministrar registros de inspección dimensional y fotografías del producto cuando sea necesario.

Información Requerida para Cotización

Por favor, proporcione la siguiente información para evaluación técnica y cotización:

1. Diámetro exterior;
2. Longitud total;
3. Diámetro del orificio pasante;
4. Tolerancias dimensionales;
5. Requisito de concentricidad;
6. Acabado de la cara final;
7. Tratamiento de bordes;
8. Material de cuarzo o grado de pureza;
9. Temperatura de operación;
10. Aplicación prevista;
11. Gas de proceso, medio líquido o químico;
12. Cantidad del pedido;
13. Dibujo técnico o muestra de referencia.

Preguntas Frecuentes

¿Es este producto un tubo de cuarzo o una varilla de cuarzo?

Se clasifica como un tubo de cuarzo porque contiene un orificio axial pasante. Sin embargo, su pared gruesa y su corta longitud le dan una apariencia similar a la de un cilindro de cuarzo perforado.

¿Tiene un puerto capilar lateral?

No. El componente mostrado tiene un único orificio axial pasante. No contiene un puerto capilar lateral independiente.

¿Se puede hacer el orificio pasante más pequeño o más grande?

Sí. El diámetro del orificio se puede personalizar. La viabilidad depende del diámetro exterior, la longitud, el espesor de la pared, la rectitud y los requisitos de tolerancia.
