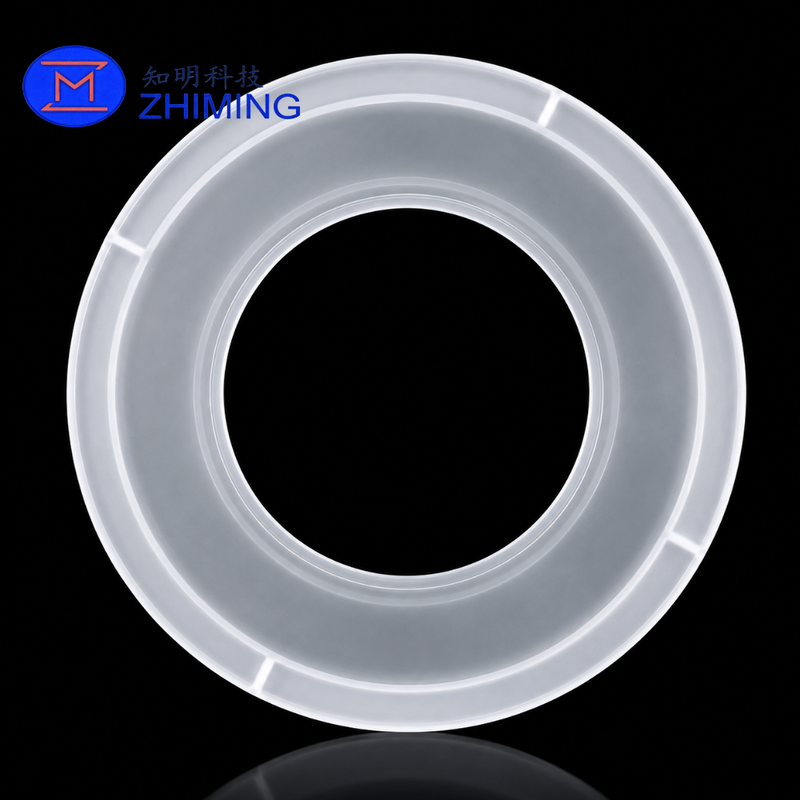

Este anillo de retención de cuarzo fundido de alta pureza es un componente anular grande fabricado para ensamblajes de equipos de precisión que requieren estabilidad térmica, aislamiento eléctrico, resistencia química y baja contaminación de material. El producto se caracteriza por un cuerpo circular ancho, un gran centro abierto, un borde interior elevado, un perfil exterior escalonado y múltiples características de localización distribuidas alrededor de la circunferencia.

En lugar de ser un simple anillo de cuarzo plano, el componente contiene varios niveles mecanizados que pueden proporcionar espacio libre para la instalación, posicionamiento mecánico, separación de componentes o soporte controlado dentro de un ensamblaje de equipo. La amplia superficie anular ofrece un área de contacto estable, mientras que la sección interior elevada puede ayudar a centrar otra pieza o mantener un espacio definido alrededor de un área de proceso interna.

El borde exterior incluye varias interrupciones mecanizadas o ranuras de localización. Estas estructuras pueden diseñarse para que coincidan con accesorios correspondientes, evitar la rotación, establecer la orientación del ensamblaje o proporcionar espacio libre para componentes vecinos. Su cantidad, forma, posición, profundidad y ancho se pueden personalizar según el dibujo técnico del cliente.

Este anillo de cuarzo es adecuado para equipos semiconductores personalizados, sistemas de vacío, instrumentos de alta temperatura, cámaras de proceso de laboratorio, ensamblajes ópticos y otros sistemas industriales donde los anillos metálicos o poliméricos convencionales pueden introducir contaminación, conductividad eléctrica o preocupaciones de expansión térmica.

Especificaciones Técnicas

Construcción Anular Grande de Cuarzo

El producto tiene una gran abertura circular a través de su centro, creando un cuerpo ancho en forma de anillo. Esta estructura abierta permite que el anillo rodee una zona de proceso, una abertura de cámara, un tubo, un área de oblea, un calentador, una ruta óptica u otro componente interno del equipo sin bloquear el área de trabajo central.

Su forma anular se puede adaptar para varias funciones, que incluyen:

• Soporte mecánico;
• Retención de componentes;
• Alineación de equipos;
• Separación térmica;
• Aislamiento eléctrico;
• Protección del área de proceso;
• Espaciado de cámaras;
• Blindaje periférico;
• Montaje y posicionamiento.

El papel exacto del componente depende de su posición de instalación y las dimensiones del equipo circundante. Por esta razón, el nombre final del producto puede variar entre anillo de retención de cuarzo, anillo de soporte de cuarzo, anillo de cámara de cuarzo, anillo espaciador de cuarzo o anillo de brida de cuarzo.

Perfil Interior y Exterior Escalonado

Una característica importante del componente es su sección transversal escalonada. La circunferencia interior incluye un borde o hombro elevado, mientras que la sección exterior contiene cambios adicionales en altura y espesor.

Esta construcción escalonada puede proporcionar:

• Una superficie de montaje controlada;
• Una interfaz de centrado;
• Un espacio definido para componentes;
• Espesor estructural adicional;
• Espacio libre para sellos o piezas circundantes;
• Mejor compatibilidad con un perfil de cámara existente;
• Separación entre superficies funcionales.

El borde interior elevado se puede suministrar con una superficie rectificada, pulida o acabada al fuego, dependiendo de si se utiliza para posicionamiento, contacto, acceso visual o control de partículas.

La transición entre diferentes niveles se puede producir con hombros rectos, esquinas redondeadas, chaflanes o contornos personalizados. Generalmente se evitan las esquinas internas afiladas siempre que sea posible, ya que las transiciones cuidadosamente diseñadas pueden reducir la concentración de tensión local en componentes de cuarzo frágiles.

Características de Localización de Precisión

Varias características distribuidas uniformemente se pueden ver a lo largo de la circunferencia exterior. Estas pueden ser ranuras poco profundas, secciones de alivio, muescas de alineación o ranuras de localización.

Se pueden utilizar para:

• Definir la dirección de instalación;
• Coincidir con los puntos de fijación del equipo;
• Evitar la rotación no deseada;
• Proporcionar espacio libre alrededor de las abrazaderas;
• Alinear el anillo de cuarzo con otro componente;
• Crear puntos de referencia para la inspección del ensamblaje.

Las características de localización son totalmente personalizables. Los clientes pueden especificar el número de ranuras, el espaciado angular, las dimensiones, el radio de la esquina y la relación con otras superficies críticas.

Para piezas de repuesto, es importante verificar la posición angular de cada característica de localización. Incluso cuando los diámetros exterior e interior son correctos, las ranuras mal posicionadas pueden impedir que el componente encaje en el equipo original.

Opciones de Material de Cuarzo Fundido

El componente se puede producir a partir de diferentes grados de cuarzo fundido o sílice fundida. La selección del material debe basarse en el entorno operativo en lugar de solo en la apariencia.

Las opciones disponibles pueden incluir:

• Cuarzo fundido industrial general;
• Cuarzo fundido de alta pureza;
• Cuarzo de grado semiconductor;
• Sílice fundida sintética;
• Sílice fundida de grado óptico;
• Sílice fundida de bajo hidroxilo;
• Sílice fundida de alto hidroxilo.

El cuarzo de alta pureza se selecciona comúnmente para equipos donde se deben controlar la contaminación metálica, la generación de partículas y la compatibilidad química.

La sílice fundida sintética se puede considerar cuando se requiere una transmisión óptica mejorada o un control más estricto de la consistencia del material. El material apropiado debe seleccionarse según la longitud de onda, la temperatura, la atmósfera, la pureza y los requisitos del equipo.

Rendimiento Térmico y Químico

El cuarzo fundido tiene un bajo coeficiente de expansión térmica y puede mantener la estabilidad dimensional en muchas condiciones de temperatura elevada. Esto lo hace útil para ensamblajes de hornos, sistemas de calentamiento de laboratorio, herramientas semiconductoras y cámaras de proceso que experimentan calentamiento y enfriamiento repetidos.

Su rendimiento térmico aún depende de varios factores prácticos:

• Temperatura máxima de funcionamiento;
• Velocidad de calentamiento y enfriamiento;
• Uniformidad de temperatura;
• Restricción mecánica;
• Dimensiones del anillo;
• Presión de contacto localizada;
• Condición de la superficie;
• Tensión interna existente.

El calentamiento desigual o el apriete rígido pueden crear tensión térmica. Por lo tanto, los anillos de gran diámetro deben soportarse uniformemente y no deben forzarse en ensamblajes con espacio libre insuficiente.

El cuarzo también ofrece resistencia a muchos productos químicos de proceso y ácidos. Sin embargo, no es universalmente resistente a todos los productos químicos. El ácido fluorhídrico y ciertos materiales alcalinos calientes pueden atacar las superficies de cuarzo, por lo que la compatibilidad química debe revisarse antes de su uso.

Aislamiento Eléctrico

El cuarzo fundido es un material aislante eléctrico. Por lo tanto, el anillo se puede utilizar en equipos donde se requiere aislamiento eléctrico entre componentes conductores.

Las aplicaciones potenciales incluyen ensamblajes cerca de:

• Electrodos;
• Fuentes de plasma;
• Elementos calefactores;
• Pasamuros eléctricos;
• Sensores;
• Componentes de cámara metálicos;
• Áreas de proceso de alto voltaje.

El cuerpo ancho del anillo puede proporcionar tanto separación mecánica como aislamiento eléctrico, dependiendo de la configuración final.

Selección del Acabado Superficial

El producto que se muestra tiene una superficie anular semitransparente o esmerilada combinada con bordes pulidos más claros. Este acabado mixto a menudo se crea intencionalmente según la función de cada área.

Las opciones de superficie disponibles incluyen:

Acabado Rectificado

Una superficie rectificada proporciona una apariencia mate uniforme y se usa comúnmente para áreas de soporte no ópticas.

Acabado Pulido

El pulido puede mejorar la planitud, el paralelismo y la consistencia del contacto en comparación con el rectificado ordinario.

Pulido Transparente

El pulido puede aumentar la transparencia y crear una superficie más lisa. Se puede especificar para inspección visual, transmisión óptica, retención reducida de residuos o áreas de contacto precisas.

Pulido al Fuego

El pulido al fuego puede alisar bordes seleccionados y reducir las marcas de mecanizado afiladas. Normalmente solo se aplica donde sea adecuado para la tolerancia requerida.

Acabado Esmerilado

Se puede utilizar un acabado esmerilado controlado para reducir el deslumbramiento o proporcionar una superficie no óptica uniforme.

Se pueden aplicar diferentes acabados a la cara superior, cara inferior, pared interior, pared exterior, escalones y ranuras de localización.

Parámetros de Fabricación Personalizada

Este anillo de cuarzo fundido se fabrica según las dimensiones específicas del cliente. La personalización disponible incluye:

• Diámetro exterior total;
• Diámetro de la abertura central;
• Espesor total;
• Ancho del cuerpo del anillo;
• Altura del borde interior;
• Ancho del borde interior;
• Dimensiones del escalón exterior;
• Número de ranuras de localización;
• Ancho y profundidad de la ranura;
• Posición angular de las ranuras;
• Radio del borde interior y exterior;
• Planitud de la superficie;
• Paralelismo de la superficie;
• Concentricidad interior y exterior;
• Redondez;
• Rugosidad superficial;
• Chaflanes de borde;
• Grado del material;
• Procedimiento de limpieza;
• Método de embalaje.

Un dibujo completo debe identificar claramente las superficies de referencia y las dimensiones críticas. Cuando la concentricidad y la posición de la ranura son importantes, el dibujo debe incluir un eje de referencia definido.

Proceso de Fabricación

Dependiendo de las dimensiones del producto y el bloque de material, la producción puede implicar:

• Preparación del bloque de cuarzo;
• Corte circular de gran diámetro;
• Mecanizado de la abertura central;
• Rectificado del diámetro interior;
• Rectificado del diámetro exterior;
• Rectificado de superficies;
• Mecanizado de escalones;
• Mecanizado de ranuras y muescas;
• Chaflanado de bordes;
• Pulido de precisión;
• Pulido localizado;
• Acabado al fuego;
• Limpieza;
• Inspección dimensional;
• Embalaje protector.

Los componentes grandes de cuarzo requieren un manejo cuidadoso durante toda la producción, ya que una fuerza local excesiva puede causar daños en los bordes o grietas ocultas.

Para aplicaciones particularmente exigentes, se puede producir primero un prototipo para confirmar el ajuste dimensional y la compatibilidad de la instalación.

Aplicaciones Potenciales

El anillo de retención de cuarzo fundido escalonado se puede considerar para:

• Cámaras de proceso de semiconductores;
• Equipos de procesamiento de plasma;
• Sistemas de grabado;
• Equipos de deposición;
• Ensamblajes de hornos de difusión;
• Equipos de oxidación;
• Herramientas de procesamiento de obleas;
• Sistemas de laboratorio de alta temperatura;
• Cámaras de vacío;
• Ensamblajes de reactores de cuarzo;
• Estructuras de aislamiento térmico;
• Equipos ópticos;
• Instrumentos de procesamiento de gas;
• Equipos de investigación personalizados;
• Maquinaria industrial de alta pureza.

Puede funcionar como un componente de soporte, retención, alineación, separación, aislamiento o protección.

Dado que el uso exacto no se puede confirmar solo por la apariencia, se deben revisar las condiciones de operación y los dibujos de ensamblaje antes de la fabricación final.

Beneficios Principales del Producto

Compatibilidad de Equipos Personalizada

La geometría completa del anillo se puede adaptar a las dimensiones del equipo existente y a las interfaces de ensamblaje.

Baja Expansión Térmica

El cuarzo fundido ofrece una buena estabilidad dimensional durante muchos procesos de calentamiento y enfriamiento.

Alta Pureza del Material

Los grados de alta pureza ayudan a reducir el riesgo de contaminación en entornos de proceso sensibles.

Diseño Anular Integrado

El componente se fabrica como un solo anillo, evitando juntas entre múltiples piezas ensambladas.

Características de Posicionamiento de Precisión

Las ranuras exteriores y las superficies escalonadas pueden ayudar a controlar la orientación y la posición de instalación.

Múltiples Opciones de Superficie

Las superficies rectificadas, pulidas, esmeriladas, pulidas al fuego se pueden combinar en un solo componente.

Adecuado para Personalización de Pequeños Lotes

Los requisitos de prototipo, piezas de repuesto y producción por lotes se pueden evaluar según el dibujo.

Control de Calidad

La inspección se puede realizar según el dibujo aprobado. Los elementos de control comunes incluyen:

• Diámetro exterior;
• Diámetro interior;
• Espesor total;
• Altura del escalón;
• Ancho del escalón;
• Cantidad de ranuras;
• Dimensiones de las ranuras;
• Posición angular de las ranuras;
• Planitud;
• Paralelismo;
• Redondez;
• Concentricidad;
• Rugosidad superficial;
• Rayaduras superficiales;
• Astillas en los bordes;
• Burbujas visibles;
• Inclusiones;
• Limpieza;
• Condición del embalaje.

Los métodos de medición deben acordarse de antemano cuando se requieren tolerancias muy estrictas, particularmente para anillos grandes donde las condiciones de temperatura y soporte pueden influir en los resultados de la medición.

Opciones de Limpieza y Embalaje

Los servicios de limpieza y embalaje disponibles pueden incluir:

• Limpieza estándar;
• Limpieza ultrasónica;
• Enjuague con agua desionizada;
• Limpieza química de alta pureza;
• Manipulación compatible con sala limpia;
• Envoltura protectora individual;
• Bolsas selladas de doble capa;
• Soportes de posicionamiento de espuma;
• Cajas rígidas de exportación.

El producto debe apoyarse sobre un área amplia durante el transporte. Se debe evitar el impacto directo en el borde exterior o la abertura interior.

Requisitos de Cotización

Por favor, proporcione la siguiente información para la cotización:

1. Diámetro exterior;
2. Diámetro de la abertura interior;
3. Espesor total;
4. Dimensiones completas de la sección transversal escalonada;
5. Cantidad y posición de las ranuras de localización;
6. Requisito de planitud;
7. Requisito de paralelismo;
8. Requisito de concentricidad;
9. Requisitos de acabado superficial;
10. Grado del material de cuarzo;
11. Temperatura de funcionamiento;
12. Exposición a productos químicos o gases de proceso;
13. Aplicación del equipo;
14. Cantidad requerida;
15. Dibujo o muestra original.

Para componentes de equipos de repuesto, proporcionar tanto el dibujo original como varias fotografías claras puede reducir el riesgo de malentendidos dimensionales.

Preguntas Frecuentes

¿Cuál es la diferencia entre este anillo de cuarzo y una brida de cuarzo estándar?

Una brida de cuarzo estándar a menudo se asocia con conexiones de tubos, interfaces de sellado o estructuras de orificios para pernos. Este producto no tiene orificios para pernos visibles y se describe mejor como un anillo de retención, soporte, cámara o posicionamiento. Todavía se puede colocar en la categoría de Brida de Cuarzo debido a su gran geometría anular escalonada.

¿Se puede quitar o cambiar el borde interior elevado?

Sí. Su diámetro, altura, ancho, radio de esquina y acabado superficial se pueden cambiar según el dibujo del equipo.

¿Se pueden mecanizar orificios adicionales en el anillo?

Se pueden evaluar orificios, ranuras, áreas de alivio y características de posicionamiento. La viabilidad depende de sus dimensiones, ubicación, distancia del borde, espesor del anillo y resistencia requerida.
