Contenedor de placas de aislamiento térmico de cuarzo personalizado para sistemas de hornos fotovoltaicos

Contenedor de placas de aislamiento térmico de cuarzo personalizado para sistemas de hornos fotovoltaicos

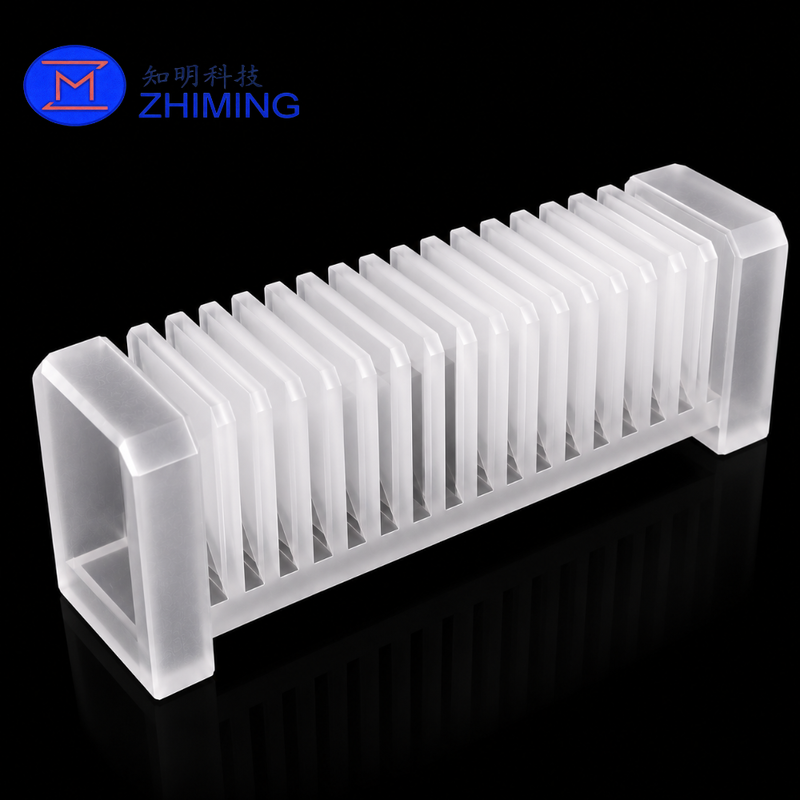

El soporte de placa de aislamiento térmico de cuarzo es un componente de horno especializado utilizado para colocar de manera segura múltiples placas de aislamiento de cuarzo o placas de barrera térmica alrededor de la abertura de un tubo de proceso.

Fabricado con cuarzo fundido de alta pureza, el soporte ofrece baja expansión térmica, buena resistencia a los golpes térmicos, compatibilidad a altas temperaturas y bajo potencial de contaminación.Su estructura de ranuras múltiples de maquinaria de precisión mantiene un espaciamiento constante entre las placas aislantes individuales, contribuyendo a crear un conjunto de barrera térmica estable en la abertura del horno.

Cuando se instala con placas de aislamiento de cuarzo que coinciden, el conjunto completo puede ayudar a reducir la transferencia de calor alrededor de la abertura del tubo, mejorar la estabilidad de la zona térmica,y limitar la exposición excesiva al calor a los componentes del horno cercanos.

Este soporte de cuarzo personalizado es adecuado para hornos de difusión fotovoltaicos, sistemas de oxidación y difusión de semiconductores, equipos LPCVD, hornos de tubo de laboratorio,y otros sistemas de procesamiento a alta temperatura.

Características clave

Cuarzo fundido de alta pureza

Fabricado con sílice fundido de alta pureza para ayudar a minimizar la contaminación en entornos de procesamiento térmico fotovoltaico y semiconductor.

Estructura de precisión de varias ranuras

El ancho, la profundidad, el espaciamiento y la cantidad de ranuras se pueden mecanizar con precisión para que coincidan con el grosor y la disposición de las placas de aislamiento.

Baja expansión térmica

El cuarzo fundido tiene un coeficiente de expansión térmica muy bajo, lo que ayuda al poseedor a mantener la estabilidad dimensional durante ciclos repetidos de calentamiento y enfriamiento.

Resistencia al choque térmico

La estructura de cuarzo es adecuada para aplicaciones que involucran cambios de temperatura. La vida útil real depende de la velocidad de calentamiento, la velocidad de enfriamiento, la carga mecánica y las condiciones de instalación.

Posicionamiento de la placa estable

El soporte soporta múltiples placas de aislamiento a intervalos controlados, reduciendo el movimiento no deseado, la inclinación y el contacto directo entre las placas adyacentes.

Compatibilidad con hornos personalizados

Las dimensiones generales, el diseño de ranuras, las características de montaje, la geometría de los bordes y la condición de la superficie se pueden fabricar de acuerdo con el conjunto de horno existente.

Especificaciones del producto

El grado de material, la temperatura de trabajo, las tolerancias y las dimensiones estructurales deben confirmarse según el diseño real del horno.

Cómo funciona el portador

El soporte se instala en o cerca de la abertura de un tubo de horno.

El espacio controlado entre las placas ayuda:

• Mantenga una disposición estable de la placa aislante
• Reducir la transferencia directa de calor cerca de la abertura del tubo
• Limitar el movimiento no deseado de las placas
• Mejorar la repetibilidad durante la instalación y el mantenimiento
• Proteja los sellos, marcos y otros componentes del horno que estén cerca
• Apoyar un entorno térmico más estable alrededor de la entrada del horno

El rendimiento térmico depende del número de placas, el espaciamiento, el grosor de la placa, el material, la temperatura del horno, el flujo de aire y la posición de instalación.

Ventajas del producto

• Construcción de cuarzo fundido de alta pureza
• Bajo riesgo de contaminación por metales
• Geometría de ranuras con mecanizado de precisión
• Espaciamiento constante de las placas
• Bajo coeficiente de expansión térmica
• Buena resistencia al ciclo térmico
• Con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 15% en peso
• Posicionamiento estable de varias placas de cuarzo
• Compatible con entornos de fabricación limpios
• Diseño de componentes sustituibles y mantenibles
• Dimensiones y estructuras de montaje disponibles a medida
• Se pueden suministrar placas aislantes de cuarzo correspondientes

Aplicaciones típicas

• Fuentes de energía fotovoltaica de difusión
• Equipo de fabricación de células solares
• Conjunto de entrada y salida de tubos de horno
• Las demás piezas de acero
• Las demás máquinas de la partida 8411
• Oficios de producción de gas natural
• Sistemas LPCVD y de tratamiento térmico
• Conjunto de cuarzo de alta temperatura
• Oficios de laboratorio para hornos de tubo
• Equipos industriales de tratamiento térmico
• Sistemas de barrera térmica de horno personalizados

Opciones de diseño personalizado

El soporte de la placa de aislamiento de cuarzo se puede personalizar con:

• Diferentes longitudes generales, anchos y alturas
• Cantidades de ranuras personalizadas
• Diferentes anchos y profundidades de ranuras
• Espaciamiento de ranuras uniforme o variable
• espesor de la base personalizado
• Agujas de posicionamiento o elementos de montaje
• Construcciones escalonadas o empotradas
• Las demás partes de las máquinas y aparatos del capítulo 85
• Superficies molidas, glaseadas o pulidas localmente
• Profiles especiales para la instalación de hornos
• Las demás placas aislantes de cuarzo
• Conjunto completo de soportes y placas

Para los sistemas de hornos existentes, la fabricación puede basarse en un dibujo técnico, un modelo CAD, una muestra física o dimensiones de instalación medidas.

Proceso de fabricación

Un proceso de producción típico incluye:

1. Selección del material de cuarzo
2. Cortes en blanco y preparación de dimensiones
3. Mecanizado de perfiles CNC
4. Mecanizado de precisión de ranuras
5. Labrado de superficies
6. Caminos y acabados de borde
7. Tratamiento para aliviar el estrés cuando sea necesario
8. Limpieza
9. Inspección dimensional
10. Inspección visual
11. Embalaje de protección

La ruta de fabricación específica se selecciona de acuerdo con el tipo de material, la geometría de ranura, los requisitos de tolerancia y la cantidad de pedido.

Inspección de calidad

Cada soporte de placa de cuarzo puede inspeccionarse para:

• Largo, ancho y altura en general
• Cantidad de las ranuras
• Ancho y profundidad de la ranura
• Espaciado entre ranuras
• Precisión de la posición de la ranura
• Aplanamiento de la base
• Paralelismo y perpendicularidad
• Condición de la superficie
• Integridad del borde
• Astillas, grietas y defectos de mecanizado
• La limpieza
• Aplicación con placas aislantes de juego

Los informes de inspección y las normas de aceptación personalizadas se pueden discutir para los pedidos por lotes.

Información requerida para la cotización

Por favor, proporcione la siguiente información:

1. Dimensiones generales
2. Cantidad de las ranuras
3. Ancho y profundidad de la ranura
4. Espaciado entre ranuras
5. Dimensiones de las placas de aislamiento de cuarzo
6. espesor de la base y el soporte
7. Requisitos de montaje o colocación
8. Requisitos de acabado de la superficie
9. Las tolerancias de las dimensiones
10. Temperatura máxima de funcionamiento
11. Condiciones de calefacción y refrigeración
12. Orientación de la instalación y carga mecánica
13. Cantidad requerida
14. Dibujo técnico, modelo 3D o muestra física

El suministro de las dimensiones de la placa de aislamiento junto con el dibujo del soporte ayuda a garantizar un espacio libre adecuado para el montaje.

Embalaje

Cada contenedor de cuarzo está protegido individualmente para reducir el riesgo de astillas, arañazos, choques y roturas durante el transporte.

Los métodos de envasado disponibles incluyen:

• Película protectora o envase limpio
• Las demás piezas de plástico
• Cajas interiores individuales
• Cartones reforzados para la exportación
• Casillas de madera para pedidos de mayor tamaño o por lotes

Preguntas frecuentes

1¿Cuál es la función de un soporte de placa de aislamiento térmico de cuarzo?

Apoya y coloca múltiples placas de aislamiento de cuarzo cerca de una abertura de tubo de horno.El conjunto completo de placa y soporte forma una barrera térmica en capas y ayuda a proteger a los componentes del horno cercanos de la exposición excesiva al calor.

2¿Se puede personalizar la cantidad de ranuras y el espaciamiento?

La cantidad de ranuras, ancho, profundidad, espaciamiento y posición se pueden personalizar de acuerdo con las dimensiones de la placa aislante y el diseño del horno.

3¿Puede fabricar el soporte según una muestra física?

Sí, la fabricación basada en muestras está disponible, sin embargo, se recomienda un dibujo dimensionado cuando se requieren espaciamientos de ranuras precisos o tolerancias de instalación.

4¿Qué información se necesita para determinar la anchura de la ranura?

Necesitamos el espesor de la placa de aislamiento, la distancia de montaje requerida, la temperatura de funcionamiento, la dirección de instalación y la tolerancia dimensional.

5¿Está fijado el tamaño de referencia de 245 × 93 × 38 mm?

No. Este es sólo un tamaño de referencia para el producto mostrado. Las dimensiones generales y la geometría de ranura se pueden personalizar.

6¿Se pueden suministrar placas aislantes de cuarzo?

Podemos fabricar el soporte y las placas de aislamiento de cuarzo como componentes individuales o como un conjunto completo.

7¿Puede el producto utilizarse de forma continua a 1.100°C?

El cuarzo fundido puede ser adecuado para este rango de temperatura, pero el rendimiento a largo plazo depende del grado de cuarzo, la geometría del componente, la carga mecánica, el método de montaje, el ciclo térmico,y la atmósfera del hornoLas condiciones de funcionamiento deben revisarse antes de confirmar el diseño.

8¿Se pueden producir prototipos antes de la fabricación en lotes?

Sí, los servicios de prototipos, pequeños lotes y producción en volumen están disponibles.
