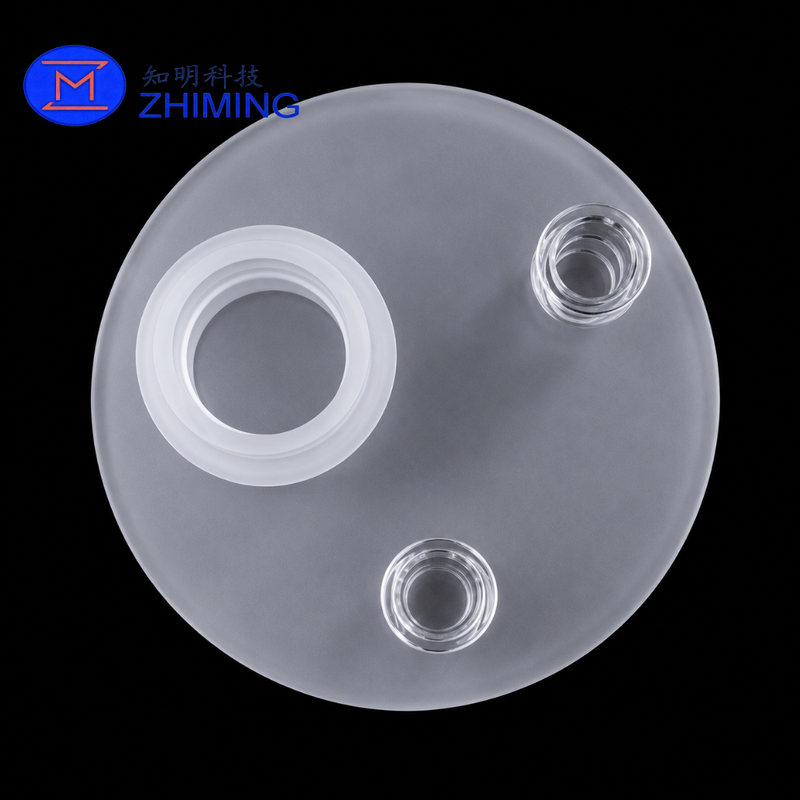

Placa de succión al vacío de cuarzo fundido a medida para el manejo de obleas de semiconductores

Placa de succión al vacío de cuarzo fundido a medida para el manejo de obleas de semiconductores

La placa de aspiración de vacío de cuarzo fundido a medida, también conocida como chuck de vacío de cuarzo, disco de aspiración de cuarzo o soporte de obleas de cuarzo, se utiliza para apoyar, colocar,y contener obleas o sustratos de precisión mediante adsorción controlada al vacío.

Fabricado a partir de cuarzo fundido de alta pureza, el componente combina una baja expansión térmica, una excelente resistencia química, estabilidad a altas temperaturas y un bajo potencial de contaminación.Es adecuado para semiconductores, fotovoltaica, óptica, de laboratorio y otros entornos de procesamiento de alta pureza.

La placa se puede fabricar con canales de vacío personalizados, aberturas centrales, tubos de cuarzo, puertos, interfaces escalonadas y estructuras de conexión soldadas.Las dimensiones y las condiciones de la superficie se producen de acuerdo con los requisitos de diseño y funcionamiento del equipo del cliente.

Características clave

Cuarzo fundido de alta pureza

Hecho de silicio fundido de alta calidad con bajos niveles de impurezas metálicas, lo que ayuda a minimizar la contaminación durante el manejo de las obleas y el procesamiento del sustrato.

Baja expansión térmica

El bajo coeficiente de expansión térmica ayuda a la placa a mantener la estabilidad dimensional cuando se expone a cambios de temperatura.

Resistencia química

El cuarzo fundido proporciona una excelente resistencia a muchos ácidos y productos químicos de proceso utilizados en semiconductores y ambientes de laboratorio.y medios de proceso específicos deben evaluarse por separado.

Estructura de vacío personalizada

Los puertos de vacío, las aberturas centrales, las conexiones de gas, los puertos de transferencia de líquido, las ranuras y los tubos de cuarzo soldados se pueden diseñar de acuerdo con el diseño del equipo.

Procesamiento de la superficie de precisión

Las opciones de rectificación, pulido mecánico, pulido a fuego, laminación y limpieza están disponibles para cumplir con diferentes requisitos de planitud, sellado, limpieza y condición de la superficie.

Fabricación basada en dibujos

Cada placa de succión de vacío de cuarzo se puede fabricar a partir de un dibujo técnico, una muestra física, dimensiones del equipo o especificaciones de aplicación.

Especificaciones del producto

Las dimensiones máximas, las tolerancias alcanzables, las condiciones térmicas, el nivel de vacío y las limitaciones de presión deben evaluarse de acuerdo con el diseño final y el entorno de funcionamiento.

Aplicaciones típicas

• Equipos para el manejo de obleas de semiconductores
• Adsorción al vacío y posicionamiento de las obleas
• Sistemas de alineación de sustrato de precisión
• Cámaras de proceso y sistemas de reacción de cuarzo
• Bancos húmedos y equipos de procesamiento químico
• Procesamiento de células solares y de obleas fotovoltaicas
• Manipulación de vidrio y sustratos ópticos
• Sistemas de vacío de laboratorio
• Equipo químico de alta pureza
• Conjunto de cuarzo para semiconductores

Opciones de diseño personalizado

La placa de vacío de cuarzo se puede personalizar con:

• Agujas centrales o aberturas empotradas
• Puertos de aspiración de vacío múltiples
• Rugas y canales de distribución del vacío
• Tubos y conectores de cuarzo soldados
• Puertos rectos, en ángulo o escalonados
• Conexiones de bridas de cuarzo
• Patrones de agujeros personalizados
• Áreas pulidas o opacas locales
• Las demás partes de las máquinas y aparatos del capítulo 85
• Agujas de posicionamiento o elementos de alineación
• Condiciones de superficie transparente, translúcida o mate

La geometría del canal de vacío y la distribución del orificio de succión deben diseñarse de acuerdo con el tamaño de la oblea, el grosor del sustrato, la fuerza de sujeción requerida y el área de contacto admisible.

Capacidad de fabricación

Proporcionamos servicios integrados de fabricación de cuarzo, incluyendo:

• Fabricación de placas de cuarzo fundido de gran diámetro
• Mecanizado CNC de precisión
• Perforación y corte de perfiles
• Mecanizado de ranuras y canales a vacío
• Soldadura de tubos y puertos de cuarzo
• Fabricación de bridas de cuarzo
• Labrado de superficies, laminación y pulido
• Caminos y rodamientos de bordes
• Reclado térmico
• Limpieza ultrasónica y de alta pureza
• Inspección dimensional y visual

Se pueden fabricar diseños de abertura complejos, puertos soldados y estructuras de conexión personalizadas de acuerdo con dibujos técnicos detallados.

Ventajas de las placas de vacío de cuarzo fundido

En comparación con los componentes convencionales de metal, plástico o vidrio estándar, el cuarzo fundido ofrece varias ventajas para el procesamiento de alta pureza:

• Bajo riesgo de contaminación por metales
• Excelente estabilidad térmica
• Bajo coeficiente de expansión térmica
• Buena resistencia a muchos productos químicos de proceso
• Apto para aplicaciones en salas limpias y de alta pureza
• Construcción transparente o translúcida para la observación del proceso
• Alta estabilidad dimensional en condiciones de funcionamiento controladas
• Puertos, aberturas, ranuras y estructuras de conexión personalizables

La idoneidad del cuarzo fundido debe confirmarse según la carga mecánica requerida, el nivel de vacío, las condiciones de ciclo térmico y el entorno químico.

Información requerida para la cotización

En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor.

1. Diámetro general o dimensiones externas
2. espesor de las placas
3. Dimensiones de apertura central
4. Cantidad, diámetro y posición de los puertos de vacío
5. Disposición de la ranura de vacío o del canal
6. Las dimensiones de las conexiones de puerto, tubo o brida
7. Requisitos de acabado de la superficie
8. Tolerancias de plano y dimensiones
9. Temperatura de trabajo y condiciones del ciclo térmico
10. Nivel de vacío o presión de funcionamiento
11. Productos químicos o gases de proceso en contacto con el componente
12. Cantidad requerida
13. Dibujo técnico, muestra física o fotografía del equipo

Se recomienda un dibujo dimensionado para los componentes que requieren un posicionamiento preciso del puerto, una geometría del canal de vacío o tolerancias de montaje estrictas.

Inspección de calidad

Dependiendo del dibujo y de la aplicación, cada placa de succión de cuarzo puede inspeccionarse para:

• Diámetro y grosor generales
• Dimensiones de apertura y puerto
• Precisión de la posición del puerto
• Aplanamiento y paralelismo
• Condición de la superficie
• Geometría de ranuras de vacío
• Integridad de las soldaduras
• Calidad del borde
• Astillas, grietas, arañazos y otros defectos visuales
• La limpieza
• Protección del embalaje

Cada componente está protegido individualmente con espuma, película o embalaje personalizado para reducir el riesgo de arañazos, impactos y roturas durante el transporte.

Preguntas frecuentes

1¿Se puede personalizar el diámetro de la placa y la posición del puerto de vacío?

El diámetro, el grosor, las dimensiones de apertura, la cantidad de puertos, el tamaño de puertos, el diseño de ranuras y las posiciones de puertos se pueden fabricar de acuerdo con su dibujo.

2¿Puede fabricar la placa de succión de cuarzo de una muestra física?

Sí. Podemos evaluar y reproducir un componente a partir de una muestra física. Sin embargo, se recomienda un dibujo técnico dimensionado cuando se requieren tolerancias precisas o posiciones de puerto.

3¿Se pueden mecanizar ranuras o canales al vacío en la placa de cuarzo?

Las ranuras, canales, áreas empotradas y patrones de agujeros de succión personalizados se pueden mecanizar de acuerdo con la distribución de vacío requerida y el diseño de contacto del sustrato.

4¿Qué acabados superficiales están disponibles?

Los acabados disponibles incluyen las superficies molidas, mate, laminadas, pulidas mecánicamente y pulidas por fuego.y la limpieza.

5¿Es el cuarzo fundido adecuado para equipos de semiconductores?

El cuarzo fundido es ampliamente utilizado en equipos semiconductores debido a su alta pureza, estabilidad térmica, durabilidad química y bajo potencial de contaminación metálica.

6¿Se pueden soldar tubos de cuarzo o puertos de conexión en la placa?

Sí, los tubos de cuarzo, puertos de vacío, juntas y estructuras de bridas pueden soldarse en la placa de acuerdo con el diseño de conexión de gas, vacío o líquido requerido.

7¿Puede garantizar una tolerancia específica de plano?

La capacidad de planitud depende del diámetro de la placa, el grosor, la disposición de la abertura, las estructuras soldadas y el acabado de la superficie.

8¿Se puede utilizar la placa bajo presión positiva?

El producto está destinado principalmente a la adsorción y el posicionamiento en vacío.y condiciones de seguridad.
