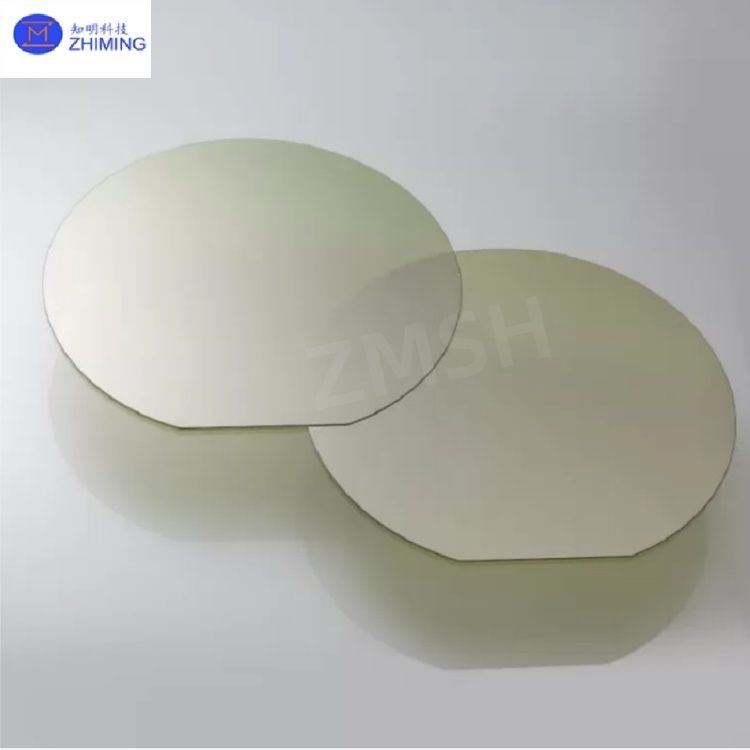

Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario

Estoy en línea para chatear ahora

Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario

4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade
4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade 4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade 4inch SiC Epitaxial Wafer 4H-N Diameter 100mm Thickness 350μm Prime Grade

Ampliación de imagen :  Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario

Datos del producto:
Lugar de origen: China
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Wafer epitaxial de 4 pulgadas de SiC
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: by case
Detalles de empaquetado: Paquete en la limpieza de 100 grados
Tiempo de entrega: 5-8weeks
Condiciones de pago: T/T
Capacidad de la fuente: 1000 piezas por mes
Descripción detallada del producto
Estructura de cristal: Cristal único 4H-SiC Tamaño: 4inch
Diámetro: 100 mm (±0.1 mm) Tipo de dopaje: N-type/P-type
Espesor: 350 μm Exclusión del borde: 3 milímetros
Resaltar:

Ofras epitaxiales de SiC de 100 mm

,

Wafer epitaxial de SiC de primer grado



Descripción general de la oblea epitaxial de SiC de 4 pulgadas 4H

Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario 0




Oblea epitaxial de SiC de 4 pulgadas 4H-N, diámetro 100 mm, espesor 350 μm, grado Prime






Como material central para la fabricación de dispositivos de potencia de carburo de silicio (SiC), la oblea epitaxial de SiC de 4 pulgadas se basa en una oblea de SiC de tipo 4H-N, cultivada mediante deposición química de vapor (CVD) para producir una película delgada monocristalina de alta uniformidad y baja densidad de defectos. Sus ventajas técnicas incluyen:





· Estructura cristalina: orientación de la cara de silicio (0001) con un corte de 4° para optimizar la adaptación de la red y reducir los defectos de micropipas/apilamiento.



· Rendimiento eléctrico: concentración de dopaje de tipo N controlada con precisión entre 2×10¹⁴–2×10¹⁹ cm⁻³ (tolerancia de ±14%), logrando una resistividad ajustable de 0,015–0,15 Ω·cm mediante tecnología de dopaje in situ.

· Control de defectos: densidad de defectos superficiales <25 cm⁻² (TSD/TED), densidad de defectos triangulares <0,5 cm⁻², garantizada por el crecimiento asistido por campo magnético y el monitoreo en tiempo real.Aprovechando los grupos de equipos CVD desarrollados a nivel nacional, ZMSH logra el control total del proceso, desde el procesamiento de obleas hasta el crecimiento epitaxial, lo que permite pruebas rápidas de lotes pequeños (mínimo 50 obleas) y soluciones personalizadas para aplicaciones en vehículos de nueva energía, inversores fotovoltaicos y estaciones base 5G.

Parámetros clave para obleas epitaxiales de SiC de 4 pulgadas













Parámetro Especificación
Diámetro 100 mm (±0,1 mm)
Espesor 10–35 μm (bajo voltaje) / 50–100 μm (HV)
Concentración de dopaje (N) 2×10¹⁴–2×10¹⁹ cm⁻³
Densidad de defectos superficiales <25 cm⁻² (TSD/TED)
Resistividad 0,015–0,15 Ω·cm (ajustable)
Exclusión de bordes 3 mm








Características principales y avances técnicos de las obleas epitaxiales de SiC de 4 pulgadas


Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario 1

1. Rendimiento del material



- Conductividad térmica: >350 W/m·K, lo que garantiza un funcionamiento estable a >200 °C, 3 veces superior al silicio.



- Resistencia dieléctrica: >3 MV/cm, lo que permite dispositivos de alto voltaje de 10 kV+ con un espesor optimizado (10–100 μm).



- Movilidad de portadores: movilidad de electrones >900 cm²/ (V·s), mejorada por el dopaje gradiente para una conmutación más rápida.





2. Ventajas del proceso



- Uniformidad del espesor: <3% (prueba de 9 puntos) a través de reactores de zona de doble temperatura, lo que permite el control del espesor de 5–100 μm.



- Densidad de defectos: densidad de micropipas <1 cm⁻², minimizada mediante recocido de polarización inversa.



- Orientación del cristal: admite el crecimiento (0001) cara de silicio, (11-20) cara de carbono y cuasi-homoepitaxial para MOSFET de zanja y diodos JBS.





- Compatibilidad del embalaje: ofrece pulido de doble cara (Ra <0,5 nm) y embalaje a nivel de oblea (WLP) para TO-247/DFN.



1. Vehículos de nueva energía



- Inversores de accionamiento principal: obleas epitaxiales de 1200 V para módulos MOSFET de SiC, lo que mejora la eficiencia del sistema al 98 % y reduce la pérdida de autonomía de los vehículos eléctricos en un 10–15 %. - Carga rápida: obleas de 600 V que permiten plataformas de 800 V para una carga del 80 % en 30 minutos (por ejemplo, Tesla, NIO).










Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario 2

2. Industria y energía



- Inversores solares: obleas de 1700 V para conversión CC-CA, lo que aumenta la eficiencia al 99 % y reduce el LCOE en un 5–8 %.
· Certificaciones: con certificación IATF 16949, rendimiento >95 % para productos de grado automotriz.



3. Optoelectrónica y detección



- Detectores UV: utilizando una banda prohibida de 3,2 eV para la detección de 200–280 nm en la monitorización de llamas y la detección de amenazas bioquímicas. - Dispositivos RF GaN-on-SiC: HEMTs en obleas de 4 pulgadas para estaciones base 5G, logrando una eficiencia PA del 70 %.





4. Ferrocarriles y aeroespacial


- Inversores de tracción: obleas de alta temperatura (-55 °C–200 °C) para módulos IGBT en trenes bala (certificados AEC-Q101).
- Potencia satelital: obleas resistentes a la radiación (>100 krad(Si)) para convertidores CC-CC de espacio profundo.





Servicio de obleas de SiC de ZMSH


1. Competencias básicas
· Cobertura de tamaño completo: sustratos/obleas epitaxiales de SiC de 2–12 pulgadas, incluidos los politipos 4H/6H-N, HPSI, SEMI y 3C-N.










· Fabricación personalizada: corte personalizado (orificios pasantes, sectores), pulido de doble cara y WLP.





· Soluciones integrales: epitaxia CVD, implantación de iones, recocido y validación de dispositivos.

2. Capacidad de producción
· Obleas de 6 pulgadas: capacidad anual de 360.000; línea de I+D de 8 pulgadas operativa.
· Certificaciones: con certificación IATF 16949, rendimiento >95 % para productos de grado automotriz.



· Liderazgo en costos: 75 % de equipos CVD nacionales, 25 % menos de costos en comparación con los competidores internacionales.
El siguiente es el tipo 3C-N recomendado para sustratos de SiC:
Preguntas frecuentes
de









obleas epitaxiales de SiC de 4 pulgadas





Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario 3Wafer epitaxial de 4 pulgadas de SiC 4H-N Diámetro 100 mm espesor 350 μm grado primario 4








1. P: ¿Cuáles son las principales ventajas de las obleas epitaxiales de SiC de 4 pulgadas?





2.

A: Principalmente automotriz (inversores de vehículos eléctricos, carga rápida), energía renovable (inversores solares) y comunicaciones 5G (dispositivos RF GaN-on-SiC).Etiquetas: #4inch, #Personalizado, #Diámetro 100 mm, #Tipo 4H-N, #Oblea epitaxial de SiC, #Sensores de alta temperatura, #Carburo de silicio, #Espesor 350 μm, #Grado Prime
