Detalles del producto
Lugar de origen: porcelana
Nombre de la marca: ZMSH
Número de modelo: 4H-N SiC
Condiciones de pago y envío
Cantidad de orden mínima: 1
Precio: by case
Tiempo de entrega: Entre 2 y 4 semanas
Condiciones de pago: T/T
El material: |
Monocristales de SiC |
El tipo: |
4h-n |
tamaño: |
12 pulgadas |
Grado: |
Grado P o D o R |
Personalización: |
Apoyados |
Aplicación: |
Electrónica de potencia, sensores |
El material: |
Monocristales de SiC |
El tipo: |
4h-n |
tamaño: |
12 pulgadas |
Grado: |
Grado P o D o R |
Personalización: |
Apoyados |
Aplicación: |
Electrónica de potencia, sensores |

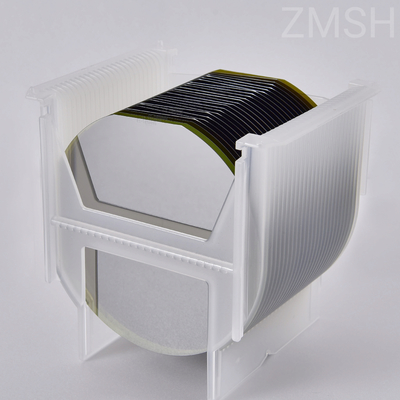

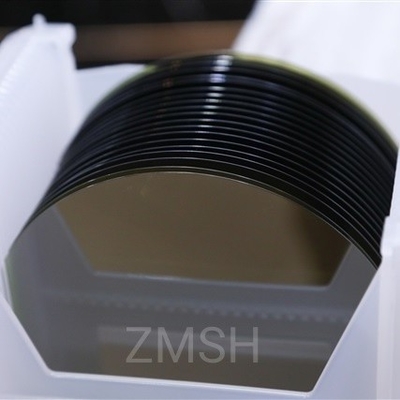

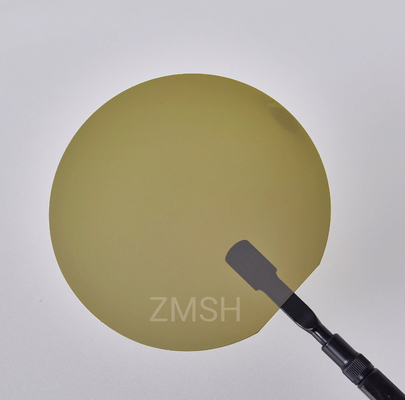

Un sustrato de carburo de silicio (SiC) de 12 pulgadas es un material de sustrato de gran tamaño utilizado para fabricar dispositivos semiconductores de alto rendimiento.El carburo de silicio es un material semiconductor de banda ancha con excelente físico, propiedades químicas y eléctricas para aplicaciones de alta temperatura, alta frecuencia y alta potencia.El sustrato de 12 pulgadas (300 mm) está actualmente a la vanguardia de la tecnología de carburo de silicio y representa la tendencia de la demanda de la industria de semiconductores para el gran tamaño, de alta eficiencia y de bajo coste.
El proceso de fabricación del sustrato de carburo de silicio de 12 pulgadas incluye pasos como el crecimiento del cristal, el corte, la molienda y el pulido.Los métodos comunes de crecimiento de cristales incluyen la transferencia física de vapor (PVT) y la deposición química de vapor a alta temperatura (HTCVD) para garantizar una alta pureza y calidad cristalina del material.Mediante el mecanizado de precisión, los sustratos de carburo de silicio de 12 pulgadas pueden cumplir con los estrictos requisitos de los dispositivos de semiconductores avanzados para la planitud de la superficie, la densidad de defectos y las propiedades eléctricas.
Debido a su excelente rendimiento, el sustrato de carburo de silicio de 12 pulgadas tiene una amplia gama de perspectivas de aplicación en los campos de la electrónica de potencia, las comunicaciones de radio frecuencia,vehículos de nueva energía y equipos industriales, y se ha convertido en uno de los materiales clave para promover el desarrollo de la tecnología de semiconductores de próxima generación.
| Diámetro | 300.0 mm+0 mm/-0,5 mm |
| Orientación de la superficie | 4° hacia <11-20> ± 0,5° |
| Duración plana primaria | Noche |
| Duración plana secundaria | No hay |
| Orientación de la muesca | Se aplicarán las siguientes medidas: |
| Ángulo de muesca | 90° +5/-1° |
| Profundidad de muesca | 1 mm + 0,25 mm/-0 mm |
| Desorientación ortogonal | ± 5,0° |
| Finalización de la superficie | C-Face: Polish óptico, Si-Face: CMP |
| El borde de la oblea | Las herramientas |
| Roughness de la superficie ((10μm × 10μm) | La superficie de Si:Ra≤0,2 nm y la superficie de C:Ra≤0,5 nm |
| El grosor | 500.0μm±25.0μm |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ≤ 3 μm |
| TTV | ≤ 10 μm |
| - ¿Qué quieres decir? | ≤ 25 μm |
| La velocidad warp. | ≤ 40 μm |
| Parámetros de la superficie | |
| Las fichas/indentes | Ninguno permitido ≥ 0,5 mm Ancho y profundidad |
| Los rasguños en la cara del Si CS8520 | ≤ 5 y longitud acumulada ≤ 1 Diámetro de la oblea |
| El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero. | ≥95% |
| Las grietas | Ninguno permitido |
| Mancha | Ninguno permitido |
| Exclusión del borde | 3 mm |
- ¿ Qué?
12 "substrato de carburo de silicio con sus características de banda ancha, alta conductividad térmica,alta intensidad del campo eléctrico de descomposición y alta velocidad de deriva de saturación de electrones y otras propiedades excelentes.
1- ¿ Qué?¿Qué es el sustrato de SiC?
R: El sustrato de SiC es un sustrato hecho de material monocristalino de carburo de silicio (SiC), que tiene las características de una amplia banda de separación, una alta conductividad térmica y un alto voltaje de descomposición.y se utiliza ampliamente en la fabricación de dispositivos semiconductores de alto rendimiento.
2P: ¿Cuántas fichas hay en una oblea de 12 pulgadas?
R: Como estimación aproximada, una oblea de 300 mm con un diámetro de aproximadamente 12 pulgadas puede generalmente producir alrededor de 300-400 chips, dependiendo del tamaño del dado y la cantidad de espacio entre ellos.
