Detalles del producto
Lugar de origen: Shangai China
Nombre de la marca: ZMSH
Certificación: ROHS
Número de modelo: Oblea del carburo de silicio
Condiciones de pago y envío
Tiempo de entrega: Entre 4 y 6 semanas
Condiciones de pago: T/T
El material: |
SiC monocristalino 4h-N |
Grado: |
Grado P/D/R |
El color: |
El verde |
Diámetro: |
12 pulgadas |
El material: |
SiC monocristalino 4h-N |
Grado: |
Grado P/D/R |
El color: |
El verde |
Diámetro: |
12 pulgadas |

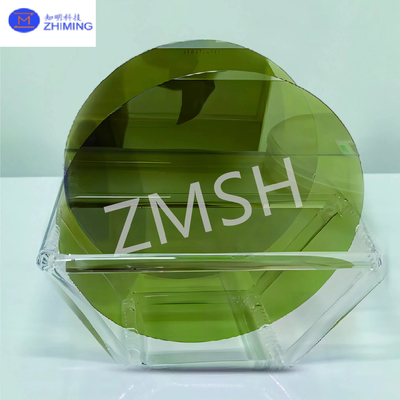

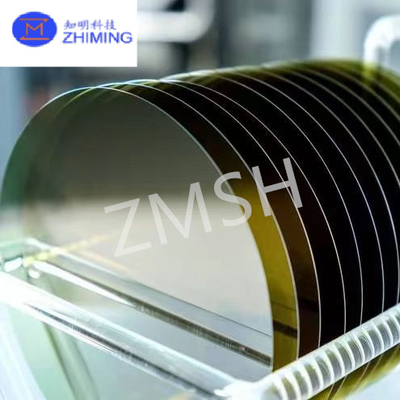

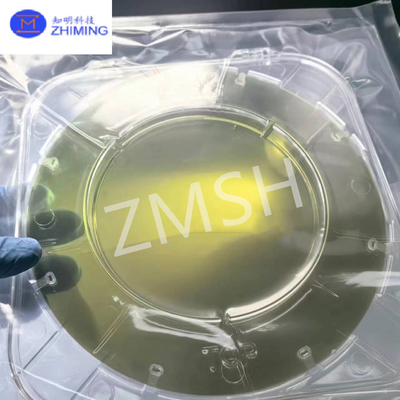

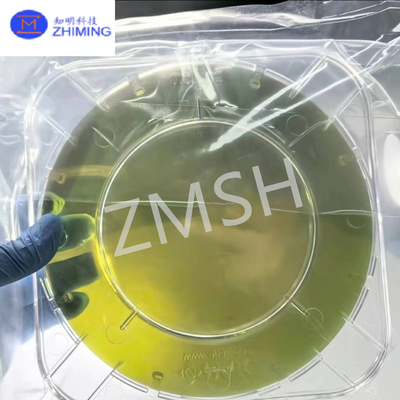

Wafer de carburo de silicio de 12 pulgadas de 300 mm SiC 4H-N Tipo Dummy Prime Grado de investigación Múltiples aplicaciones
Introducción del producto
SiC, comúnmente conocido como carburo de silicio, es un compuesto formado por la combinación de silicio y carbono.CerámicaEl carburo de silicio es el segundo después del diamante en dureza, lo que lo convierte en una excelente herramienta de abrasivo y corte.El 4H-SiC, tiene una estructura cristalina hexagonal con cuatro capas de secuencias repetitivas.mayor brecha de banda y mayor movilidad de electronesDebido a estas propiedades, el 4H-SiC es más adecuado para dispositivos electrónicos de alta potencia y alta frecuencia.
Técnicas de crecimiento
Actualmente, la producción industrial de sustrato de carburo de silicio se basa principalmente en el método PVT.Este método requiere sublimar el polvo con alta temperatura y vacío, y luego dejar que los componentes crezcan en la superficie de la semilla mediante el control del campo térmico,para obtener los cristales de carburo de silicio.
Parámetros del producto
| Diámetro | 300.0 mm+0 mm/-0,5 mm |
| Orientación de la superficie | 4° hacia <11-20> ± 0,5° |
| Duración plana primaria | Noche |
| Duración plana secundaria | No hay |
| Orientación de la muesca | Se aplicarán las siguientes medidas: |
| Ángulo de muesca | 90° +5/-1° |
| Profundidad de muesca | 1 mm + 0,25 mm/-0 mm |
| Desorientación ortogonal | ± 5,0° |
| Finalización de la superficie | C-Face: Polish óptico, Si-Face: CMP |
| El borde de la oblea | Las herramientas |
| La rugosidad de la superficie 10 μm × 10 μm |
La superficie de Si:Ra≤0,2 nm y la superficie de C:Ra≤0,5 nm |
| El grosor | 500.0μm±25.0μm |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ≤ 3 μm |
| TTV | ≤ 10 μm |
| - ¿Qué quieres decir? | ≤ 25 μm |
| La velocidad warp. | ≤ 40 μm |
| Parámetros de la superficie | |
| Las fichas/indentes | Ninguno permitido ≥ 0,5 mm Ancho y profundidad |
| Arrancamientos2 (Si frente CS8520) |
≤ 5 y longitud acumulada ≤ 1 Diámetro de la oblea |
| El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero. | ≥95% |
| Las grietas | Ninguno permitido |
| Mancha | Ninguno permitido |
| Exclusión del borde | 3 mm |
Características clave del producto
- Alta conductividad eléctrica: el dopaje con nitrógeno mejora la conductividad eléctrica del material y es adecuado para convertidores de potencia de alto rendimiento.
-Excelente rendimiento térmico: la buena conductividad térmica permite al equipo mantener un rendimiento estable en ambientes de alta temperatura.
-Alta tensión de ruptura: capaz de soportar tensiones más altas, adecuada para aplicaciones de alta tensión.
- Adaptabilidad al medio ambiente: Se desempeña bien en ambientes adversos para aplicaciones aeroespaciales y militares.
Aplicaciones del producto
1Electrónica de potencia
- Inversores de alto voltaje: para sistemas de energía renovable, como la generación de energía solar y eólica.
-Rectificador: se utiliza en la conversión de energía y la gestión de energía.
2Dispositivo de radiofrecuencia
- Comunicación inalámbrica: amplificador de radiofrecuencia para estaciones base y dispositivos móviles.
- Sistemas de radar: Se utilizan para el procesamiento de señales de alta frecuencia en aplicaciones aeronáuticas y militares.
3Electrónica para automóviles
- Vehículos eléctricos: utilizados en sistemas de propulsión eléctrica y equipos de carga para mejorar la eficiencia energética y el rendimiento.
-Coches inteligentes: aplicaciones en tecnologías de conducción autónoma y vehículos conectados.
4Dispositivo fotoeléctrico
-LED: Se utiliza para diodos emisores de luz de alto brillo para mejorar la eficiencia y durabilidad de la luz.
-Lasers: se utilizan en iluminación láser y procesamiento industrial.
El rendimiento superior de la oblea de SiC 4H-N hace que tenga una amplia gama de potenciales de aplicación en los campos anteriores, y promueve el desarrollo de dispositivos de alta eficiencia y alta confiabilidad.
Otros productos que podemos ofrecer
Wafer de carburo de silicio de 2 pulgadas tipo 4H-N para dispositivo MOS Dia 0.4mm
Sobre nosotros
Preguntas frecuentes
1P: ¿Cuál es la diferencia entre 4H-SiC y 6H-SiC?
R: El 4H-SiC se utiliza ampliamente en el campo de la microelectrónica, especialmente en dispositivos de alta frecuencia, alta temperatura y alta potencia.La elección de los dos polimorfos depende de los requisitos específicos y de la aplicación prevista del dispositivo semiconductor..
2P: ¿Cuáles son las propiedades del 4H SiC?
A: ¿Qué quieres decir?Alta conductividad eléctrica, excelente rendimiento térmico, alto voltaje de ruptura.
