Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia

Estoy en línea para chatear ahora

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia

Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices
Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices

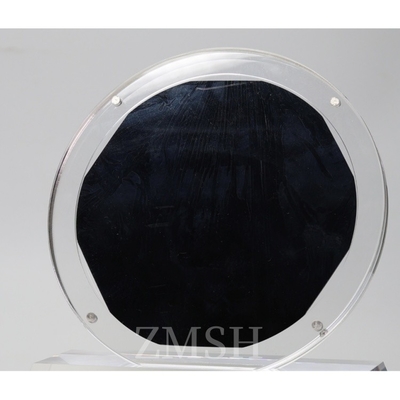

Ampliación de imagen :  Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia

Datos del producto:
Lugar de origen: China.
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: 6H-P SiC
Pago y Envío Términos:
Cantidad de orden mínima: 10 por ciento
Precio: by case
Detalles de empaquetado: caja de plástico personalizada
Tiempo de entrega: en 30days
Condiciones de pago: T/T
Capacidad de la fuente: 1000pc/month
Descripción detallada del producto
Dureza de la superficie: HV0.3>2500 Densidad: 3.21 G/cm3
Coeficiente de expansión térmica: 4,5 X 10-6/K Constante dieléctrica: 9,7
Resistencia a la tracción: >400MPa Material: Monocristal de SiC
Tamaño: 10*10 mm Tensión de ruptura: 5,5 milivoltios/cm
Resaltar:

Dispositivos de alta potencia SIC Wafer

,

Wafer SIC de 350 μm

,

Wafer SIC de 10*10 mm

Descripción del producto:

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia
6H-SiC (carburo de silicio hexagonal) es un material semiconductor de banda ancha con buena conductividad térmica y resistencia a altas temperaturas,que se utiliza ampliamente en dispositivos electrónicos de alta potencia y alta frecuenciaEl doping de tipo P se logra mediante la introducción de elementos como el aluminio (Al), que hace que el material sea electropositivo y adecuado para diseños específicos de dispositivos electrónicos.que es adecuado para funcionar en ambientes de alta temperatura y alto voltaje. La conductividad térmica es superior a muchos materiales semiconductores tradicionales y ayuda a mejorar la eficiencia del dispositivo..
En el campo de la electrónica de potencia, se puede utilizar para fabricar dispositivos de energía de alta eficiencia, como MOSFET y IGBT.tiene un excelente rendimiento en aplicaciones de alta frecuencia y se utiliza ampliamente en equipos de comunicaciónEn el campo de la tecnología LED, se puede utilizar como material básico para dispositivos LED azules y ultravioleta.

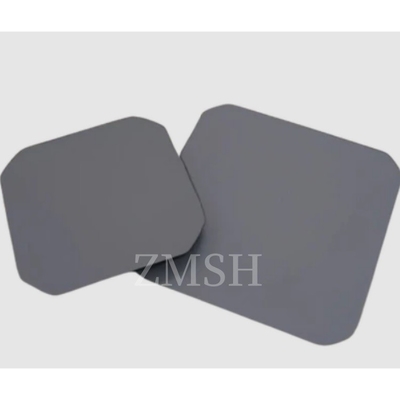

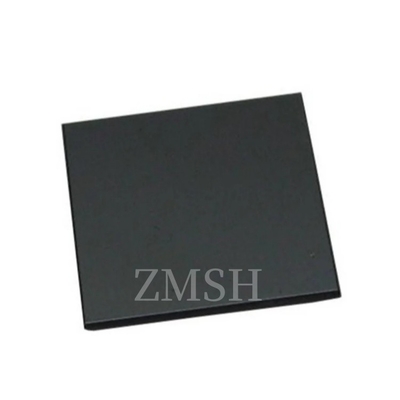

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 0Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 1

Características:

· elBrecha de banda ancha: La brecha de banda es de aproximadamente 3,0 eV, lo que la hace adecuada para aplicaciones de alta temperatura, alto voltaje y alta frecuencia.
· elExcelente conductividad térmica: con una buena conductividad térmica, ayuda a la disipación de calor, mejora el rendimiento y la confiabilidad del dispositivo.
· elAlta resistencia y dureza: alta resistencia mecánica, anti fragmentación y anti desgaste, adecuada para su uso en ambientes hostiles.
· elMovilidad de electrones: el dopaje tipo P mantiene una movilidad relativamente alta de los portadores, lo que permite el uso de dispositivos electrónicos eficientes.
· elPropiedades ópticas: con propiedades ópticas únicas, adecuadas para el campo de la optoelectrónica, como LED y láseres.
· elEstabilidad química: buena resistencia a la corrosión química, adecuada para ambientes de trabajo adversos.
· elFuerte adaptabilidad: puede combinarse con una variedad de materiales de sustrato, adecuados para una variedad de escenarios de aplicación.

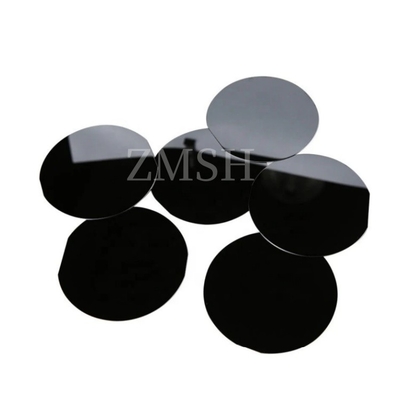

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 2Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 3

Parámetros técnicos:

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 4

Aplicaciones:

· elElectrónica de potencia: Se utiliza para fabricar dispositivos de energía de alta eficiencia, como MOSFET y IGBT, que se utilizan ampliamente en convertidores de frecuencia, gestión de energía y vehículos eléctricos.
· elEquipo de RF y microondas: se utiliza en amplificadores de alta frecuencia, amplificadores de potencia de RF, adecuados para sistemas de comunicación y radar.
· elOptoelectrónica: Se utiliza como sustrato en LED y láseres, especialmente en aplicaciones azules y ultravioletas.
· elSensores de alta temperatura: debido a su buena estabilidad térmica, son adecuados para sensores de alta temperatura y equipos de monitoreo.
· elEnergía solar y sistemas energéticos: se utilizan en inversores solares y otras aplicaciones de energía renovable para mejorar la eficiencia de conversión de energía.
· elElectrónica automotriz: optimización del rendimiento y ahorro de energía en el sistema de alimentación de vehículos eléctricos e híbridos.
· elEquipo eléctrico industrial: módulos de potencia para una amplia gama de equipos y máquinas de automatización industrial para mejorar la eficiencia energética y la fiabilidad.

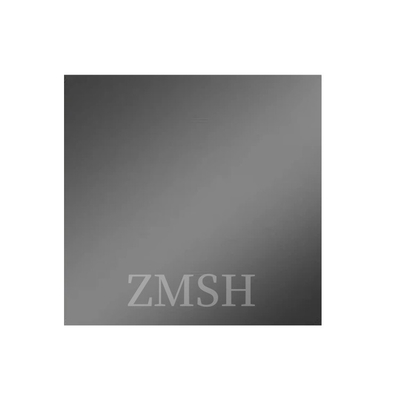

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 5

Personalización:

Nuestro sustrato de SiC está disponible en el tipo 6H-P y está certificado RoHS. La cantidad mínima de pedido es de 10pc y el precio es por caso. Los detalles de embalaje son cajas de plástico personalizadas.El tiempo de entrega es dentro de 30 días y aceptamos T / T términos de pagoNuestra capacidad de suministro es de 1000pc/mes. El tamaño del sustrato de SiC es de 10*10 mm. El lugar de origen es China.

Wafer SIC de carburo de silicio 10*10 mm 6H-P espesor 350μm para dispositivos de alta potencia 6

Nuestros servicios:

1Fabricación y venta directa.
2Citas rápidas y precisas.
3Responderemos en 24 horas laborales.
4. ODM: diseño personalizado es disponible.
5Velocidad y entrega preciosa.

Preguntas frecuentes

1P: Comparado con el N-Type, ¿qué tal el P-Type?
R: Los sustratos P-Tipo 4H-SiC, dotados con elementos trivalentes como el aluminio, tienen agujeros como los principales portadores, proporcionando una buena conductividad y estabilidad a altas temperaturas.Substratos del tipo N, dopados con elementos pentavalentes como el fósforo, tienen electrones como portadores mayoritarios, lo que generalmente resulta en una mayor movilidad de electrones y una menor resistividad.
2P: ¿Cuáles son las perspectivas del mercado para el SiC tipo P?
R: Las perspectivas del mercado para el SiC de tipo P son muy positivas, impulsadas por la creciente demanda de electrónica de alto rendimiento en vehículos eléctricos, sistemas de energía renovable,y aplicaciones industriales avanzadas.
