CVD SiC Epitaxy Wafer de 2 pulgadas 3 pulgadas 4 pulgadas 6 pulgadas de espesor epitaxy 2,5-120 um para energía electrónica

Descripción del producto

Oblasas SiC Epitaxy: son oblasas de carburo de silicio de cristal único con capas epitaxiales cultivadas en un sustrato SiC Epitaxy.Se utilizan como un bloque de construcción clave en varios dispositivos electrónicos y optoelectrónicosEl SiC es un semiconductor de banda ancha con excelente conductividad térmica, alto voltaje de descomposición e inertitud química.

Las obleas de epitaxia SiC pueden tener diferentes espesores de capa epitaxial, que van desde unos pocos nanómetros hasta varios micrómetros.Ofras de epitaxia de SiC"El espesor se puede adaptar a los requisitos específicos del dispositivo y las propiedades del material deseado. Y la oblea epitaxiada de SiC se puede cultivar en varias orientaciones cristalinas, como 4H-SiC, 6H-SiC o 3C-SiC.La elección de la orientación del cristal depende de las características y el rendimiento del dispositivo deseado.

Las capas epitaxiales de las obleas epitaxiales de SiC pueden ser dopadas con impurezas específicas para lograr las propiedades eléctricas deseadas.o incluso capas epitaxiales semi-aislantesLas obleas epitaxiales de carburo de silicio suelen tener un acabado superficial de alta calidad, con baja rugosidad y baja densidad de defectos.Esto garantiza una buena calidad de cristal y facilita los pasos de procesamiento del dispositivo posterioresLas obleas.SiC Epitaxy están disponibles en varios diámetros, como 2 pulgadas, 3 pulgadas, 4 pulgadas o más.

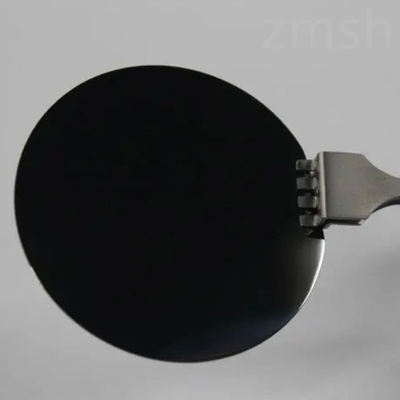

Wafer de Epi SiC

ElEpitaxia de SiCel proceso de crecimiento permite la deposición controlada de capas cristalinas de alta calidad en un sustrato de carburo de silicio,permitiendo el desarrollo de dispositivos avanzados de semiconductores con un rendimiento y una fiabilidad mejorados.

Parámetros del producto

Método de crecimiento del producto

Epitaxia de SiCLas obleas generalmente se cultivan utilizando el método de deposición química por vapor (CVD).

Preparación: En primer lugar, unaEpitaxia de SiCSe prepara un sustrato, generalmente un sustrato de carburo de silicio de un solo cristal.Epitaxia de SiCEl sustrato se somete a un tratamiento de superficie y limpieza para garantizar una buena calidad cristalina y una unión de interfaces.

Condiciones de reacción: La temperatura, la presión atmosférica y las velocidades de flujo de gas en el reactor se controlan en función del tipo y las propiedades deseados de la capa epitaxial a cultivar.Estas condiciones afectan a la tasa de crecimiento, calidad cristalina y concentración de doping de la capa epitaxal.

Crecimiento de la capa epitaxial: bajo condiciones de reacción controladas, los precursores se descomponen y forman nuevas capas cristalinas en la superficie de laSecoEpitaxiaEstas capas se depositan y se acumulan gradualmente, formando la capa epitaxial deseada.

Control del crecimiento: El espesor y la calidad cristalina de la capa epitaxial se pueden controlar ajustando las condiciones de reacción y el tiempo de crecimiento.Se pueden realizar múltiples ciclos de crecimiento para crear estructuras compuestas o estructuras epitaxiales multicapa.

Comparación de las ventajas del producto

SecoOfras de epitaxia:

• - ¿ Qué?SecoOferta de epitaxiase utilizan ampliamente en dispositivos electrónicos de alta potencia, como convertidores de potencia, accionadores de motores y sistemas electrónicos de potencia.Su alta conductividad térmica y alto voltaje de ruptura permiten su funcionamiento en condiciones de alta temperatura y alto voltaje.
• SecoOferta de epitaxiaTambién se utilizan en dispositivos electrónicos de alta frecuencia, como amplificadores de potencia de RF y dispositivos de microondas, ya que presentan bajas pérdidas y mayor eficiencia a altas frecuencias.
• SecoOferta de epitaxiaencontrar aplicaciones en dispositivos optoelectrónicos como fotodetectores y diodos láser.

- ¿ Qué?Si plaquetas epitaxiales:

• Las obleas Epi Si se utilizan principalmente en la fabricación de circuitos integrados (IC), incluidos microprocesadores, dispositivos de memoria y sensores.Son adecuados para aplicaciones que requieren estructuras de circuito complejas y bajo consumo de energía.
• Las obleas epi Si se utilizan ampliamente en áreas como las comunicaciones, la informática y la electrónica de consumo, apoyando la funcionalidad y el rendimiento.El desarrollo de los dispositivos electrónicos modernos
• Debido a las ventajas de la materia de silicioAl mismo tiempo, las obleas de epi Si se benefician de procesos de fabricación maduros, equipos y suministro de materiales en la industria.

- ¿ Qué?En resumen, las aguas epi SiC se utilizan principalmente en aplicaciones de alta temperatura, alta potencia y alta frecuencia, mientras que los chips epi Si son más adecuados para aplicaciones de temperatura ambiente y baja potencia,especialmente en la fabricación de circuitos integrados y microprocesadores.

Patrón de crecimiento del producto

  Cuando se trata del método de crecimiento CVD para las obleas epitaxiales de SiC. Cuando se trata del método de crecimiento CVD (deposición química de vapor) para las obleas epitaxiales de SiC,CVD es una técnica comúnmente utilizada para crecer películas delgadas de abajo hacia arribaEl proceso de crecimiento de CVD consiste en introducir materiales precursores seleccionados en una cámara de reacción,donde interactúan con los reactivos en la superficie del sustrato y depositan una película mediante reacciones químicas.

El método de crecimiento CVD para las obleas epitaxiales de SiC permite la fabricación de películas de SiC con las propiedades y estructuras materiales deseadas.electrónica de potenciaEn la actualidad, la industria de la electrónica y la electrónica óptica, así como otros campos de fabricación de dispositivos, pueden obtener un control preciso sobre el espesor, la calidad del cristal, la calidad de los materiales y el rendimiento de los cristales.incorporación de impurezas, y las propiedades de interfaz de las películas de SiC para satisfacer los requisitos de diferentes aplicaciones.
