tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs
  • tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs
  • tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs
  • tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs
tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs

tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs

Lugar de origen CHINA
Nombre de la marca zmsh
Certificación ROHS
Número de modelo Oblea de 6INCH GaAs
Detalles del producto
Material:
Monocristal GaAs
Industria:
oblea del semicondutor para el ld o llevada
uso:
el substrato del semiconductor, llevó el microprocesador, ventana de cristal óptica, substratos del
Método:
CZ
Tamaño:
2inch~6inch
Grueso:
0.425m m
Superficie:
CMP/grabado al agua fuerte
dopado:
Si-dopado
MOQ:
10pcs
Grado:
grado de la investigación/grado simulado
Alta luz:

Tipo oblea de P del arseniuro de galio

,

obleas de 6inch GaAs

,

Obleas del GaAs del semiconductor

Descripción de producto

tipo substratos del método P del crecimiento de 6inch VGF del GaAs de las obleas del GaAs


------------------------------------------------------------------------------------------------------------------------------

Oblea del GaAs



Las obleas GaAS del substrato del GaAS de las obleas del substrato del GaAs de las obleas del GaAs son un material del semiconductor con las propiedades superiores de la migración de alta frecuencia, alta del electrón, del alto funcionamiento del electrón, del sonido salival bajo y de la calidad linear. Es ampliamente utilizado en las industrias de la optoelectrónica y de la microelectrónica. En la industria de la optoelectrónica, las obleas del substrato del GaAS se pueden utilizar para fabricar LED (tubo luminescente), LD (jardín ligero de enseñanza), los dispositivos fotovoltaicos, el etc. En el campo de la industria de la microelectrónica, puede ser utilizado para hacer MESFET (tubo del cuero del efecto de campo del semiconductor del metal), HEMT (alto transistor de movilidad de electrón), HBT (transistor bipolar de la heterounión), IC, el diodo de la microonda, el dispositivo de pasillo, el etc.



Uso
Diodo de la microonda, diodo de Gunn, diodo de varactor, etc.
Transistores de la microonda: transistor de efecto de campo (FET), alto transistor de movilidad de electrón (HEMT), transistor bipolar de la heterounión (HBT), etc.
Circuito integrado: circuito integrado monolítico de la microonda (MMIC), circuito integrado ultraalto de la velocidad (VHSIC), etc.
Elemento de pasillo

Detalle de la especificación

GaAs (arseniuro de galio) para los usos del LED
Artículo Especificaciones Observaciones
Tipo de la conducción SC/n-type
Método del crecimiento VGF
Dopante Silicio
Oblea Diamter 2, 3 y 4 pulgadas Lingote o como-corte disponible
Crystal Orientation (100) 2°/6°/15° de (110) El otro misorientation disponible
DE EJ o los E.E.U.U.
Concentración de portador (0.4~2.5) E18/cm3
Resistencia en el RT (1.5~9) E-3 Ohm.cm
Movilidad 1500~3000 cm2s/V.sec
Grabado de pistas Pit Density <500>
Marca del laser a petición
Final superficial P/E o P/P
Grueso 220~350um
Epitaxia lista Sí
Paquete Solo envase o casete de la oblea

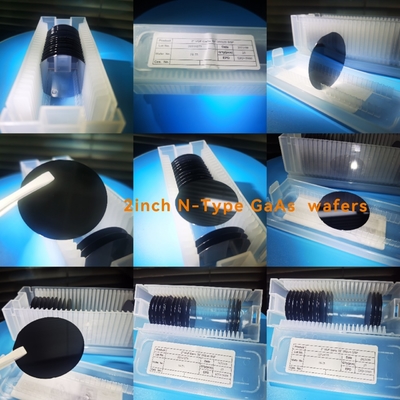

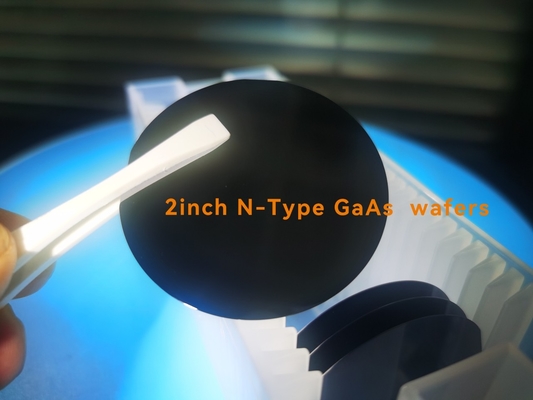

Exhibición del producto

tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs 0


SOBRE NUESTRO ZMKJ

ZMKJ localiza en la ciudad de Shangai, que es la mejor ciudad de China, y se funda nuestra fábrica
en la ciudad de Wuxi en 2014. Nos especializamos en el proceso de una variedad de materiales en las obleas, substratos
y custiomized parts.components de cristal óptico ampliamente utilizado en la electrónica, la óptica,
optoelectrónica y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales
y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares
y servicios para sus proyectos del R&D.
Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestro
buenos reputatiaons. también podemos proporcionar tan algunos otros substratos de los materiales como gusto: Sic oblea


tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs 1

Empaquetado – Logistcs
Las preocupaciones de Worldhawk por cada uno detallan del paquete, limpieza, tratamiento antiestático, por electrochoque.
¡Según la cantidad y la forma del producto, tomaremos un diverso proceso de empaquetado!
tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs 2tipo substratos del método P del crecimiento de 6Inch VGF del GaAs de las obleas del GaAs 3
FAQ –
Q: ¿Qué usted puede suministrar logística y coste?
(1) aceptamos a DHL, Fedex, TNT, UPS, el ccsme, SF y por el MANDO
 y condición de la paga del depósito del 50%, el 50% antes de entrega.

Q: ¿Cuál es plazo de expedición?
Para el inventario: la entrega es 5 días laborables después de orden.
Para los productos modificados para requisitos particulares: la entrega es 2 o 3 workweeks después de orden.


Q: ¿Cuál es el MOQ?
(1) para el inventario, el MOQ es 5pcs.
(2) para los productos modificados para requisitos particulares, el MOQ es 10pcs-30pcs.
Q: ¿Usted tiene informe de inspección para el material?
Podemos suministrar el informe de detalle para nuestros productos.
