Detalles del producto
Lugar de origen: China.
Nombre de la marca: ZMSH
Número de modelo: Wafer de GaAs
Condiciones de pago y envío
El material: |
Arsenuro de galio |
Tamaño: |
3 pulgadas 4 pulgadas 6 pulgadas |
El grosor: |
personalizado |
dopante: |
Si/ Zn |
orientación: |
El valor de las emisiones de CO2 |
El tipo: |
Primero |
El material: |
Arsenuro de galio |
Tamaño: |
3 pulgadas 4 pulgadas 6 pulgadas |
El grosor: |
personalizado |
dopante: |
Si/ Zn |
orientación: |
El valor de las emisiones de CO2 |
El tipo: |
Primero |
2 pulgadas Gallio Arsenuro Wafer GaAs epitaxial Wafer para LD Diodo láser, semiconductor epitaxial wafer, 3 pulgadas GaAs wafer, GaAs de cristal único Wafer 2 pulgadas 3 pulgadas 4 pulgadas GaAs sustratos para LD aplicación,con un contenido de dióxido de carbono superior o igual a 10%,, Wafer epitaxial con láser de arseniuro de galio
Características de la oblea epitaxial láser GaAs
- utilizan obleas de GaAs para fabricar
- apoyar las personalizadas con diseño de ilustraciones
- bandgap directo, emite luz de manera eficiente, utilizado en láseres.
- en el rango de longitud de onda de 0,7 μm a 0,9 μm, estructuras de pozo cuántico
- utilizando técnicas como MOCVD o MBE, grabado, metalización y embalaje para lograr la forma final del dispositivo
Descripción de la oblea epitaxial con láser GaAs
La oblea epitaxial de arseniuro de galio (GaAs) es un material semiconductor importante, ampliamente utilizado en optoelectrónica y dispositivos electrónicos de alta frecuencia.
Se cultiva en un sustrato de arseniuro de galio mediante tecnología de crecimiento epitaxial y tiene excelentes propiedades optoelectrónicas.
Las características directas de banda de GaAs lo hacen particularmente prominente en los diodos emisores de luz (LED) y los diodos láser (LD),que pueden emitir luz de manera eficiente y son adecuados para comunicaciones ópticas y tecnologías de visualización.
En comparación con el silicio, GaAs tiene una mayor movilidad de electrones y puede soportar velocidades de conmutación más rápidas, lo que es particularmente adecuado para dispositivos de radio frecuencia (RF) y microondas.
Además, las obleas epitaxiales de GaAs muestran buena estabilidad y características de bajo ruido en entornos de alta temperatura, lo que las hace adecuadas para varias aplicaciones de alta potencia y alta frecuencia.
Durante el proceso de fabricación, las tecnologías de crecimiento epitaxial comúnmente utilizadas incluyen la deposición de vapor químico orgánico metálico (MOCVD) y la epitaxia de haz molecular (MBE),que garanticen la alta calidad y uniformidad de la capa epitaxial.
Después de la fabricación, la oblea epitaxial de GaAs se somete a procesos como el grabado, la metalización y el embalaje para finalmente formar dispositivos electrónicos y optoelectrónicos de alto rendimiento.
Con el avance de la ciencia y la tecnología, los campos de aplicación de las obleas epitaxiales de GaAs continúan expandiéndose, especialmente en los campos de las comunicaciones ópticas, las células solares y los sensores,que muestran amplias perspectivas de mercado.
Más acerca de la oblea epitaxial de láser GaAs
Como proveedor líder de sustratos de GaAs, ZMSH se especializa en la fabricación de sustratos de obleas de arseniuro de galio (GaAs) preparados para Epi.
Ofrecemos una variedad de tipos, incluyendo las obleas semiconductoras de tipo n, C-doped, y p-type en grados primos y ficticios.
La resistividad de nuestros sustratos de GaAs varía en función de los dopantes utilizados: las obleas dopadas con silicio o zinc tienen un rango de resistividad de (0,001 0,009) ohm·cm,mientras que las obleas dopadas con carbono tienen una resistividad ≥ 1 × 10^7 ohm·cm.
Nuestras obleas de GaAs están disponibles en orientaciones cristalinas de (100) y (111) con tolerancias de orientación de (100) de 2 °, 6 ° o 15 ° de desvío.
La densidad de pozo de grabado (EPD) para nuestras obleas de GaAs es típicamente <5000/cm2 para aplicaciones LED y <500/cm2 para diodos láser (LD) y microelectrónica.
Detalles de la oblea epitaxial con láser GaAs
| Parámetro | VCSEL | PD |
| el tipo de interés | 25G y 50G | 10G/25G/50G |
| longitud de onda | 850 nm | / |
| tamaño | 4 pulgadas / 6 pulgadas | 3 pulgadas/4 pulgadas/6 pulgadas |
| Modo de cavidad Tolerancia | Dentro del ± 3% | |
| Modo de cavidad Uniformidad | ≤ 1 por ciento | |
| Nivel de dopaje Tolerancia | Dentro del ±30% | |
| Nivel de dopaje Uniformidad | ≤ 10% | |
| PL Uniformidad de la longitud de onda | Std.Dev es mejor que 2nm @ interior 140mm | |
| Uniformidad del grosor | Mejor que ± 3% @interior 140 mm | |
| Fracción mol x Tolerancia | Dentro de ± 0.03 | |
| Fracción mol x Uniformidad | ≤ 003 | |

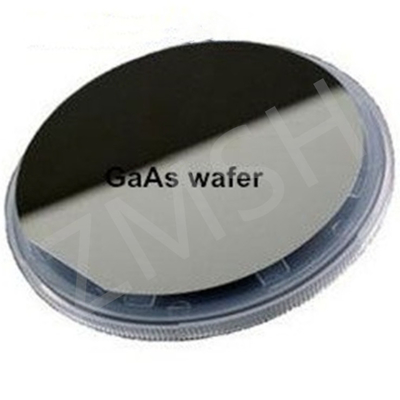

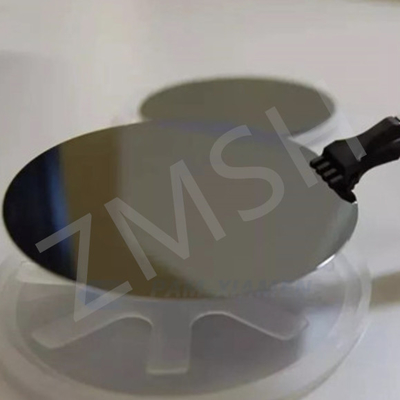

Otras muestras de GAAsOblea epitaxial con láser
Recomendaciones de productos similares
1.2" S Wafer EPI de semiconductor GaP dopado tipo N tipo P tipo 250um 300um diodos emisores de luz
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Capa de oxidación húmeda seca 100nm 300nm
Preguntas frecuentes
1P: ¿Qué pasa con el costo de las obleas epitaxiales láser GaAs en comparación con otras obleas?
R: Las obleas epitaxiales de láser GaAs tienden a ser más caras que las obleas de silicio y algunos otros materiales semiconductores.
2P: ¿Qué hay de las perspectivas futuras de los GAAs?el tratamiento con láser epitaxialOferta?
R: Las perspectivas futuras de las obleas epitaxiales láser de GaAs son bastante prometedoras.
