LT Thin Films Wafers 42°Y de las obleas LN de LiTaO3 LiNbO3

Oblea del LT y de LN

El principio de base de los dispositivos de la SIERRA es la generación de ondas superficiales elásticos de señales eléctricas y de su reconversión. El material del substrato es un cristal piezoeléctrico tal cuarzo (SiO2), el tantalato del litio (LiTaO3) o el niobato del litio (LiNbO3). Éste es los solos materiales cristalinos, que se cortan después del proceso del crecimiento con una orientación definida a una oblea. NQW produjo esta oblea para la fabricación de la SIERRA y los centros del R&D. Encuentre por favor debajo de requisitos típicos de la especificación.

Uso

Utilizado principalmente en campos fotoeléctricos y otros

Especificación

Oblea size4 " 6" 4" 6"
Diámetro (milímetro) 100,0 ± 0,2 del ± 0.2150.0 del ± 0.2100.0 del ± 0.2150.0
Grueso (μm) 350 ± 20 del ± 20200/350 del ± 20200/350 del ± 20500
Y girada Orientation128º axis128º giró Y Y girada axis36-50º axis36-50º giró eje de Y
Plano de la orientación (milímetro) 32,5 ± 1,0 del ± 1.047.5 del ± 1.032.5 del ± 1.047.5
NTV (μm) ≦4≦4≦4≦4
PLNTV (≦0.5μm, tamaño 5m m) (%) del sitio 100100100100
Sori (μm) ≦50≦50≦50≦75/≦50
Superficie: Frente sidePolishedPolishedPolishedPolished
Superficie: Detrás sideLapped
(CROMATOGRAFÍA GASEOSA #2000) traslapado
(CROMATOGRAFÍA GASEOSA #2000) traslapado
(GC#1000) traslapado
(GC#2000/GC#1000)

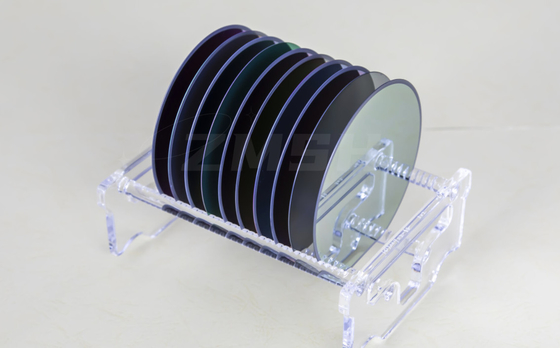

Exhibición del producto

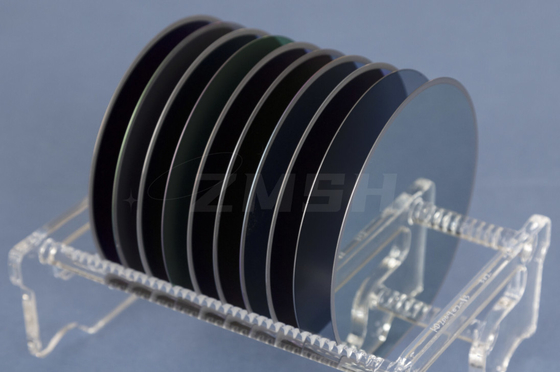

LT Thin Films Wafers 42°Y de las obleas LN de LiTaO3 LiNbO3 0

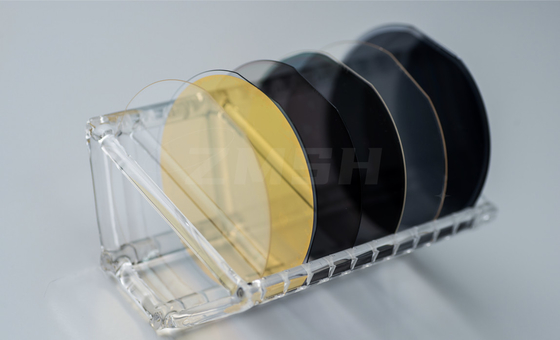

LT Thin Films Wafers 42°Y de las obleas LN de LiTaO3 LiNbO3 1
