Sic substrato
>
|
|
| Lugar de origen | China |
| Nombre de la marca | zmkj |
| Número de modelo | 6h-n, 4h-semi |
10 milímetros X 10 milímetros de tipo semiaislante sic grado sic Crystal Substrate de 6H de la investigación del substrato
el tipo de la producción del grado del grado substratos SIMULADOS sic, substratos para un dispositivo de semiconductor, 4h-semi 4h-N de 4inch dia100m 4H-N del carburo de silicio modificó las obleas cuadradas de la forma para requisitos particulares sic, 10 milímetros x 10 milímetros de tipo semiaislante de 6H sic, grado de la investigación, sic Crystal Substrate
Áreas de aplicación
1 diodos de Schottky de los dispositivos electrónicos de alta frecuencia y del poder más elevado,
JFET, BJT, PiN, diodos, IGBT, MOSFET
2 dispositivos optoelectrónicos: utilizado principalmente en GaN/el material sic azul del substrato del LED (GaN/sic) LED
Advantagement
• Unión mal hecha baja del enrejado
• Alta conductividad termal
• Bajo consumo de energía
• Características transitorias excelentes
• Alto hueco de banda
Los substratos clasifican de estándar
|
especificación del substrato del carburo de silicio de 4 pulgadas de diámetro (sic) |
|||||||||
| Grado | Grado cero de MPD | Grado de la producción | Grado de la investigación | Grado simulado | |||||
| Diámetro | 100,0 mm±0.5 milímetro | ||||||||
| Grueso | 350 μm±25μm (el grueso 200-500um también es aceptable) | ||||||||
| Orientación de la oblea | De eje: 4.0° hacia <1120> ±0.5° para 4H-N/4H-SI en eje: <0001> ±0.5° para 6H-N/6H-SI/4H-N/4H-SI | ||||||||
| Densidad de Micropipe | cm2s ≤1 | cm2s ≤5 | cm2s ≤15 | cm2s ≤50 | |||||
| Resistencia | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 0.02~0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| Plano primario y longitud | {10-10} ±5.0°, 32,5 mm±2.0 milímetro | ||||||||
| Longitud plana secundaria | 18.0mm±2.0 milímetro | ||||||||
| Orientación plana secundaria | Silicio cara arriba: El 90° CW. de ±5.0° plano primero | ||||||||
| Exclusión del borde | 3 milímetros | ||||||||
| TTV/Bow /Warp | ≤15μm/≤25μm/≤40μm | ||||||||
| Aspereza | Ra≤1 polaco nanómetro, CMP Ra≤0.5 nanómetro | ||||||||
| Grietas por la luz de intensidad alta | Ninguno | 1 permitida, ≤2 milímetro | ≤ acumulativo 10m m, solo length≤2mm de la longitud | ||||||
| Placas del hex. por la luz de intensidad alta | Área acumulativa el ≤1% | Área acumulativa el ≤1% | Área acumulativa el ≤3% | ||||||
| Áreas de Polytype por la luz de intensidad alta | Ninguno | Área acumulativa el ≤2% | Área acumulativa el ≤5% | ||||||
| Rasguños por la luz de intensidad alta | 3 rasguños a la longitud acumulativa del diámetro 1×wafer | 5 rasguños a la longitud acumulativa del diámetro 1×wafer | 5 rasguños a la longitud acumulativa del diámetro 1×wafer | ||||||
| microprocesador del borde | Ninguno | 3 permitida, ≤0.5 milímetro cada uno | 5 permitida, ≤1 milímetro cada uno | ||||||
| Contaminación por la luz de intensidad alta | Ninguno | ||||||||
Sic la oblea y los lingotes 2-6inch y el otro tamaño modificado para requisitos particulares también pueden ser proporcionados.

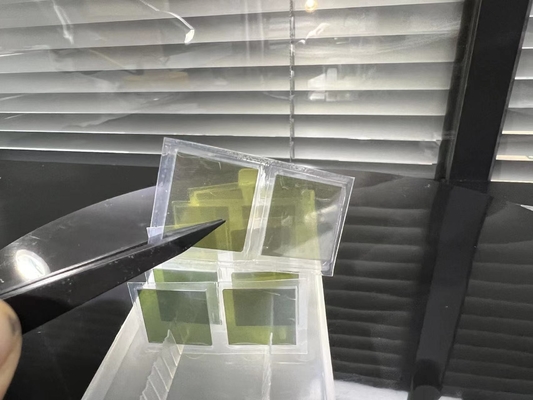

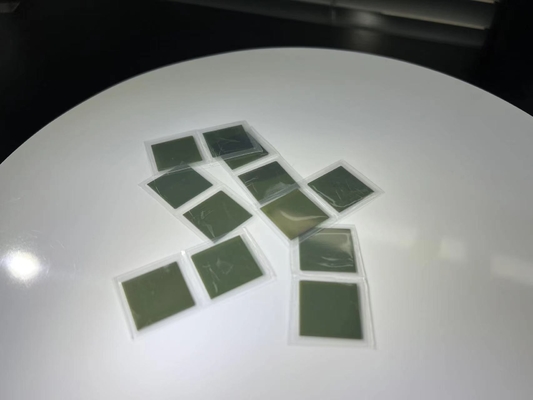

Imágenes de los productos de la entrega antes
RFQ
: obleas de semiconductor y lente óptica, espejos, ventanas, filtros, prismas
: En plazo de expedición general está cerca de un mes para la acción producida de encargo de optics.except unas o una cierta óptica especial.
: Podemos proporcionar muestras libres si tenemos óptica comunes como su petición, mientras que las muestras producidas de encargo no están libres.
MOQ es 10pcs para la mayor parte de la oblea o la lente, mientras que MOQ podría ser solamente de una pieza si usted necesita un elemento en la dimensión grande.
T/T, L/C, VISA, Paypal, Alipay o negociación.
