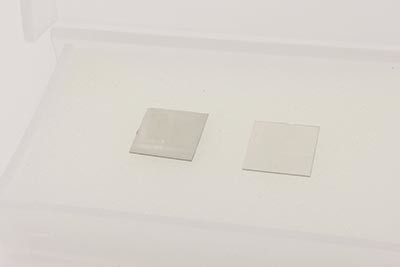

GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación
  • GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación
  • GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación
  • GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación

GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación

Lugar de origen Porcelana
Nombre de la marca ZMSH
Certificación ROHS
Número de modelo disipador de calor
Detalles del producto
Material:
GaN-ON-Dimond
Grueso:
0~1mm
Tamaño:
~2inch
Conductividad termal:
>1200W/m.k
Ra:
<1nm
Ventaja1:
Alta conductividad térmica
Ventaja:
Resistencia a la corrosión
Dureza:
81±18GPa
Alta luz:

GaN On Diamond Wafer

,

HEMT epitaxial GaN On Diamond

,

2 pulgadas Diamond Wafer

Descripción de producto



obleas customzied de GaN& Diamond Heat Sink del método del tamaño MPCVD para el área termal de la gestión



GaN es ampliamente utilizado en los campos de la radiofrecuencia, rápidamente de la carga y otro, pero su funcionamiento y confiabilidad se relacionan con la temperatura en el canal y el efiect de calefacción del julio. Los materiales de uso general del substrato (zafiro, silicio, carburo de silicio) de los dispositivos de poder GaN-basados tienen conductividad termal baja. Limita grandemente la disipación de calor y los requisitos de funcionamiento de alta potencia del dispositivo. Confiando solamente en los materiales tradicionales del substrato (silicio, carburo de silicio) y la tecnología de enfriamiento pasiva, es difícil cumplir los requisitos de la disipación de calor bajo condiciones del poder más elevado, limitando seriamente el lanzamiento del potencial de los dispositivos de poder GaN-basados. Los estudios han mostrado que el diamante puede mejorar perceptiblemente el uso de los dispositivos de poder GaN-basados. Problemas termales existentes del efecto.

El diamante tiene hueco de banda amplio, alta conductividad termal, alta fuerza de campo de la avería, alta movilidad de portador, resistencia da alta temperatura, resistencia del ácido y del álcali, resistencia a la corrosión, resistencia de radiación y otras propiedades superiores
El poder más elevado, de alta frecuencia, los campos des alta temperatura desempeña un papel importante, y se considera como uno de los materiales anchos más prometedores del semiconductor del hueco de banda.


El diamante es un material estupendo de la disipación de calor con excelente rendimiento:
• El diamante tiene la conductividad termal más alta de cualquier material en la temperatura ambiente. Y el calor es la razón importante del fracaso de producto electrónico.



Según estadísticas, la temperatura del empalme de trabajo caerá bajo 10 que el ° C puede doblar la vida del dispositivo. La conductividad termal del diamante es 3 a 3 más altos que el de los materiales termales comunes de la gestión (tales como cobre, carburo de silicio y nitruro de aluminio)
10 veces. Al mismo tiempo, el diamante tiene las ventajas del aislamiento ligero, eléctrico, fuerza mecánica, toxicidad baja y constante dieléctrica baja, que hacen el diamante, es una elección excelente de los materiales de la disipación de calor.


• Dé el juego completo al funcionamiento termal inherente del diamante, que solucionará fácilmente “el problema de la disipación de calor” hecho frente por poder, los dispositivos de poder, el etc. electrónicos.

En el volumen, mejore la confiabilidad y aumentar densidad de poder. Una vez que se soluciona el problema “termal”, el semiconductor también será mejorado perceptiblemente con eficacia mejorando el funcionamiento de la gestión termal,
La vida de servicio y el poder del dispositivo, al mismo tiempo, reducir grandemente los gastos de explotación.




Método de la combinación

  • 1. Diamante en GaN
  • Diamante creciente en la estructura del HEMT de GaN
  • 2. GaN en diamante
  • Crecimiento epitaxial directo de las estructuras de GaN en el substrato del diamante
  • 3. GaN/vinculación del diamante
  • Después de que se prepare el HEMT de GaN, vinculación de la transferencia al substrato del diamante

Área de aplicación

• Comunicación de la radiofrecuencia 5G de la microonda, alerta de radar, comunicación por satélite y otros usos;

• Rejilla elegante de la electrónica de poder, tránsito del tren de alta velocidad, nuevos vehículos de la energía, productos electrónicos de consumo y otros usos;

Luces LED de la optoelectrónica, lasers, fotodetectores y otros usos.



Diamante en GaN

Utilizamos el equipo de la deposición de vapor químico del plasma de la microonda para alcanzar crecimiento epitaxial del material policristalino del diamante con un grueso de <10um on="" a="" 50=""> (HEMT silicio-basado del nitruro del galio de 2 pulgadas). Un microscopio electrónico de exploración y un difractómetro de la radiografía fueron utilizados para caracterizar la morfología superficial, la calidad cristalina, y la orientación del grano de la película del diamante. Los resultados mostraron que la morfología superficial de la muestra era relativamente uniforme, y los granos del diamante mostraron básicamente un crecimiento plano (enfermo). Una orientación plana cristalina más alta. Durante el proceso del crecimiento, el nitruro del galio (GaN) se previene con eficacia de ser grabado al agua fuerte por el plasma del hidrógeno, de modo que las características del GaN antes y después de la capa del diamante no cambien perceptiblemente.

GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación 0





GaN en diamante

En GaN en crecimiento epitaxial del diamante, CSMH utiliza un proceso especial para crecer AlN

AIN como la capa epitaxial de GaN. CSMH tiene actualmente un producto disponible

Epi-listo-GaN en el diamante (AIN en diamante).



Vinculación de GaN/del diamante



Los indicadores técnicos de los productos del diamante del disipador de calor y del oblea-nivel del diamante de CSMH han alcanzado el nivel principal del mundo. La aspereza superficial de la superficie del crecimiento del diamante del oblea-nivel es Ra_2000W/m.K. Enlazando con GaN, la temperatura del dispositivo puede también ser reducida con eficacia, y la estabilidad y la vida del dispositivo pueden ser mejoradas.





GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación 1GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación 2GaN On Diamond And Dimond en el HEMT de GaN Wafer By Epitaxial y la vinculación 3
