8INCH 12INCH 6INCH GaN-En-Si EPI-WAFERS para el uso del RF LED del poder
8 pulgadas 12 pulgadas 6 pulgadas GAN-ON-SI EPI-WAFERS para la aplicación de LED RF POWER
Wafer epitaxial de GaN (EPI de GaN en silicio)
ZMSH es un agente de GaN-on-Si obeliscos epitaxiales en Shanghia.
Introducción
La necesidad de ahorro energético y de avances en los sistemas de información y comunicación es cada vez mayor.Hemos desarrollado un sustrato semiconductor de banda ancha con nitruro de galio (GaN) como material semiconductor de próxima generación.
Concepto: Al cultivar películas finas de GaN de cristal único en sustratos de silicio, podemos producir sustratos de semiconductores grandes y baratos para dispositivos de próxima generación
.
Objetivo: Para electrodomésticos: interruptores e inversores con voltajes de avería en cientos.
Ventajas: Nuestros sustratos de silicio son más baratos para cultivar GaN que otros sustratos de carburo de silicio o zafiro, y podemos proporcionar dispositivos GaN adaptados a los requisitos del cliente.
Glosario
espacio de banda ancha
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Material de banda ancha con buena transparencia óptica y alto voltaje de ruptura eléctrica
Heterojunción
En términos generales, en el campo de los semiconductores, las películas relativamente delgadas de materiales semiconductores con diferentes composiciones se apilan.En el caso de cristales mixtos, se obtienen heterojunciones con interfaces atómicamente lisas y buenas propiedades de interfaz.

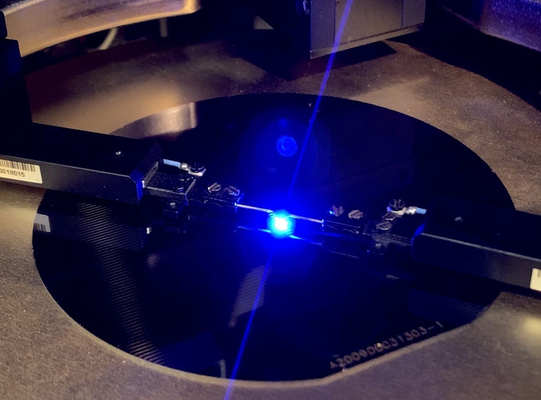

Las especificaciones de las Epi-wafers LED de GaN azul sobre Si
ZMSH Semiconductor se compromete a producir GaN LED epi wafers en sustratos de Si con variados
tamaño de la oblea de 100 mm a 200 mm. La calidad de la oblea cumple las siguientes especificaciones:
Estamos dedicados a proporcionar epiwafers GaN de alta calidad para aplicaciones electrónicas de potencia, RF y Micro-LED.
Historia • Fundada en 2012 como una fundición de plaquetas de GaN
Tecnología • Tecnología patentada de ingeniería de sustratos, diseño de búfer, región activa
Optimización para epistruturas de alta calidad, planas y libres de grietas.
• Los miembros del equipo técnico principal tienen más de 10 años de experiencia en GaN
Capacidad
• Sala limpia de clase 1000 de 3300 m2
• 200 000 piezas/año para epiwafers de 150 mm de GaN
Producto
La diversidad
• GaN sobre Si (hasta 300 mm)
• GaN sobre SiC (hasta 150 mm)
• GaN-en-HR_Si (hasta 200 mm)
• GaN en zafiro (hasta 150 mm)
• GaN sobre GaN
• ~400 patentes registradas en China, EE.UU., Japón, etc.
con > 100 concedidos
• Licencia de ~ 80 patentes de imec
• Certificado ISO9001:2015 para el diseño y
Fabricación de material de GaN epi
