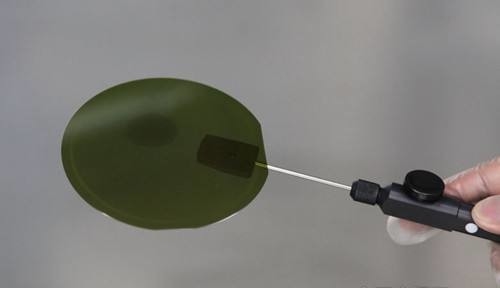

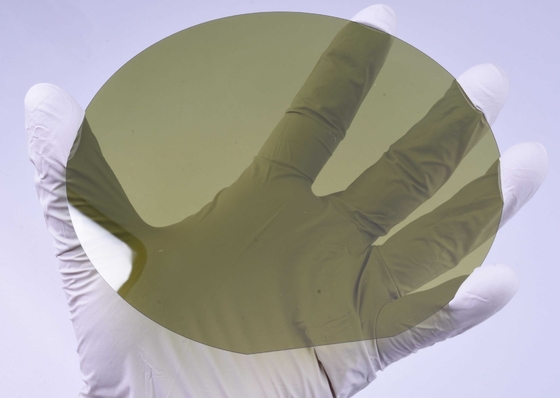

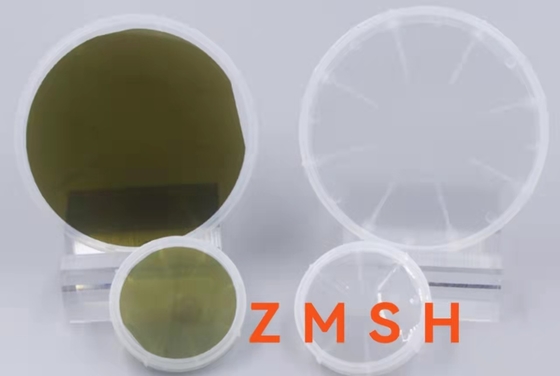

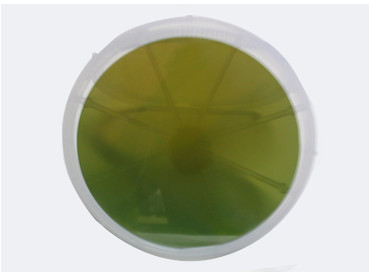

obleas de GaN-EN-SIC EPI de la oblea del nitruro del galio de 4inch 6inch

obleas de la capa del GaN-EN-Si EPI de las obleas de la capa de 4inch 6inch GaN-EN-SIC EPI

Alrededor GaN-en-GaN la característica de GaN-en-SIC introduzca

Oblea epitaxial de GaN: Según los diversos substratos, se divide principalmente en cuatro tipos: GaN-en-Si, GaN-en-SIC, GaN-en-zafiro, y GaN-en-GaN.

GaN-en-Si: La producción actual de la producción de la industria es baja, pero hay un potencial enorme para la reducción de costes: porque el Si es el material más maduro, más sin defecto, y más barato del substrato; al mismo tiempo, el Si se puede ampliar a los fabs de la oblea de 8 pulgadas, reduce el coste de producción de unidad, de modo que el coste de la oblea sea el solamente un por ciento del del sic bajo; la tasa de crecimiento de Si es 200 a 300 veces que del material sic cristalino, y la diferencia fabulosa correspondiente del consumo de la depreciación y de energía del equipo en coste, las obleas epitaxiales del etc. GaN-en-Si se utilizan principalmente en la fabricación de dispositivos electrónicos del poder, y la tendencia técnica es optimizar tecnología en grande de la epitaxia.

GaN-en-SIC: Combinando la conductividad termal excelente de sic con la densidad de poder más elevado y las capacidades de pequeñas pérdidas de GaN, es un material conveniente para el RF. Limitado por sic el substrato, el tamaño actual todavía se limita a 4 pulgadas y a 6 pulgadas, y 8 pulgadas no se han promovido. Las obleas epitaxiales de GaN-en-SIC se utilizan principalmente para fabricar los dispositivos de la radiofrecuencia de la microonda.

GaN-en-zafiro: Utilizado principalmente en el mercado del LED, el tamaño de la corriente principal es 4 pulgadas, y la cuota de mercado de los microprocesadores de GaN LED en los substratos del zafiro ha alcanzado más el de 90%.

GaN-en-GaN: El mercado del uso principal de GaN usando los substratos homogéneos es los lasers azules/verdes, que se utilizan en la exhibición del laser, el almacenamiento de laser, la iluminación del laser y otros campos.

Diseño y fabricación del dispositivo de GaN: Los dispositivos de GaN se dividen en los dispositivos de la radiofrecuencia y los dispositivos electrónicos del poder. Los productos del dispositivo de la radiofrecuencia incluyen el PA, LNA, los interruptores, MMICs, los etc., que se orientan al satélite de la estación base, al radar y a otros mercados; los productos del dispositivo electrónico del poder incluyen SBD, FET del normally-off. , Normal-en el FET, FET de Cascode y otros productos para la carga inalámbrica, interruptor, sobre que sigue, inversor, convertidor y otros mercados.
Según el proceso, se divide en dos categorías: Proceso y SBD, proceso de la radiofrecuencia del HEMT, de HBT del dispositivo electrónico del poder de PowerFET.

Usos

Especificaciones para GaN-en-GaN los substratos para cada grado
