Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: zmkj
Número de modelo: 6h-n, 4h-semi
Condiciones de pago y envío
Cantidad de orden mínima: 1pcs
Precio: by required
Detalles de empaquetado: Empaquetado en un ambiente del sitio limpio de la clase 100, en los casetes de solos envases de la o
Tiempo de entrega: 10-20days
Capacidad de la fuente: 100pcs/months
Material: |
SIC cristalino |
Industria: |
oblea de semiconductor |
Uso: |
semiconductor, llevado, dispositivo, electrónica de poder, 5G |
Color: |
Azul, verde, blanco |
Tipo: |
4H, 6H, DOPADO, ninguna pureza dopada, elevada |
Material: |
SIC cristalino |
Industria: |
oblea de semiconductor |
Uso: |
semiconductor, llevado, dispositivo, electrónica de poder, 5G |
Color: |
Azul, verde, blanco |
Tipo: |
4H, 6H, DOPADO, ninguna pureza dopada, elevada |
tipo de la producción del grado del grado substratos SIMULADOS sic, substratos de 4inch dia100m 4H-N del carburo de silicio para un dispositivo de semiconductor,
4h-semi 4h-N modificó las obleas cuadradas de la forma para requisitos particulares sic
Áreas de aplicación
1 diodos de Schottky de los dispositivos electrónicos de alta frecuencia y del poder más elevado,
JFET, BJT, PiN, diodos, IGBT, MOSFET
2 dispositivos optoelectrónicos: utilizado principalmente en GaN/el material sic azul del substrato del LED (GaN/sic) LED
Advantagement
• Unión mal hecha baja del enrejado
• Alta conductividad termal
• Bajo consumo de energía
• Características transitorias excelentes
• Alto hueco de banda
Carborundo sic cristalino de la oblea del substrato del carburo de silicio
PROPIEDADES MATERIALES DEL CARBURO DE SILICIO
| Nombre de producto: | Substrato cristalino del carburo de silicio (sic) | ||||||||||||||||||||||||
| Descripción de producto: | 2-6inch | ||||||||||||||||||||||||
| Parámetros técnicos: |
|
||||||||||||||||||||||||
| Especificaciones: | 6H N-tipo N-tipo dia2 semiaislante “x0.33mm, dia2” x0.43mm, dia2 ' x1mmt, tiro de 10x10m m, de 10x5m m solo o tiro doble, Ra de 4H <10a> | ||||||||||||||||||||||||
| Empaquetado estándar: | bolso limpio 1000 sitio limpio, 100 o solo empaquetado de la caja |
2. los substratos clasifican de estándar
|
especificación del substrato del carburo de silicio de 4 pulgadas de diámetro (sic) |
|||||||||
| Grado | Grado cero de MPD | Grado de la producción | Grado de la investigación | Grado simulado | |||||
| Diámetro | 100,0 mm±0.5 milímetro | ||||||||
| Grueso | 350 μm±25μm (el grueso 200-500um también es aceptable) | ||||||||
| Orientación de la oblea | De eje: 4.0° hacia <1120> ±0.5° para 4H-N/4H-SI en eje: <0001> ±0.5° para 6H-N/6H-SI/4H-N/4H-SI | ||||||||
| Densidad de Micropipe | cm2s ≤1 | cm2s ≤5 | cm2s ≤15 | cm2s ≤50 | |||||
| Resistencia | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 0.02~0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| Plano primario y longitud | {10-10} ±5.0°, 32,5 mm±2.0 milímetro | ||||||||
| Longitud plana secundaria | 18.0mm±2.0 milímetro | ||||||||
| Orientación plana secundaria | Silicio cara arriba: El 90° CW. de ±5.0° plano primero | ||||||||
| Exclusión del borde | 3 milímetros | ||||||||
| TTV/Bow /Warp | ≤15μm/≤25μm/≤40μm | ||||||||
| Aspereza | Ra≤1 polaco nanómetro, CMP Ra≤0.5 nanómetro | ||||||||
| Grietas por la luz de intensidad alta | Ninguno | 1 permitida, ≤2 milímetro | ≤ acumulativo 10m m, solo length≤2mm de la longitud | ||||||
| Placas del hex. por la luz de intensidad alta | Área acumulativa el ≤1% | Área acumulativa el ≤1% | Área acumulativa el ≤3% | ||||||
| Áreas de Polytype por la luz de intensidad alta | Ninguno | Área acumulativa el ≤2% | Área acumulativa el ≤5% | ||||||
| Rasguños por la luz de intensidad alta | 3 rasguños a la longitud acumulativa del diámetro 1×wafer | 5 rasguños a la longitud acumulativa del diámetro 1×wafer | 5 rasguños a la longitud acumulativa del diámetro 1×wafer | ||||||
| microprocesador del borde | Ninguno | 3 permitida, ≤0.5 milímetro cada uno | 5 permitida, ≤1 milímetro cada uno | ||||||
| Contaminación por la luz de intensidad alta | Ninguno | ||||||||
Sic la oblea y los lingotes 2-6inch y el otro tamaño modificado para requisitos particulares también puede ser proporcionado.

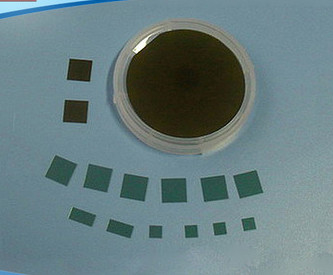

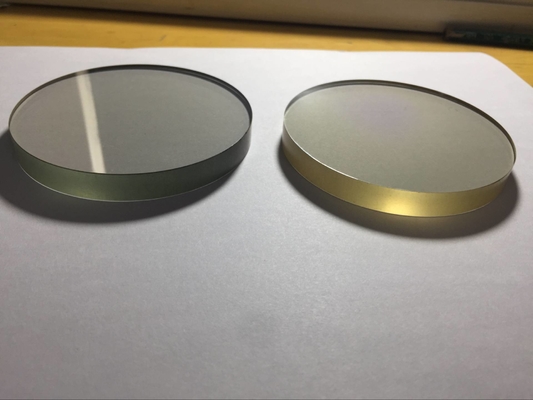

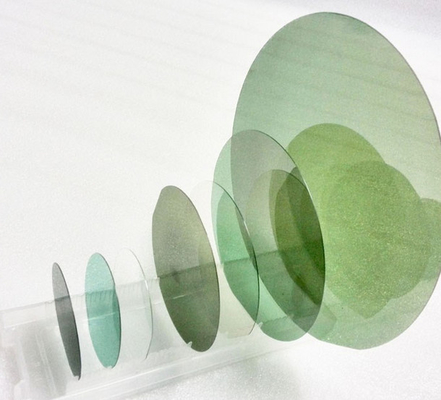

3.Pictures de los productos de la entrega antes
: obleas de semiconductor y lente óptica, espejos, ventanas, filtros, prismas
: En plazo de expedición general está cerca de un mes para la acción producida de encargo de optics.except unas o una cierta óptica especial.
: Podemos proporcionar muestras libres si tenemos óptica comunes como su petición, mientras que las muestras producidas de encargo no están libres.
MOQ es 10pcs para la mayor parte de la oblea o la lente, mientras que MOQ podría ser solamente de una pieza si usted necesita un elemento en la dimensión grande.
T/T, L/C, VISA, Paypal, Alipay o negociación.
