Substrato de HVPE GaN u oblea de GaN Template EPI para los usos del RF

Detalles del producto

Lugar de origen: CHINA

Nombre de la marca: zmsh

Número de modelo: GaN-001

Condiciones de pago y envío

Cantidad de orden mínima: 1pcs

Precio: by case

Detalles de empaquetado: sola caja de la oblea en sitio de limpieza de 100 grados

Tiempo de entrega: 2-4weeks

Condiciones de pago: L/C, T/T

Capacidad de la fuente: 10PCS/Month

Consiga el mejor precio
Resaltar:

sola oblea gan cristalina del epi

,

oblea gan del epi de la plantilla

,

substratos gan de la plantilla

Material:
Solo cristal de GaN
Industria:
Oblea de semiconductor, LED
Uso:
dispositivo de semiconductor, oblea del LD, oblea del LED, detector del explorador, laser,
Tipo:
HVPE y plantilla
Modificado para requisitos particulares:
AUTORIZACIÓN
Tamaño:
2inchx0.35mmt común
Material:
Solo cristal de GaN
Industria:
Oblea de semiconductor, LED
Uso:
dispositivo de semiconductor, oblea del LD, oblea del LED, detector del explorador, laser,
Tipo:
HVPE y plantilla
Modificado para requisitos particulares:
AUTORIZACIÓN
Tamaño:
2inchx0.35mmt común
Substrato de HVPE GaN u oblea de GaN Template EPI para los usos del RF

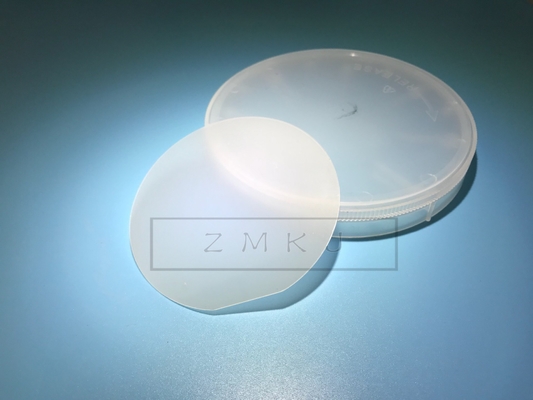

oblea de GaN del nitruro del galio del método de 2inch HVPE, substratos libres para el applicaion del LED, microprocesadores de GaN del tamaño de 10x10m m, oblea de GaN de la situación de HVPE GaN

Sobre GaN Feature introduzca

La demanda creciente para las capacidades de alta velocidad, das alta temperatura y altas del manejo de la potencia ha hecho que la industria del semiconductor repiensa la opción de los materiales usados como semiconductores. Por ejemplo,

tan diverso más rápidamente y dispositivos computacionales más pequeños se presentan, el uso del silicio están haciendo difícil sostener la ley de Moore. Pero también en electrónica de poder, la oblea de semiconductor de GaN se crece tan hacia fuera para la necesidad.

Debido a su voltaje de avería único de las características (alto actual máximo, alto, y alta frecuencia que cambia), nitruro GaN del galio es el material único de la opción para solucionar los problemas de energía del futuro. GaN basó sistemas tiene eficacia de mayor potencia, apagones así de reducción, interruptor en una frecuencia más alta, así reduciendo tamaño y el peso.

La tecnología de GaN se utiliza en usos de alta potencia numerosos tales como fuentes industriales, del consumidor y del servidor de alimentación, impulsión solar, de la CA e inversores de UPS, y coches híbridos y eléctricos. Además,

GaN se adapta idealmente para los usos del RF tales como estaciones base, radares y televisión por cable celulares

infraestructura en el establecimiento de una red, sectores del espacio aéreo y de la defensa, gracias a su alta fuerza de la avería, figura de poco ruido y altas linearidades.Substrato de HVPE GaN u oblea de GaN Template EPI para los usos del RF 0

Usos

  1. - Diversos LED: LED blanco, LED violeta, LED ultravioleta, LED azul
  2. - Detección ambiental
  3. Substratos para el crecimiento epitaxial por MOCVD etc
  4. - Diodos láser: LD violeta, LD verde para los proyectores ultra pequeños.
  5. - Dispositivos electrónicos del poder
  6. - Dispositivos electrónicos de alta frecuencia
  7. Exhibición de la proyección del laser, dispositivo de poder, etc.
  8. Almacenamiento de la fecha
  9. Iluminación económica de energía
  10. Dispositivos electrónicos de gran eficacia
  11. Nueva tecnología del hidrógeno del solor de la energía
  12. Banda del terahertz de la fuente de luz

Especificaciones para el grado de GaN Substrates LED

2" GaN Substrates
Artículo GAN-FS-n
Dimensiones ± 1m m de Ф 50.8m m
Marco Defect Density
Nivel de C > 2 cm2s
Grueso 330 µm del ± 25
Orientación ± 0.5° de C-AXIS (0001)
Plano de la orientación ± 0.5°, (de 1-100) ± 16,0 1.0m m
Plano secundario de la orientación ± 3°, 8,0 ± 1.0m m (de 11-20)
TTV (variación total del grueso) µm ≤15
ARCO µm ≤20
Tipo de la conducción N-tipo
Resistencia (300K) < 0="">
Densidad de dislocación Menos que los cm2s 5x106
Superficie usable > el 90%
Polaco Front Surface: Ra < 0="">
Superficie trasera: Tierra fina
Paquete Empaquetado en un ambiente del sitio limpio de la clase 100, en solos envases de la oblea, bajo atmósfera del nitrógeno.

Substrato de HVPE GaN u oblea de GaN Template EPI para los usos del RF 1

El quanlity macro del defecto es <30pcs para el campo común de las obleas del grado del LED (15-30pcs)

Nuestros servicios

1. Fabricación y venta directas de la fábrica.

2. Rápidamente, citas exactas.

3. Contéstele en el plazo de 24 horas de trabajo.

4. ODM: El diseño modificado para requisitos particulares está disponible.

5. Velocidad y entrega preciosa.

FAQ

Q: ¿Hay producto común o estándar?

: Sí, tamaño común como tamaño estándar de like2inch 0.3m m siempre en la acción.

Q: ¿Cómo sobre la política de las muestras?

: triste, pero sugiera que usted pueda readquirir un cierto tamaño de 10x10m m para la prueba en primer lugar.

Q: ¿Si yo ahora ponen una orden, cuánto tiempo sería antes de que consiguiera entrega?

: el tamaño estándar en existencia en 1weeks se puede expresar después del pago.

y nuestro término del pago es depósito del 50% e izquierdo antes de entrega.

Substrato de HVPE GaN u oblea de GaN Template EPI para los usos del RF 2
