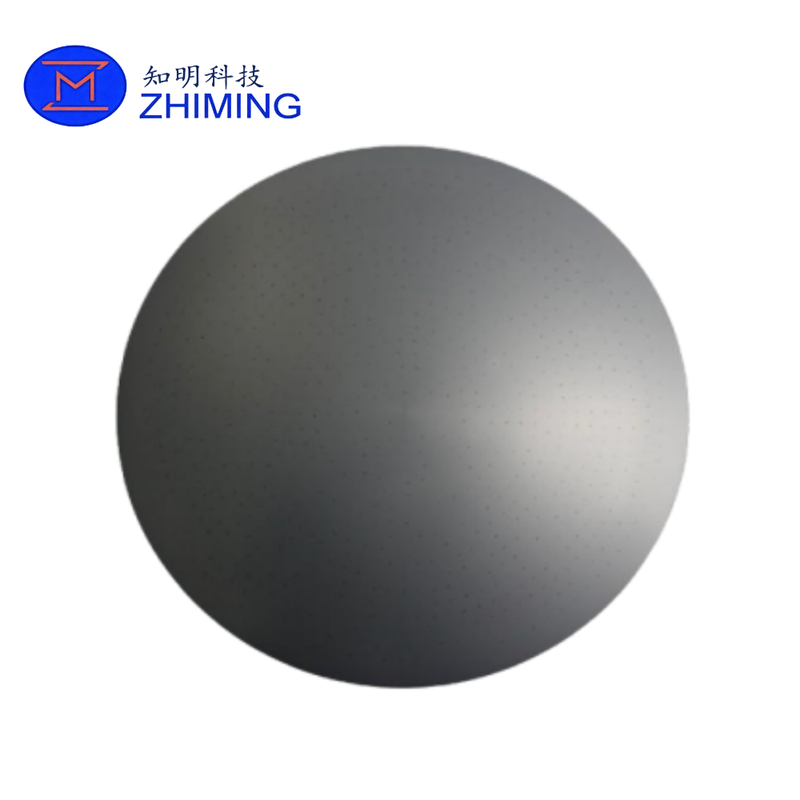

El electrodo de carburo de silicio (SiC) CVD es un componente de cámara de semiconductores de alto rendimiento diseñado para grabado de plasma, PECVD, ICP y sistemas avanzados de procesamiento de obleas.Fabricado a partir de carburo de silicio de deposición química por vapor (CVD) de alta pureza, el electrodo ofrece una resistencia excepcional a la erosión del plasma, estabilidad térmica y consistencia eléctrica a largo plazo en ambientes de semiconductores agresivos.

En comparación con los electrodos de silicio convencionales, los electrodos SiC CVD proporcionan una vida útil operativa significativamente mejorada, menor generación de partículas,y resistencia superior a las sustancias químicas plasmáticas a base de flúor y cloroEstas ventajas las convierten en una solución ideal para fábricas de semiconductores avanzadas que requieren un procesamiento estable, controlado por la contaminación y de alto rendimiento.

Diseñados para aplicaciones de plasma duras, los electrodos SiC mantienen características eléctricas y térmicas estables durante ciclos de procesamiento prolongados, lo que ayuda a mejorar la repetibilidad del proceso, el tiempo de actividad de la cámara,y el rendimiento de las obleas.

Por qué se utilizan electrodos CVD SiC en sistemas de plasma semiconductor

En las cámaras de plasma de semiconductores, los electrodos son esenciales para:

• Generación y estabilización de plasma
• Transmisión de energía de RF
• Control de campo eléctrico
• Uniformidad de la distribución del gas
• Repetibilidad del proceso

Bajo la exposición al plasma de alta energía, los electrodos de silicio convencionales sufren gradualmente:

• Erosión del plasma
• Degradación de la superficie
• Derramamiento de partículas
• Deformación térmica
• Desviación eléctrica

Los electrodos CVD SiC superan estas limitaciones a través de su densa estructura cristalina, alta pureza y excelente resistencia a la corrosión.

Ventajas clave de los electrodos de carburo de silicio CVD

Resistencia al plasma excepcional

El SiC CVD demuestra una excelente resistencia a las sustancias químicas plasmáticas a base de flúor y cloro, entre ellas:

• CF4
• SF6
• NF3
• C2

Esto reduce significativamente la erosión del electrodo y prolonga la vida útil operativa bajo exposición continua al plasma.

Vida útil muy larga

En comparación con los electrodos de silicio tradicionales, los electrodos de SiC generalmente pueden lograr:

• 3×10 veces más larga vida útil
• Intervalos de mantenimiento reducidos
• Tiempo de inactividad de la cámara inferior
• Mejora de la utilización del equipo

Generación de partículas bajas

La densa estructura de SiC CVD minimiza el microescamoteo y la degradación de la superficie, reduciendo el riesgo de contaminación y ayudando a mejorar el rendimiento del semiconductor.

Alta conductividad térmica

Una excelente capacidad de disipación de calor ayuda a:

• Estabilizar la temperatura de la cámara
• Reducir el estrés térmico
• Mejorar la uniformidad plasmática
• Mantener la coherencia del proceso

Rendimiento eléctrico estable

Los electrodos de SiC mantienen una resistividad estable y características de RF durante ciclos de producción largos, lo que ayuda a garantizar un comportamiento de plasma consistente y un procesamiento de obleas repetible.

Mecanizado de precisión para semiconductores

Los electrodos se fabrican con una alta precisión dimensional y patrones de distribución de gas personalizables para soportar requisitos avanzados de integración de semiconductores.

Especificaciones técnicas

Aplicaciones de semiconductores

Sistemas de grabado por plasma

Ampliamente utilizado en cámaras de grabado por plasma ICP y RIE que requieren una alta resistencia al plasma y un rendimiento RF estable.

Equipo de CVD y PECVD

Apto para sistemas de deposición que funcionan en condiciones de alta temperatura y gases corrosivos.

Cámaras de plasma de alta potencia

Excelente durabilidad para aplicaciones de procesamiento de plasma de ciclo largo.

Tratamiento de la superficie de las obleas

Se utiliza en la activación de la superficie, la limpieza, la modificación y los pasos avanzados de procesamiento de semiconductores.

Fabricación avanzada de semiconductores

Compatible con líneas de producción de semiconductores de alto rendimiento y nodos de proceso avanzados.

Ventajas en comparación con los electrodos de silicio

Opciones de personalización

Los electrodos SiC personalizados de grado semiconductor están disponibles con:

• Dimensiones personalizadas
• Control de la resistividad RF
• Modelos de agujeros de distribución de gas
• Finalización de la superficie
• Construcciones de montaje
• Diseño del canal de enfriamiento
• Optimización del perfil de borde

Se admite la fabricación basada en OEM y dibujos.

Beneficios del producto para las fábricas de semiconductores

✔ Extensión de la vida útil de los componentes de la cámara
✔ Reducción de la frecuencia de sustitución de los consumibles
✔ Menor riesgo de contaminación por partículas
✔ Mejora de la estabilidad del rendimiento de las obleas
✔ Reducción del tiempo de inactividad del mantenimiento
✔ Mejor consistencia del proceso plasmático
✔ Adecuado para ambientes de plasma de flúor agresivos

Preguntas frecuentes

P1: ¿Se considera que el electrodo SiC es una pieza consumible?

Sí, los electrodos de SiC son componentes consumibles de semiconductores, pero su vida útil es significativamente más larga que los electrodos de silicio convencionales.

P2: ¿Por qué se prefiere el SiC CVD para cámaras de plasma?

El CVD SiC proporciona una resistencia superior a la erosión del plasma, una excelente estabilidad química y una baja generación de partículas bajo condiciones de procesamiento de semiconductores agresivos.

P3: ¿Se puede personalizar el diseño del electrodo?

Sí, el diámetro, el grosor, la resistividad, la disposición del agujero de gas, la estructura de montaje y el acabado de la superficie pueden ser personalizados de acuerdo con los requisitos de la cámara.

P4: ¿Qué procesos de plasma son adecuados para los electrodos de SiC?

Se utilizan ampliamente en:

• Grabación ICP
• Sistemas RIE
• PECVD
• Limpieza de plasma
• Tratamiento de la superficie
• Procesos avanzados de fabricación de obleas

Producto relacionado

Anillo de silicio de precisión (single crystal / policristalline) para sistemas de grabado de plasma semiconductor
