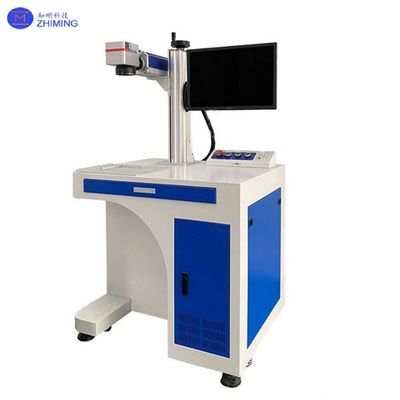

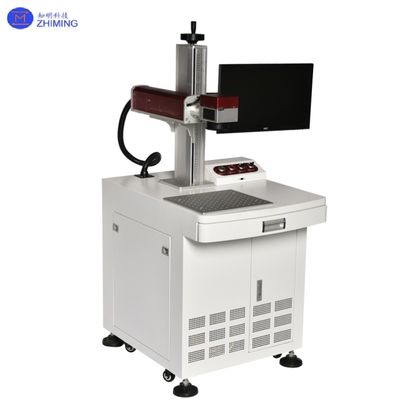

Máquina de marcado por láser de fibra 20W-200W para grabado por láser de metales y no metales
Una máquina de marcado por láser de fibra es una solución industrial avanzada diseñada para proporcionar marcas permanentes de alta resolución (texto, patrones, códigos QR,números de serie) en diversos materiales con precisión a nivel de micronesReconocido por su procesamiento sin contacto, eficiencia energética y estabilidad operativa las 24 horas del día, los 7 días de la semana,ha revolucionado el marcado industrial al reemplazar los métodos tradicionales como la impresión por inyección de tinta (propensa a mancharse) y el grabado mecánico (limitado por la dureza del material).
- ¿ Qué?Mejoras específicas de la empresa
- Soluciones personalizadas: Parámetros de marcado adaptados (por ejemplo, ajustes de potencia/frecuencia) para materiales especializados (por ejemplo, aleaciones de titanio, aluminio anodizado).
- Servicios integrados:
- Apoyo pre-instalación: Análisis del flujo de trabajo en el sitio para optimizar la eficiencia del marcado.
- Mantenimiento postventa: soporte técnico las 24 horas del día y disponibilidad de repuestos para minimizar el tiempo de inactividad.
- Actualizaciones de software: acceso gratuito al reconocimiento de patrones basado en IA para el marcado automático de lotes.
El papel estratégico en la producción
- Aseguramiento de la calidad: garantiza la trazabilidad en todas las industrias (por ejemplo, serialización de dispositivos médicos, autenticación de piezas automotrices).
- Eficiencia de costes: Reduce el desperdicio de material en un 90% en comparación con el grabado químico y elimina los gastos de tinta / consumibles.
- Escalabilidad: Compatible con los sistemas IoT para la integración de datos en tiempo real en la fabricación inteligente.
Esta sinergia de tecnología de vanguardia y soporte integral de servicios posiciona a la máquina de marcado por láser de fibra como un facilitador central de la transformación digital industrial.
Fibrasmáquina de marcado de aserde las especificaciones técnicas
|
Potencia del láser
|
20W 30W 50W 60W 80W 100W 120W 150W 200W |
|
Largura de onda del láser
|
1064 nm |
|
Rango de frecuencia
|
1 a 600 kHz 20 a 200 kHz |
|
Ancho del pulso
|
200n 50-110n |
|
Diámetro del punto
|
Las demás partidas de las placas de aluminio |
|
Calidad del haz
|
Se trata de un valor de 1,5.6 |
|
Dirección de polarización
|
El caso |
|
Velocidad de la talla
|
Se aplican las siguientes medidas: |
|
Rango de grabado
|
110 mm*110 mm (opcional por encargo) |
|
Profundidad del grabado
|
0.1 mm-2.0 mm (dependiendo del material) |
|
Temperatura de trabajo
|
0 a 40 °C |
|
Vía de enfriamiento
|
Refrigeración por aire |
|
Medio ambiente de trabajo
|
Seco, limpio y ventilado |
|
Fuente de alimentación
|
AC220V/50Hz (opcional por encargo) |
|
Consumo de energía
|
Se aplicará el método de cálculo de las emisiones. |
|
Peso del equipo
|
≈ 85KG |
Máquina de marcado por láser de fibra de componentes clave
El sistema de la máquina de marcado por láser de fibra integra cinco subsistemas principales para un funcionamiento coordinado:
1Fuente de luz central: láser de fibra.
- Tecnología:Utiliza fibras de tierras raras (por ejemplo, ytterbio) como medios de ganancia.
- Ventajas:
- Eficiencia de conversión electro-óptica de hasta el 30%.
- Calidad del haz (M2 ≤ 1,05) y larga vida útil (>100.000 horas).
2Sistema óptico: escáner de galvanómetro + lente F-theta.
- Escáner de galvanómetro:Los espejos del eje X / Y desvían el haz láser para el escaneo 2D, logrando velocidades de respuesta a nivel de kHz.
- Lente F-theta:Focaliza el haz a un diámetro de punto de 0,01 ∼0,2 mm, asegurando una alta densidad de energía (106 ∼108 W/cm2).
3. Sistema de control
- El software:Convierte gráficos vectoriales (DXF, AI) o imágenes de raster en comandos legibles por máquina (por ejemplo, EZCAD, MarkMan).
- El hardware:Las interfaces PCI/USB se sincronizan con galvanómetros para ajustes de potencia/frecuencia en tiempo real.
4. Sistemas auxiliares
- - ¿ Qué?Estación de trabajo:Instalaciones para piezas (carga manual/automática).
- Enfriamiento:Sistemas refrigerados por aire (baja potencia) o refrigerados por agua (≥ 30 W).
Máquina de marcado por láser de fibrade lasPrincipios de funcionamiento
El proceso de la máquina de marcado por láser de fibra implica cuatro etapas de interacción láser-material:
La generación de láser
- La luz de la bomba excita los iones de tierras raras en la fibra, creando una inversión de población. La emisión estimulada produce pulsos láser coherentes.
2- El rayo se enfoca.
- Los espejos dirigen el haz a través del escáner y la lente F-theta, formando un punto focal a escala de micrómetros.
3Interacción material.
- Ablación térmica: domina para los metales. La alta densidad de energía derrite/vaporiza las capas superficiales (por ejemplo, oxidación del acero inoxidable para la marca oscura).
- Efectos fotoquímicos: se utiliza para plásticos/cerámicas (por ejemplo, carbonización de ABS).
4Marca de solidificación.
- El enfriamiento rápido (metales) o la estabilización molecular (no metales) conservan las marcas permanentes.

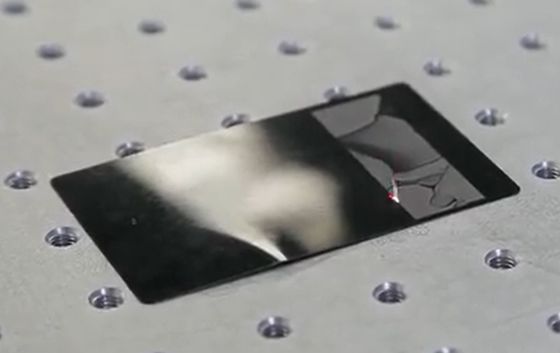

Muestras de proceso de las máquinas de marcado por láser de fibra:
- ¿ Qué?
Máquina de marcado por láser de fibrade las- ¿ Qué?ventajas técnicas
|
Parámetro
|
Desempeño
|
|
Precisión.
|
0.01 mm de tamaño de punto, caracteres de 0,1 mm
|
|
Velocidad.
|
Hasta 10 000 mm/s
|
|
La vida.
|
> 100 000 horas (fuente de láser)
|
|
El mantenimiento.
|
Sin alineación óptica, tiempo de inactividad mínimo
|
|
Compatibilidad material
|
Metales, cerámicas, plásticos y madera
|
Máquina de marcado por láser de fibra para aplicaciones industriales
1. Electrónica y Automoción
- Semiconductores: identificación de las obleas, trazabilidad de los PCB. - ¿ Qué?
- Automotriz: serialización de piezas del motor, lucha contra la falsificación de discos de freno.
2Dispositivos médicos - ¿ Qué?
- Herramientas quirúrgicas: grabado en acero inoxidable. - ¿ Qué?
- Productos farmacéuticos: etiquetado del vial a prueba de alteraciones. - ¿ Qué?
3Aeroespacial y Defensa. - ¿ Qué?
- Componentes de aeronaves: Marcado de piezas de aleación de aluminio (resistentes al calor). - ¿ Qué?
- Materiales compuestos: grabado en capas de fibra (sin delaminación). - ¿ Qué?
4Los bienes de consumo - ¿ Qué?
- Envases de lujo: patrones holográficos a prueba de manipulación.
- Joyería: marcas con micro grabado.
Máquina de marcado por láser de fibra de beneficios ambientales y operativos
- La vida útil es de hasta 100.000 + horas
- Cero consumibles, libre de mantenimiento
- ¿ Qué?
- Apto para todo tipo de metal- ¿ Qué?
Las máquinas de marcado por láser de fibra sobresalen en precisión, velocidad y adaptabilidad, lo que las hace indispensables en industrias que exigen trazabilidad y calidad estética.El uso de la tecnología para la fabricación inteligente (como el MOPA pulsing para aluminio anodizado) y la automatización impulsada por IA amplían aún más su aplicabilidad en la fabricación inteligente..
Las preguntas frecuentes defMáquina de marcado por láser iber
1P: ¿Qué es una máquina de marcado por láser de fibra?
R: Una máquina de marcado por láser de fibra es un dispositivo de alta precisión que utiliza láseres de fibra para crear marcas permanentes (texto, patrones, códigos QR) en superficies metálicas / no metálicas a través de la interacción láser-material.
2P: ¿Qué materiales se pueden marcar con un láser de fibra?
R: Trabaja en metales (acero inoxidable, aluminio), no metales (plásticos, cerámicas) y algunos materiales recubiertos, que cubren artículos industriales y cotidianos.
