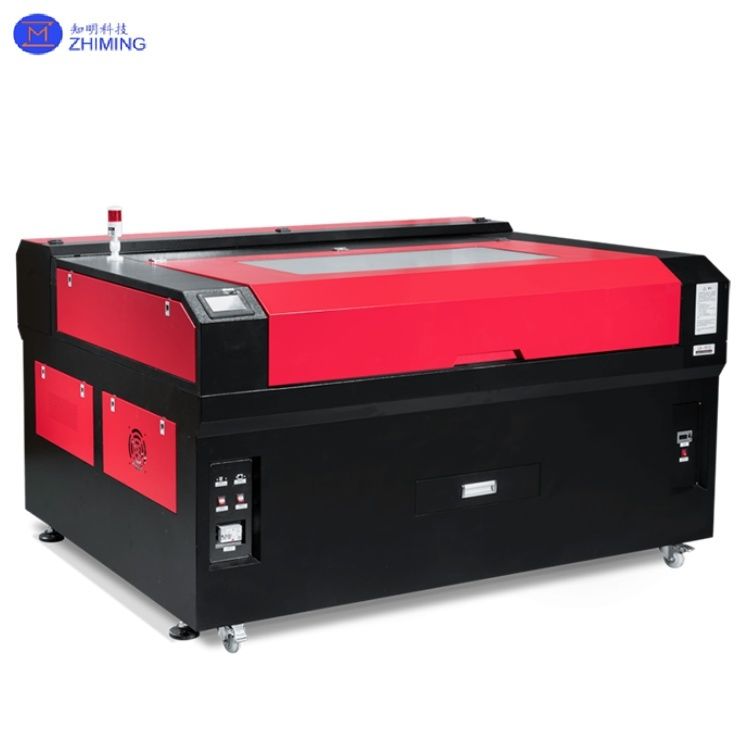

Máquina de corte con láser de CO2 40W-600W Precisión de posicionamiento ± 0,05 mm
El cortador láser de CO2 es un dispositivo industrial que utiliza un haz láser de longitud de onda de 10,6 μm para el corte de alta precisión de materiales no metálicos y ciertos materiales metálicos.de automóvilesLas industrias textiles y electrónicas, con las principales ventajas en la eficiencia del procesamiento de materiales orgánicos y la calidad de punta.
Componentes clave:
- Generador láser de CO2: tipo de tubo de vidrio o excitado por RF (rango de potencia de 30 W a 600 W)
- Conjunto de cabeza de corte: incluye lente de enfoque ZnSe, boquilla, sensor de altura capacitivo
- Sistema de movimiento: guías lineales de alta precisión/rack-and-pinion (precisión de posicionamiento ± 0,05 mm)
- Sistema de control: admite archivos DWG/DXF con capacidad de enfoque automático
- Sistemas auxiliares: suministro de gas aire/N2/O2, extracción de polvo
Clasificación del modelo:
- Las demás máquinas de corte de hojas
- Cortadores de tubos: destinados a tubos metálicos o no metálicos (eje giratorio opcional)
Máquina de corte con láser de CO2 de kParámetros- ¿ Qué?
| Parámetro |
Rango de acción |
| Potencia de salida |
40W-600W |
| longitud de onda |
10.6 ± 0,1 μm |
| Calidad del haz (M2) |
Se trata de un2 |
| Precisión de posicionamiento |
± 0,05 mm |
| Repetibilidad |
± 0,03 mm |
| Aceleración máxima |
1 a 2 gramos |
Máquina de corte con láser de CO2del principio de funcionamiento
El corte con láser de CO2 emplea la excitación de descarga de gas y el procesamiento térmico infrarrojo de 10,6 μm a través de tres fases físicas:
1Generación y transmisión de láser.
- Excitación del gas: la corriente de alto voltaje ioniza la mezcla de CO2/N2/He, induciendo transiciones vibratorias moleculares para emitir fotones de 10,6 μm
- Amplificación de resonancia: Los fotones oscilan dentro de la cavidad del resonador (espejo de alta frecuencia + acoplador de salida), formando un haz de alta energía CW / pulsado
- Entrega del haz: Guiado por espejos de cobre, colimado mediante un expansor de haz, luego enfocado por cabeza de corte (el tamaño de la mancha depende de la curvatura de la lente)
2Interacción material
Las demás materias no metálicas:
- Absorción láser → Vaporización instantánea (~ 400 °C para acrílico) → Residuos fundidos expulsados por el gas de asistencia (aire/N2)
- Control de calidad de los bordes: la densidad de potencia <106W/cm2 minimiza la carbonización (alcanzando bordes pulidos Ra<0,8μm)
Los metales (que requieren un revestimiento):
- Oxidación inducida por láser (Fe+O2→FeO) → Reacción exotérmica reforzada por O2 → Espiga expulsada por gas de alta presión (15-20Bar)
3Control dinámico
- Enfoque en tiempo real: el sensor capacitivo mantiene la distancia entre la boquilla y la pieza de trabajo de 0,5-2 mm
- Modulación de potencia: la frecuencia de pulso de 1-5 kHz evita el daño térmico de materiales delgados (por ejemplo, madera de 0,5 mm)
Máquina de corte con láser de CO2de tcaracterísticas técnicas
1Especialización en no metales:
- 3-5 veces más rápido que los láseres de fibra en acrílico/madera/textiles
2. Los bordes de acabado de espejo:
- Obtiene Ra<1,6 μm en acrílico sin posprocesamiento
3Bajo coste operativo:
- $0.7-2.2 / hora (electricidad + gas)
4Procesamiento flexible:
- Corte de superficies curvas en 3D (por ejemplo, interiores de cuero para automóviles)
Comparación de tecnologías:
| Aspecto |
Laser de dióxido de carbono |
Laser de fibra |
| Materiales |
No metálicos/metales recubiertos |
En su mayoría metales |
| Velocidad de corte |
Acrílico: 20 m/min (60 W) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Eficiencia energética |
Conversión electro-óptica del 8 al 12% |
Conversión del 30 al 35% |
- ¿ Qué?
Máquina de corte con láser de CO2 de unacampos de aplicación
1Fabricación de señalización
- Las letras acrílicas 3D:
- 60-100W láser corta acrílico 3-5mm con bordes pulidos (Ra<0,8μm), eliminando el lijado
- Corte de bisel: los ángulos de 30°-60° crean efectos de difusión de luz LED
- Las placas de dos tonos:
- El corte selectivo por capas revela colores de contraste para las señales de tráfico/placas de identificación
2Industria del automóvil
- Componentes interiores:
- El corte de alfombras con ayuda de N2 (20L/min) (8-10 mm de espesor) evita el carbonizado de los bordes
- Las plantillas de asiento de cuero con software de anidación reducen los residuos (15% de ahorro de material)
- Las juntas:
- El corte de silicona de precisión (± 0,1 mm) permite la producción de pequeños lotes sin moho
3Electrónica
- Procesamiento de FPC:
- 20W láser corta las cubiertas de poliimida con < 50μm HAZ (a prueba de cobre)
- Los sistemas de visión CCD logran una alineación de ±0,02 mm
- Materiales aislantes:
- Corte de placas de mica/epoxi para aisladores de transformadores (borda sin astillas)
4. textiles
- Tejido de varias capas:
- El láser de 50W corta algodón de 50 capas (total de 3 mm) con bordes sellados
- Nido inteligente: el software NestFab mejora la utilización de materiales en un 10-20%
- Modelos de bordado:
- El corte de plantillas de papel sustituye las matrices (5 veces el aumento de la eficiencia)
5Embalaje
- Corte de calidad alimenticia:
- El cartón laminado (por ejemplo, tazas de té con burbujas) cumple con las normas de la FDA
- Sistemas en línea: Impresión integrada→corte para la automatización de rollos a hojas
- Etiquetas contra la falsificación:
- Códigos QR cortados con láser para la seguridad de los envases de lujo
6Modelos arquitectónicos
- Modelos a escala:
- Corte de plástico ABS de 1-5 mm (se pueden lograr detalles del marco de la ventana de 0,3 mm)
- Juntas 3D: estructuras de mortero-tenón con precisión de ensamblaje de 0,1 mm
Máquina de corte con láser de CO2 de muestra
Esta máquina de corte láser de CO2 produce muestras cortadas excepcionalmente limpias y precisas, demostrando sus capacidades de procesamiento superiores.Las muestras expuestas ponen de relieve la capacidad del sistema para lograr, bordes pulidos en materiales acrílicos, detalles intrincados en metales finos y cortes impecables en varios textiles y compuestos.Cada muestra exhibe visiblemente las ventajas clave de la máquina: calidad de corte constante, distorsión térmica mínima,y una definición excepcional de los bordes, lo que los hace ideales para demostraciones visuales que comunican eficazmente el rendimiento y la fiabilidad de los equipos de grado industrial a los clientes potenciales.Los resultados uniformes en los diferentes materiales sirven como evidencia clara de la versatilidad y precisión del sistema.
Producto relacionado
Máquina de corte con láser de CO2de preguntas y respuestas
1P: ¿Qué materiales puede procesar un cortador láser de CO2?
R: Los láseres de CO2 sobresalen en el corte de no metales como acrílico, madera, tela y cuero, mientras que también procesan metales recubiertos con ayuda de oxígeno.
2P: ¿Qué espesor puede cortar un láser de CO2?
R: Los modelos estándar de 40-100W cortan acrílico/madera de 3-10 mm, mientras que los sistemas industriales de 600W+ manejan metales no metálicos de 25 mm y metales recubiertos de 1.5 mm.
