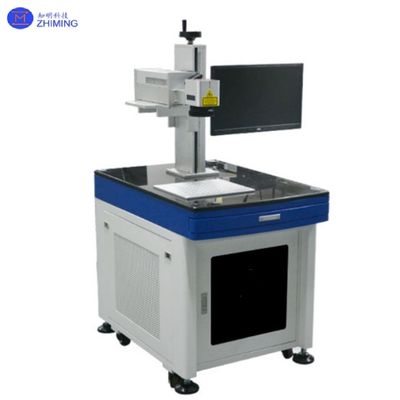

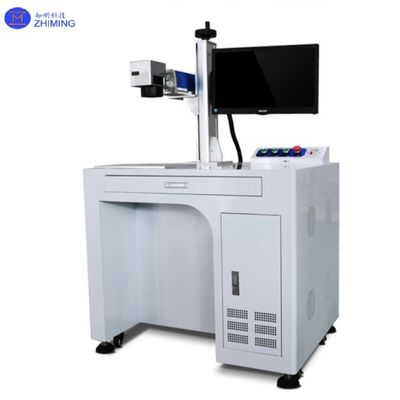

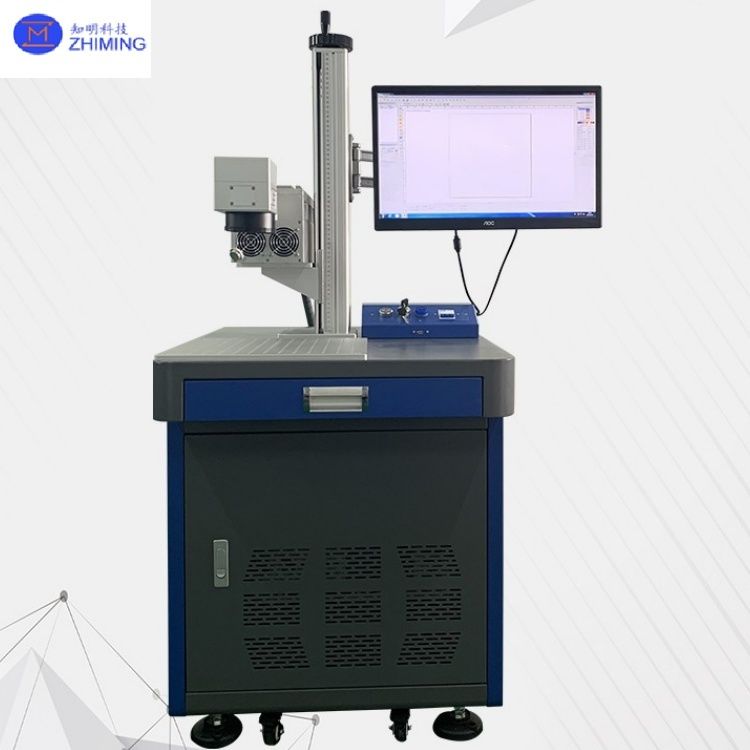

Máquina de marcado con láser de extremo 6W-30W Marcado de alta precisión 1064nm longitud de onda
Una máquina de marcado láser con bomba de extremo es un dispositivo de marcado láser que utiliza la tecnología de bomba de extremo para crear marcas permanentes en superficies de material utilizando rayos láser de alta densidad de energía.Su componente principal es el láser de bombeo de extremo, que ofrece una alta calidad de haz, estabilidad y larga vida útil, por lo que es adecuado para aplicaciones de marcado industrial de alta precisión y alta velocidad.
Componentes básicos:
- Laser con bomba de extremo: La fuente láser, compuesta por un diodo de bomba y un cristal láser (por ejemplo, Nd:YVO4).
- Sistema de galvanómetro: Controla la trayectoria de desviación del haz láser para un marcado rápido y preciso.
- Sistema de control: Designos basados en software que soportan gráficos, texto y códigos de barras.
- Sistema de refrigeración: refrigerado por agua o aire para garantizar un funcionamiento estable a largo plazo.
- Mesa de trabajo: enfoque ajustable para acomodar piezas de trabajo de diferentes tamaños y formas.
Máquina de marcado por láser con bomba de extremo de lasParámetros técnicos clave- ¿ Qué?
| Categoría de parámetros |
Valor típico/rango |
Descripción |
| Largura de onda del láser |
1064nm (IR), 532nm (verde) |
IR para los metales/plásticos; verde/UV para los materiales reflectantes (cobre, plata). |
| Potencia de salida |
10W a 50W |
Una mayor potencia permite un marcado y un procesamiento más rápidos de materiales más gruesos/más duros. |
| Velocidad de marcado |
Se aplican las siguientes medidas: |
Determinado por la velocidad del galvanómetro, que afecta a la eficiencia de producción. |
| Precisión de la repetibilidad |
± 0,01 mm |
Es crítico para la microelectrónica y los instrumentos de precisión. |
| Ancho mínimo de línea |
0.01 mm |
La calidad del haz determina la precisión de la marca. |
| Frecuencia del pulso |
20 kHz hasta 100 kHz |
Alta frecuencia para marcas poco profundas; baja frecuencia para grabados profundos. |
| Método de enfriamiento |
Refrigeración por agua/aire |
Los modelos de alta potencia requieren refrigeración por agua; los modelos de baja potencia pueden utilizar refrigeración por aire. |
Máquina de marcado por láser con bomba de extremodel principio de funcionamiento
1Proceso de bombeo:
El diodo de la bomba emite luz infrarroja cercana de 808nm, que se acopla al cristal láser (por ejemplo, Nd: YVO4) a través de la cara final, excitando el cristal para generar luz láser de 1064nm.
2Amplificación de resonancia:
El láser oscila y se amplifica dentro de la cavidad del resonador, formando un haz láser pulsado o continuo de alta densidad de energía.
3Control del rayo:
El sistema de galvanómetro desvía el haz láser de acuerdo con el patrón preestablecido, enfocándolo en la superficie del material a través de una lente F-theta.
4Interacción de los materiales:
La energía del láser causa la vaporización de la superficie, la oxidación o cambios de color, lo que resulta en una marca permanente.
5Características técnicas:
- Alta eficiencia de bombeo de extremo, calidad superior del haz (M2 cerca de 1), superando a los láseres de bombeo lateral y de fibra.
- Ancho de pulso estrecho (nivel de nanosegundos), adecuado para el marcado fino.
Máquina de marcado por láser con bomba de extremode lascaracterísticas y ventajas
1.Calidad del haz: El diseño de la bomba de extremo minimiza la lente térmica, con baja divergencia de haz, ideal para texto fino, códigos QR y marcas de alta precisión.
2. Duración de servicio: La vida útil del diodo de la bomba supera las 20.000 horas, lo que reduce los costos de mantenimiento.
3.Estabilidad excepcional: Las máquinas de marcado por láser con bomba de extremo tienen una fluctuación de potencia < 2%, adecuadas para la producción industrial continua.
4. Compatibilidad con el material en general: Las máquinas de marcado por láser con bomba de extremo son aplicables a metales (acero inoxidable, aluminio), plásticos, cerámica, vidrio, etc.
5.Eficiencia energética y respetuoso con el medio ambiente: Eficiencia de conversión electro-óptica > 30%, más eficiente que los láseres de CO2 tradicionales.
6.Funcionamiento fácil de usar: Las máquinas de marcado por láser con bomba de extremo admiten AutoCAD, CorelDRAW e integran con los sistemas de automatización de la Industria 4.0.
7.Comparación con otros sistemas de marcado por láser:
- vs marcadores de láser de fibra: la bomba de extremo sobresale en alta precisión; Los láseres de fibra son mejores para el grabado profundo de alta potencia.
- vs Marcadores láser de CO2: La bomba de extremo tiene un rendimiento superior en el marcado de metales, mientras que el CO2 es superior para los no metales (madera, cuero).
- ¿ Qué?
Máquina de marcado por láser con bomba de extremode lasescenarios de aplicación
1Electrónica y electricidad:
- Códigos QR de PCB, etiquetado de chips, que requieren precisión a nivel de micrones (por ejemplo, caracteres de 0,1 mm).
2.Máquinas de precisión:
- Las marcas resistentes al desgaste de la máquina de marcado por láser de extremo de bombeo en rodamientos y herramientas de corte para una legibilidad a largo plazo.
3.Joyería y bienes de lujo:
- Máquina de marcado por láser con bomba de extremo, con grabado fino en metales preciosos utilizando láseres verdes para evitar daños térmicos.
4.Componentes para vehículos:
- Códigos VIN, marcas de trazabilidad de las piezas del motor.
5.Dispositivos médicos
- La máquina de marcado con láser con bomba de extremo se puede utilizar para el marcado de instrumentos quirúrgicos de acero inoxidable, lo que requiere etiquetas estériles y resistentes a la corrosión.
6.Industria del embalaje:
- Códigos de fecha en los envases de los alimentos, etiquetas contra la falsificación en los productos farmacéuticos, sin contaminación.
7.Casos de uso especializados:
- Marcado negro en aluminio anodizado: la optimización de parámetros de la máquina de marcado láser con bomba de extremo genera marcas negras de alto contraste.
- Grabación interna de vidrio: la energía controlada por la máquina de marcado láser bombeada por el extremo crea patrones de grietas dentro del vidrio para decoración artística.

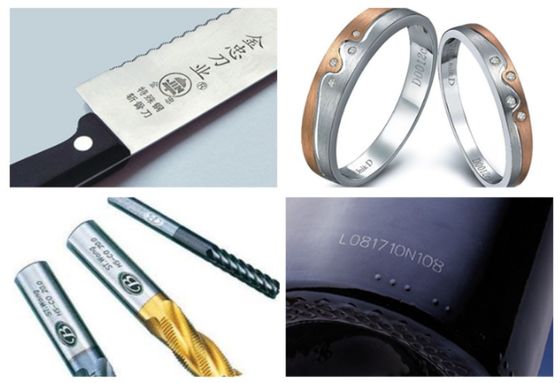

Máquina de marcado por láser con bomba de extremo para mostrar muestras
Las máquinas de marcado por láser con bomba de extremo, con su alta precisión, durabilidad y amplia adaptabilidad del material, son indispensables en el marcado industrial,especialmente para las industrias que exigen un detalle extremoLos avances en tecnologías de bomba de extremo verde y UV expandirán aún más sus aplicaciones en la fabricación de semiconductores y paneles de visualización.
Máquina de marcado por láser con bomba de extremode las preguntas frecuentes
1P: ¿Qué es una máquina de marcado láser de extremo?
R: Una máquina de marcado por láser con bomba de extremo es un sistema láser industrial de alta precisión que utiliza un láser de estado sólido (DPSSL) con diodo de bomba de extremo para crear marcas permanentes en metales, plásticos,y cerámicas de calidad superior de las vigas.
2P: ¿Qué materiales puede grabar un marcador láser de extremo?
R: Los marcadores láser de extremo son ideales para metales (acero, aluminio), plásticos de ingeniería y algunas cerámicas, ofreciendo marcas limpias y de alto contraste sin daños térmicos.
