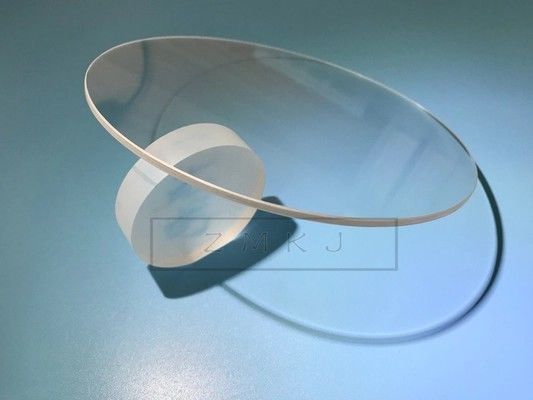

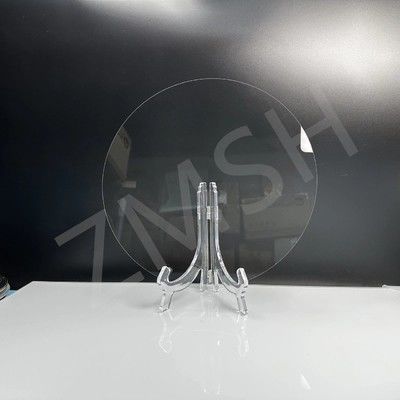

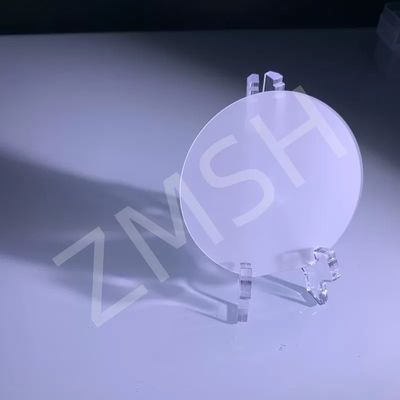

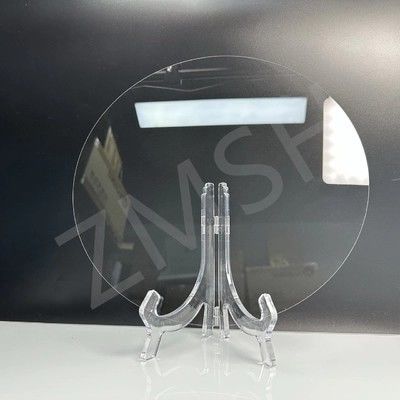

Wafer de zafiro de 12' de diámetro 250 mm ± 0,5 mm espesor 1000 Um C-Plano DSP

Wafer de zafiro de 12 pulgadas de diámetro de 250 mm (± 0,5 mm) espesor de 1000 μm plano C

Esto...Wafer de zafiro de 12 pulgadas (250 mm)La tecnología de la fibra óptica, que ofrece una precisión líder en la industria (± 0,5 mm de diámetro, 1.000 μm de espesor) y una pureza ultra alta (99,99%), optimizada para aplicaciones avanzadas de semiconductores y optoelectrónica.Orientación del plano C (0001)garantiza una calidad de crecimiento epitaxial excepcional para los dispositivos basados en GaN, mientras que su gran diámetro maximiza la eficiencia de producción para la fabricación de grandes volúmenes.Punto de fusión (000°C), transparencia óptica (85%+ de UV a infrarrojo medio) y robustez mecánica (9 dureza de Mohs), esta oblea es ideal para electrónica de potencia, LED, sistemas láser y tecnologías cuánticas de vanguardia.

Características clave de las obleas de zafiro

La precisión de las obleas de zafiro:

Diámetro: 250 mm ± 0,5 mm, compatible con líneas de fabricación de semiconductores de 12 pulgadas.

El grosor: 1000 μm ± 15 μm, diseñado para la resistencia mecánica y la uniformidad del proceso.

Las gafas de zafiroUltra alta pureza (4N):

990,99% de Al2O puro₃, eliminando las impurezas que degradan el rendimiento óptico/eléctrico.

Las gafas de zafiroPropiedades excepcionales del material:

Estabilidad térmica: Punto de fusión ~ 2.050°C, adecuado para entornos extremos.

Claridad óptica: > 85% de transmisión de 350 nm a 4.500 nm (UV a infrarrojo medio).

Dureza: 9 Mohs, resistente a los arañazos y la corrosión química.

Las gafas de zafiroOpciones de calidad de la superficie:

Polvo preparado para epi: Ra < 0,3 nm (medido por AFM), ideal para la deposición de películas finas.

Polido de doble caradisponible para aplicaciones ópticas de precisión.

Aplicacionescon un contenido de aluminio superior a 0,25% en peso

Wafer de zafiro enOptoelectrónica avanzada:

Diodos láser basados en GaN: LED azul/UV, VCSEL para LiDAR y detección 3D.

Display de micro-LED: Substratos uniformes para pantallas AR/VR de última generación.

Wafer de zafiro enDispositivos de energía y RF:

Amplificadores de potencia 5G/6G: Baja pérdida dieléctrica a altas frecuencias.

HEMT y MOSFET: Transistores de alto voltaje para vehículos eléctricos.

Wafer de zafiro enIndustria y Defensa:

Ventanas IR/Cúpulas de misiles: Transparencia en entornos adversos (por ejemplo, en el sector aeroespacial).

Sensores de zafiro: Revestimientos resistentes a la corrosión para el control industrial.

Wafer de zafiro enTecnologías emergentes:

Tecnología portátil: Vidrio de cubierta ultra duradero para relojes inteligentes.
