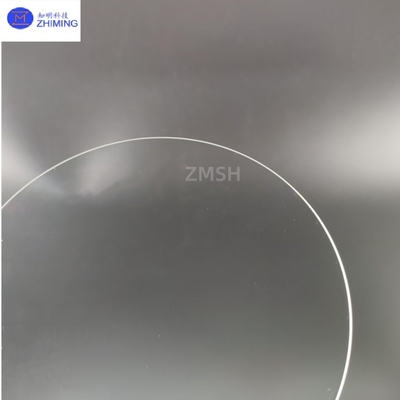

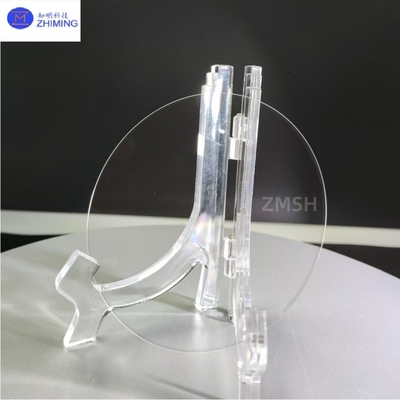

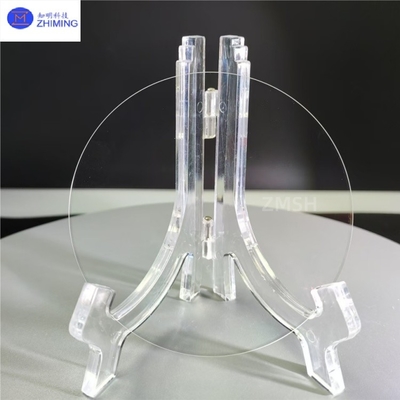

Wafer de zafiro de 4 pulgadas DSP Diámetro 100 mm espesor 500μm Ra ≤ 0.2nm Para micro-LED
ElWafer de zafiro de 4 pulgadases un sustrato óptico de alta calidad fabricado a partir de óxido de aluminio monocristalino (α-Al2O3) mediante métodos de crecimiento alimentado por película definidos por el borde (EFG) o Kyropoulos (KY),con dimensiones estándar de 100 mm±0En comparación con las obleas de 6 pulgadas, las plaquetas de 6 pulgadas tienen un diámetro de 0.2 mm y un grosor personalizable de 0.3-1.0 mm.Wafer de zafiro de 4 pulgadasofrece una mayor eficiencia de costes para la I+D y la producción en pequeños lotes, especialmente adecuada para aplicaciones que requieren una alta calidad cristalina pero no formatos de gran superficie, como los LED UV, los dispositivos de RF,y sensores especializadosSu rendimiento equilibrado y su asequibilidad lo hacen ideal para instituciones de investigación, nuevas empresas y fabricantes de chips pequeños y medianos.
Características clave
1Oblea de zafiro de 4 pulgadas de alta pureza: 99,999% de pureza con acabado superficial superior y planitud, que cumple con los requisitos de aplicación más estrictos.
2Wafer de zafiro de 4 pulgadas de propiedades mecánicas excepcionales: Alta dureza, resistencia y resistencia al impacto, adecuado para entornos de crecimiento a altas temperaturas y procesamiento mecánico.
3Wafer de zafiro de 4 pulgadas de excelente rendimiento óptico: Alta transmitancia (> 85%) con transparencia de banda ancha (UV a infrarrojo medio), ideal para diversas aplicaciones ópticas.
4Wafer de zafiro de 4 pulgadas de fuerte estabilidad química: resistente a la corrosión y al desgaste, garantizando un rendimiento a largo plazo en ambientes hostiles.
5Wafer de zafiro de 4 pulgadas de excelente aislamiento eléctrico: sus propiedades aislantes superiores lo convierten en un sustrato ideal para la fabricación de circuitos integrados (IC) a gran escala y películas delgadas de SOI.
Parámetros técnicos
| Propiedad |
4 pulgadas |
| Diámetro |
Las demás partidas
|
| El grosor |
200 ± 15 mm
|
|
500 ± 15 μm
|
|
650 ± 15 mm
|
| La rugosidad |
Ra ≤ 0,2 nm
|
| La velocidad warp. |
≤ 10um
|
| TTV |
≤ 10um
|
| El valor de las emisiones de CO2 |
20/10
|
| Lengua polaca |
DSP (doble lado pulido); SSP ((un solo lado pulido) |
| Forma de las piezas |
En el caso de los equipos de ensayo de la categoría A, el valor de los ensayos de ensayo de la categoría A será el valor de los ensayos de ensayo de la categoría A. |
| Forma del borde |
45°,C Forma |
| El material |
Cristal de zafiro, cuarzo fundido JGS1/JGS2; BF33, D263; vidrio EXG. |
| Las observaciones |
Todas las especificaciones anteriores pueden ser personalizadas a su solicitud |
Aplicaciones principales
1.Wafer de zafiro de 4 pulgadas Industria de los LED: Se utiliza como sustrato para los chips LED (LED azules/verdes), satisfaciendo las demandas en tecnologías de iluminación y visualización.
2.Wafer de zafiro de 4 pulgadas Fabricación de semiconductores: Es esencial para los LED de GaN/AlGaN y los dispositivos de potencia, sirviendo como un sustrato óptimo para los SOC y las estructuras de película delgada superconductoras.
3.Wafer de zafiro de 4 pulgadas componentes ópticos: Aplicado en ventanas ópticas, elementos láser y detectores termoluminiscentes debido a su alta transmitancia y estabilidad.
4.Wafer de zafiro de 4 pulgadas Dispositivos médicos Utilizado en lentes ópticas médicas para equipos de alta gama, aprovechando su resistencia a altas temperaturas, resistencia a la corrosión y precisión.
5.Wafer de zafiro de 4 pulgadas Investigación y uso industrial: Critical para experimentos científicos y componentes industriales (por ejemplo, corte/polido de obleas).
