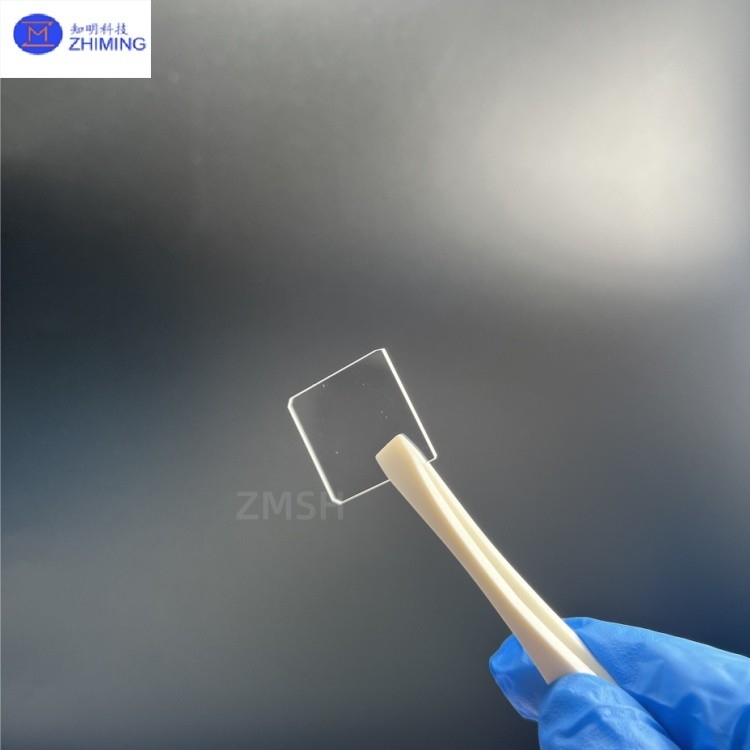

Vidrio óptico de ventana cuadrada de zafiro resistente al desgaste Alta transmisión personalizable
La placa de la ventana cuadrada de zafiro es un componente óptico de alto rendimiento fabricado a partir de óxido de aluminio de un solo cristal (Al2O3),ofreciendo una durabilidad excepcional y claridad óptica para aplicaciones exigentesDisponible en tamaños estándar que van desde 5×5 mm hasta 200×200 mm con opciones de grosor de 0,3-15 mm,Estas placas de ventanas pueden ser personalizadas para requisitos dimensionales específicos incluyendo perfiles de borde únicos y tratamientos de superficieNuestras capacidades de fabricación de precisión incluyen el corte por láser y el mecanizado CNC para lograr tolerancias ajustadas, junto con el pulido óptico a los estándares de planitud de superficie λ/10,mientras que los recubrimientos antirreflectores opcionales (R<0El uso de la tecnología de la luz (como la de los sistemas ópticos) mejora aún más el rendimiento de transmisión de la luz para sistemas ópticos especializados.
Características clave
1Alta transmitancia: la placa de la ventana cuadrada de zafiro demuestra una excelente transmitancia óptica (> 80%) a través de las longitudes de onda ultravioleta (UV) a infrarroja (IR) (0,15-5,5 μm),que lo hace adecuado para aplicaciones espectrales de banda ancha.
2Excepcional dureza y resistencia al desgaste: con una dureza de Mohs de 9 (segundo solo al diamante), resiste eficazmente la erosión de la arena, el impacto de partículas y la abrasión mecánica,garantizar una vida útil prolongada.
3- Resistencia al medio ambiente extremo: capaz de soportar altas temperaturas (punto de fusión 2040°C) y condiciones corrosivas (estable en entornos ácidos/alcalinos),ideal para aplicaciones aeroespaciales y militares exigentes.
4Bajo coeficiente de expansión térmica: presenta una excelente estabilidad térmica, manteniendo la precisión de la superficie óptica durante las fluctuaciones rápidas de temperatura para evitar la distorsión de la imagen.
Parámetros técnicos
|
Propiedad
|
Valor
|
|
Tolerancia de orientación
|
< 0,5°
|
|
Tolerancia de espesor/diámetro
|
± 0,05 mm
|
|
Superficie plana
|
Se trata de una serie de medidas de control de las emisiones.
|
|
Distorsión del frente de onda
|
> λ/4@632 nm
|
|
Calidad de la superficie
|
20/10 ~ 80/50
|
|
En paralelo
|
30 ′′
|
|
Perpendiculares
|
15 ′
|
|
Apertura clara
|
> 90%
|
|
Chammfer
|
< 0,2 × 45°
|
|
dimensiones
|
5x5 mm ~ 76,5 x 76,5 mm 150 x 150 mm
forma cuadrada
|
Aplicaciones principales
1. Ventanas de equipos optoelectrónicos: Se utilizan como ventanas de protección para láseres e imágenes térmicas infrarrojas, asegurando un funcionamiento estable en entornos polvorientos, húmedos o de alta temperatura.
2Aeroespacial y militar: sirve como radomas de misiles y ventanas de observación para cápsulas electroópticas en el aire, combinando propiedades ligeras con resistencia al impacto.
3. Sensores e inspección industriales: Funciones como miradores resistentes a la corrosión para equipos de semiconductores y cámaras industriales de alta temperatura, garantizando la fiabilidad a largo plazo.
4Investigación científica y médica: empleado en experimentos con láser de alta energía y endoscopios, proporcionando superficies de alta pureza y biocompatibilidad.
