Equipo de unión anódica de termodinámica de compresión Presión térmica de unión Si Cu Al-Ge Material 600 ° C 2-8 pulgadas
Resumen de los equipos de unión anódica por termodinámica
Equipo de unión anódica por termodinámica de compresión integra tecnología de unión de doble proceso que combina la termodinámica de compresión y la unión anódica,diseñados específicamente para envases metalizados de obleas de 2" a 8" (e.g., sistemas de Si/Cu/Al-Ge) con una temperatura máxima de funcionamiento de 600°C. Equipo de unión anódica por termocompresión mediante un control preciso de los parámetros de temperatura-presión-tensión,logra un sellado hermético de alta resistencia entre las obleas, por lo que es adecuado para aplicaciones de embalaje que requieren resistencia a altas temperaturas y fiabilidad, como dispositivos MEMS y semiconductores de potencia.La principal ventaja radica en su capacidad simultánea para la unión por difusión de metales (termocompresión) y la unión de interfaces vidrio-silício (unión anódica).
Especificaciones técnicas del sistema de unión de obleas
| Tamaño de la oblea: |
4-8 pulgadas |
| Materiales compatibles |
Si, Cu, Au, Au-Sn, Al-Ge, etc. |
| Temperatura máxima: |
600 °C |
| Presión máxima: |
100 kN, precisión de control ± 1% |
| Tasa de calentamiento: |
30°C/min |
| Uniformidad de temperatura: |
≤ ± 2% |
| Voltado y corriente del ánodo: |
Se aplican las siguientes condiciones: |
| Precisión después de la unión: |
≤ 5 μm, ≤ 2 μm |
| Método de carga: |
Cásete |
| Integración multi-modo: |
Detección de bordes, activación, limpieza, alineación y unión |
| La atmósfera de unión: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de los gases de efecto invernadero.el) |
El equipo de unión anódica de termocompresión soporta el procesamiento de obleas de 2 a 8 pulgadas con una temperatura máxima de funcionamiento de 600 °C, un rango de presión de 5 a 200 kN y un nivel de vacío ≤ 5 × 10−3 Pa.Equipo de unión anódica por termocompresión que incorpora un sistema de control de circuito cerrado de alta precisión para la temperatura (± 1 °C), presión (fluctuación ≤±1%) y voltaje (de 0 a 2000 V ajustable para unión anódica), compatibles con sistemas de materiales que incluyen Si, Cu y Al-Ge,está diseñado específicamente para aplicaciones de embalaje hermético (tasa de fuga ≤1×10−8 Pa·m3/s) en MEMS y dispositivos de potencia.
Enlace por presión térmica
Enlace de Au-Si:
Principio de trabajo:

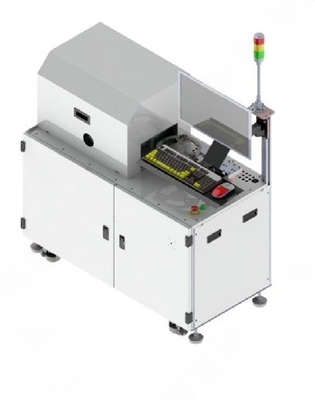

Equipo de unión anódica por termocompresión:
Función de alineación de la unión por termodinámica (precisión < 2 μm)
Aplicaciones
· Embalaje de los dispositivos MEMS: los equipos de unión anódica por termodinámica de compresión logran la encapsulación hermética de los sistemas microelectromecánicos, garantizando la fiabilidad operativa a largo plazo.
· Embalaje de semiconductores de potencia: el equipo de unión anódica de termocompresión facilita la unión de interfaces resistentes a altas temperaturas y térmicamente conductoras para chips de alta potencia.
· Envasado hermético del sensor: el equipo de unión anódica de termocompresión proporciona una encapsulación protectora a prueba de humedad/oxidación para sensores sensibles al medio ambiente.
· Integración optoelectrónica: el equipo de unión anódica por termodinámica permite la unión heteromaterial entre componentes ópticos y electrónicos para mejorar la eficiencia de conversión fotoeléctrica.

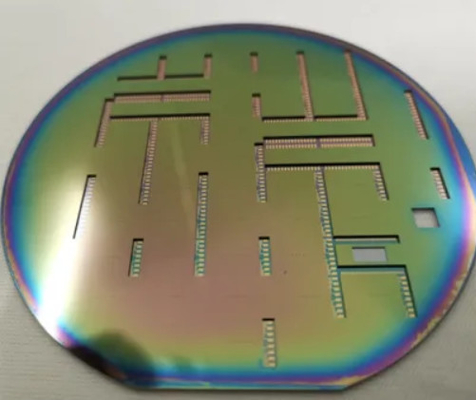

Efecto de mecanizadoEnlace anódico entre vidrio y silicio Enlace eútico al-ge
