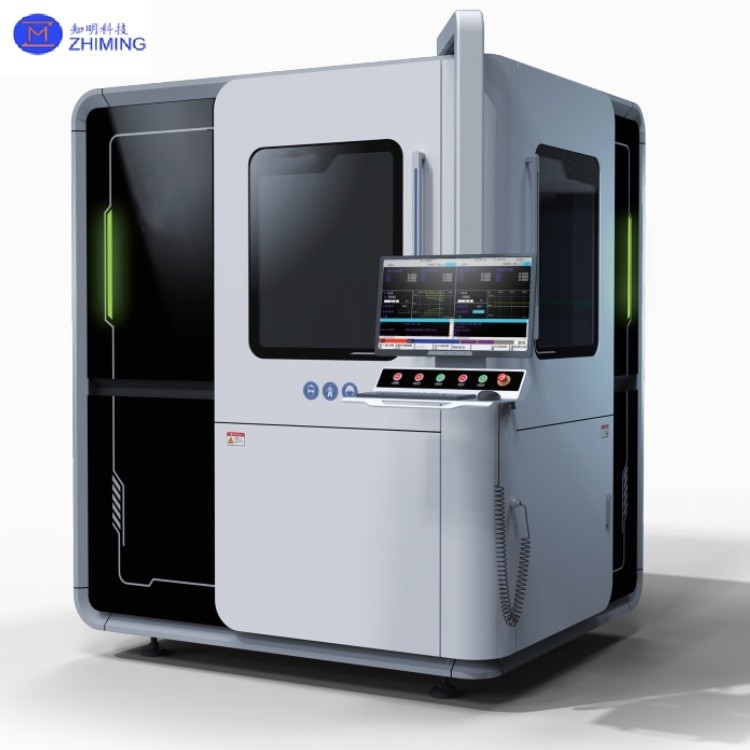

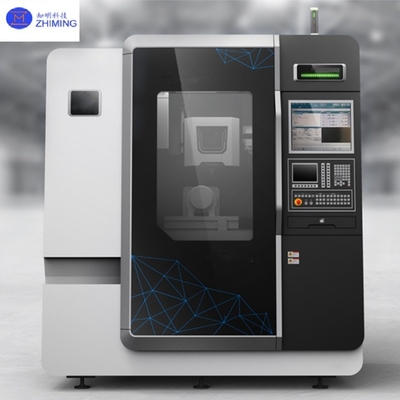

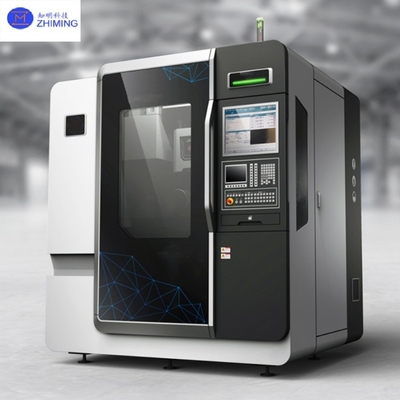

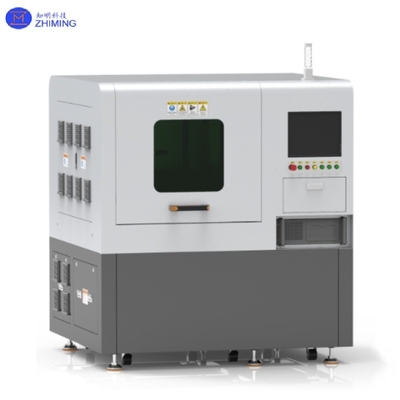

Equipos láser microfluídicos para el procesamiento de obleas semiconductoras

Detalles del producto

Lugar de origen: China.

Nombre de la marca: ZMSH

Certificación: rohs

Número de modelo: Equipo láser microfluídico

Condiciones de pago y envío

Cantidad de orden mínima: 1

Precio: by case

Tiempo de entrega: Entre 5 y 10 meses

Condiciones de pago: T/T

Consiga el mejor precio
Resaltar:
Objetivo::
Equipo láser microfluídico
Volumen del mostrador::
300*300*150
Precisión de posicionamiento μm::
+/-5
Precisión de posicionamiento repetido μm::
+/-2
Tipo de control numérico::
DPSS Nd:YAG
Wavelength::
532/1064
Objetivo::
Equipo láser microfluídico
Volumen del mostrador::
300*300*150
Precisión de posicionamiento μm::
+/-5
Precisión de posicionamiento repetido μm::
+/-2
Tipo de control numérico::
DPSS Nd:YAG
Wavelength::
532/1064
Equipos láser microfluídicos para el procesamiento de obleas semiconductoras

Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 0

Resumen de mEquipo de tecnología láser icrojet



Equipos láser microfluídicos para el procesamiento de obleas semiconductoras




La tecnología láser microjet es una tecnología avanzada y ampliamente utilizada de procesamiento de compuestos que combina un chorro de agua "tan delgado como un cabello" con un haz láser,y guía el láser con precisión a la superficie de la pieza mecanizada a través de la reflexión interna total de una manera similar a las fibras ópticas tradicionalesEl chorro de agua enfría continuamente el área de corte y elimina eficazmente el polvo producido por el procesamiento.





Como tecnología de procesamiento láser fría, limpia y controlada, la tecnología láser microjet resuelve eficazmente los principales problemas asociados con los láseres secos, como daños térmicos, contaminación,deformación, la deposición de detritos, la oxidación, las micro grietas y el cónico.












Descripción básica del mecanizado con láser microjet

Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 1



1Tipo de láser
Laser Nd:YAG de estado sólido bombeado con diodo. El tiempo de ancho de pulso es us/ns y la longitud de onda es 1064 nm, 532 nm o 355 nm. Rango promedio de potencia del láser 10-200 W.






2Sistema de chorro de agua
El consumo de agua del chorro de agua ultrafina es de sólo 1 litro/hora a una presión de 300 bares.

Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 2






3- Es el agua.
El tamaño de la boquilla oscila entre 30 y 150 mm, el material de la boquilla es zafiro o diamante.






4. Sistema auxiliar
Bombas de alta presión y sistemas de tratamiento de agua.














Especificaciones técnicas



Volumen del mostrador 300*300*150 400*400*200
Eje lineal XY El motor lineal. El motor lineal.
Eje lineal Z 150 200
Precisión de posicionamiento μm +/-5 +/-5
Precisión de posicionamiento repetida μm +/-2 +/-2
Aceleración G 1 0.29
Control numérico 3 ejes /3 + 1 ejes /3 + 2 ejes 3 ejes /3 + 1 ejes /3 + 2 ejes
Tipo de mando numérico DPSS Nd:YAG DPSS Nd:YAG
longitud de onda nm Las demás: Las demás:
Potencia nominal en W 50/100/200 50/100/200
Jato de agua 40 a 100 40 a 100
Barra de presión de la boquilla 50 a 100 50 a 600
Dimensiones (máquina herramienta) (ancho * longitud * altura) mm 1445*1944*2260 1700*1500*2120
Tamaño (gabinete de control) (W * L * H) 700*2500*1600 700*2500*1600
Peso (equipamiento) T 2.5 3
Peso (gabinete de control) en kg 800 800

Capacidad de procesamiento

La rugosidad de la superficie Ra≤1,6um

Velocidad de apertura ≥ 1,25 mm/s

Cortar la circunferencia ≥ 6 mm/s

Velocidad de corte lineal ≥ 50 mm/s

La rugosidad de la superficie Ra≤1,2 mm

Velocidad de apertura ≥ 1,25 mm/s

Cortar la circunferencia ≥ 6 mm/s

Velocidad de corte lineal ≥ 50 mm/s



Para el cristal de nitruro de galio, materiales semiconductores de banda ultra ancha (diamante/óxido de galio), materiales especiales para la industria aeroespacial, sustrato cerámico de carbono LTCC, fotovoltaicos,Procesamiento de cristales de scintillador y otros materiales.

Nota: La capacidad de procesamiento varía según las características del material










Aplicación de equipos de tecnología láser microjet

Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 3

1. Cortado de obleas
Materiales: Silicio (Si), carburo de silicio (SiC), nitruro de galio (GaN) y otros materiales duros y quebradizos para el corte de obleas.
Aplicación: reemplaza la hoja de diamante tradicional, reduce la rotura de los bordes (rotura de los bordes < 5 μm, corte de la hoja generalmente > 20 μm).
Velocidad de corte aumentada en un 30% (por ejemplo, velocidad de corte de obleas de SiC hasta 100 mm/s).
Dicing sigiloso: modificación láser dentro de la oblea, separación asistida por chorro de líquido, adecuado para oblas ultra delgadas (< 50 μm).





2Perforación de astillas y procesamiento de microagujeros
Aplicación: a través de perforación de silicio (TSV) para IC 3D. Mecanizado de matrices de microagujeros térmicos para dispositivos de potencia como IGBT.
Parámetros técnicos:
Rango de apertura: 10 μm~200 μm, relación profundidad/ancho de hasta 10:1.
La rugosidad de la pared de los poros (Ra) < 0,5 μm es mejor que la de la ablación directa con láser (Ra> 2 μm).



Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 4

3Embalaje avanzado
Aplicación: RDL (Rewiring layer) Apertura de ventanas: láser + chorro elimina la capa de pasivación, exhibiendo el panel.
Envases a nivel de obleas (WLP): plásticos de moldeo epoxi (EMC) para envases de ventilación.
Ventajas: evita la deformación de las astillas causada por el esfuerzo mecánico y aumenta el rendimiento a más del 99,5%.





4Procesamiento de semiconductores compuestos
Material: GaN, SiC y otros semiconductores de banda ancha.
Aplicación: grabado en muescas de puertas de dispositivos HEMT: el chorro de líquido controla la energía láser para evitar la descomposición térmica de GaN.
Anulación láser: micro-jet de calentamiento local para activar la zona de implantación de iones (como la fuente de MOSFET SiC).





5. reparación de defectos y ajuste fino
Aplicación: Fusión láser de circuitos redundantes en memoria (DRAM/NAND).
Ajuste de matrices de microlentes para sensores ópticos como el ToF.
Precisión: precisión de control de energía ±1%, error de posición de reparación < 0,1 μm.








Caso de tratamiento





Equipos láser microfluídicos para el procesamiento de obleas semiconductoras 5








Pregunta y respuesta.



1P: ¿Para qué se utiliza la tecnología láser microjet?
R: La tecnología láser microjet se utiliza para el corte, perforación y estructuración de semiconductores (por ejemplo, obleas de SiC, perforación TSV) y envases avanzados de alta precisión y bajo daño térmico.





2P: ¿Cómo mejora el láser microjet la fabricación de semiconductores?
R: Permite una precisión submicrónica con daños térmicos cercanos a cero, sustituyendo las cuchillas mecánicas y reduciendo los defectos en materiales frágiles como GaN y SiC.






Etiqueta: #Equipo de micromecánica láser Microjet, #Tecnología de procesamiento láser, #Procesamiento de obleas semiconductoras, #Tecnología láser Microjet, #El lingote de carburo de silicio es redondo, #Dizing de obleas,#Compuesto metálico
