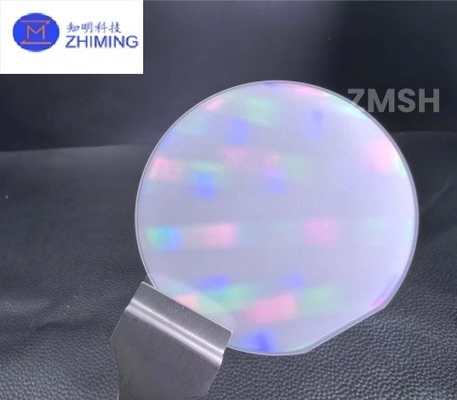

Sustro de zafiro con patrón PSS Zafiro de cristal único Al2O3 para la fabricación de LED 2 pulgadas / 4 pulgadas / 6 pulgadas

Name: Sustro de zafiro con patrón PSS Zafiro de cristal único Al2O3 para la fabricación de LED 2 pulgadas / 4 pulgadas / 6 pulgadas
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: Substrato de zafiro con patrón (PSS)
Price: Negociable USD
Availability: InStock

Detalles del producto

Lugar de origen: porcelana

Nombre de la marca: ZMSH

Certificación: rohs

Número de modelo: Substrato de zafiro con patrón (PSS)

Condiciones de pago y envío

Cantidad de orden mínima: 25

Precio: by case

Detalles de empaquetado: solo paquete de la oblea en sitio de limpieza de 100 grados

Tiempo de entrega: 2-4weeks

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                                                                                Substrato de zafiro con patrón de 4 pulgadas, Substrato de zafiro con patrón de 2 pulgadas, Substrato de zafiro con patrón de 6 pulgadas


Item::	Patterned Sapphire Substrate	Size::	2inch, 4inch, 6inch
Front Surface Finish::	Patterned	Back Surface Finish::	SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm
Laser Mark::	Back side	Edge Exclusion::	≤2 mm
Customization::	Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS）	Application::	Light Emitting Diodes (LEDs)

Item::	Patterned Sapphire Substrate
Size::	2inch, 4inch, 6inch
Front Surface Finish::	Patterned
Back Surface Finish::	SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm
Laser Mark::	Back side
Edge Exclusion::	≤2 mm
Customization::	Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS）
Application::	Light Emitting Diodes (LEDs)

Sustro de zafiro con patrón PSS Zafiro de cristal único Al2O3 para la fabricación de LED 2 pulgadas / 4 pulgadas / 6 pulgadas

Substrato de zafiro con patrón ((PSS) Descripción

Substrato de zafiro con patrón (PSS) Zafiro de cristal único Al2O3 para la fabricación de LED 2 pulgadas / 4 pulgadas / 6 pulgadas

El sustrato de zafiro con patrón (PSS) es un sustrato en el que se forman estructuras micro y nano mediante litografía y técnicas de grabado.Se utiliza principalmente en la fabricación de LED (diodo emisor de luz) para mejorar la eficiencia de extracción de luz a través del diseño de patrones de superficie, mejorando así el brillo y el rendimiento de los LED.

Substrato de zafiro con patrón (PSS)Propiedades

El sustrato de zafiro patroneado ((PSS) es un proceso de hacer algún patrón de micrómetro específico como Domo, Cono o en forma de Pirámide en el sustrato de zafiro.Los patrones irregulares en los sustratos de zafiro pueden generar dispersión o refracción de la luz, mejorando así la eficiencia luminosa.

Estructura de cristal	De forma hexagonal
Constante de red (nm)	a=4.76Å c=12.99Å
Densidad ((g/cm)³)	3.98
Punto de fusión ((°C)	2040
La dureza de Mohs	9
Constante dieléctrica	9.3 ((Un plano) 11.5 ((Un plano C)
Conductividad térmica (W/cm.K)	0.46
Expansión térmica	6.710^{-6 años}/k(plano C) 5,010^{-6 años}/k(Un avión)
Indice de refracción	1.762-1. ¿Qué quieres decir?777
Transmisión	Muestra de ensayo:zafiro:D76.2*4 mm
	UV:200 ~ 380nm 74% ~ 84%
	Luz visible: 380 ~ 760nm 85%
	En el infrarrojo: 760 a 1000 nm 85%
	En el infrarrojo lejano:> 1000 nm 80%~100%

- Características del material:El material del sustrato es zafiro de cristal único (Al2O3), que tiene una alta dureza, alta resistencia al calor y estabilidad química.

- Estructura de la superficie:La superficie es litografiada y grabada para formar estructuras periódicas de micro-nano, como conos, pirámides o matrices hexagonales.

- Propiedades ópticas:A través del diseño de patrones superficiales, se reduce la reflexión total de la luz en la interfaz y se mejora la eficiencia de la extracción de luz.

- Rendimiento térmico:El sustrato de zafiro tiene una excelente conductividad térmica y es adecuado para aplicaciones de LED de alta potencia.

- Especificación del tamaño:Los tamaños comunes son de 2 pulgadas (50,8 mm), 4 pulgadas (100 mm) y 6 pulgadas (150 mm).

Substrato de zafiro con patrón (PSS)Parámetros

Punto de trabajo	Substrato de zafiro con patrón
Diámetro	50.8 ± 0,1 mm	100.0 ± 0,2 mm	150.0 ± 0,3 mm
El grosor	430 ± 25 μm	650 ± 25 μm	Se aplicarán las siguientes medidas:
Orientación de la superficie	el plano C (0001) fuera de ángulo hacia el eje M (10-10) 0,2 ± 0,1°
	el plano C (0001) fuera de ángulo hacia el eje A (11-20) 0 ± 0,1°
Orientación plana primaria	El punto de referencia de la dirección del conductor
Duración plana primaria	16.0 ± 1,0 mm	30.0 ± 1,0 mm	47.5 ± 2,0 mm
R-Plane	A las nueve.
Finalización de la superficie frontal	Con patrón
Revestimiento de la superficie posterior	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Marcado por láser	El lado trasero
TTV	≤ 8 μm	≤ 10 μm	≤ 20 μm
- ¿Qué quieres decir?	≤ 10 μm	≤ 15 μm	≤ 25 μm
El uso de la tecnología WARP	≤ 12 μm	≤ 20 μm	≤ 30 μm
Exclusión del borde	≤ 2 mm
Especificación del patrón	Estructura de la forma	Cúpula, cono, pirámide
	Altura del patrón	1.6 a 1.8 μm
	Diámetro del patrón	2.75 ~ 2.85 μm
	Espacio de patrones	0.1 ~ 0,3 μm

Especificaciones de personalización:

* Substrato de zafiro con patrón nanométrico (NPSS).

* PSS de zafiro de diversas orientaciones.

Ventaja principal

· Destacar la eficiencia de la extracción:El diseño de patrón de superficie reduce la pérdida de luz y mejora significativamente la eficiencia luminosa de los LED.

· Excelentes propiedades de los materiales:El sustrato de zafiro tiene una alta dureza, resistencia a altas temperaturas y estabilidad química, adecuado para ambientes de proceso duros.

· Compatibilidad fuerte:Alta compatibilidad de la red con la capa de epitaxia de GaN (nitruro de galio), adecuada para un crecimiento epitaxi de alta calidad.

· Larga vida útil y alta fiabilidad:El sustrato de zafiro es resistente al desgaste y la corrosión, extendiendo la vida útil del dispositivo.

· Protección del medio ambiente y ahorro de energía:Mejorar la eficiencia de los LED, reducir el consumo de energía, en línea con la tendencia de la fabricación ecológica.

Substrato de zafiro con patrón ((PSS) Aplicación

Sustro de zafiro con patrón PSS Zafiro de cristal único Al2O3 para la fabricación de LED 2 pulgadas / 4 pulgadas / 6 pulgadas 3

Fabricación de LED: ampliamente utilizado en LED de alto brillo, como iluminación, retroiluminación y pantallas de visualización.

Diodos láser: Se utilizan para fabricar diodos láser de alta eficiencia para comunicaciones y dispositivos médicos.

Electrónica de potencia: Se utiliza para fabricar electrónica de potencia eficiente, como HEMT basados en GAN.

Dispositivos optoelectrónicos: utilizados para fabricar detectores de luz eficientes, células solares y otros dispositivos optoelectrónicos.

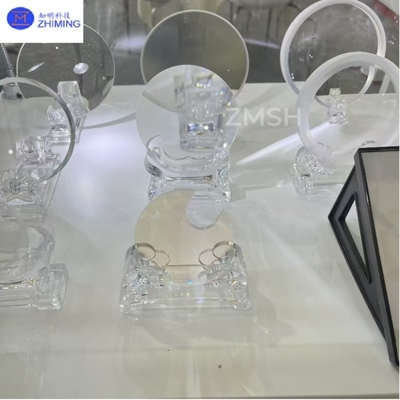

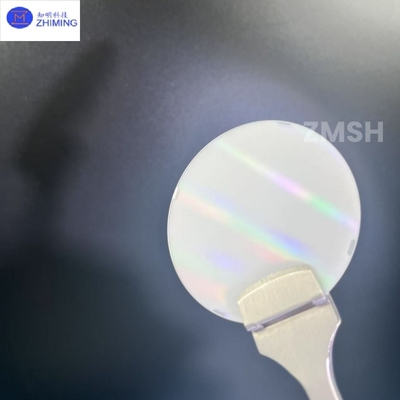

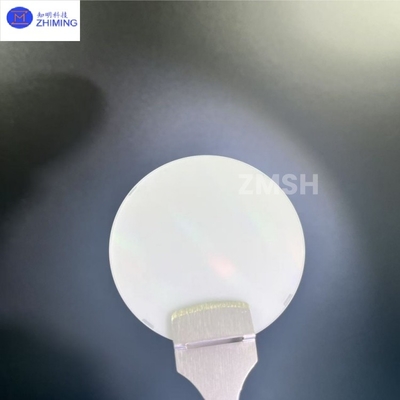

ZMSH Substrato de zafiro con patrón ((PSS) Muestra

Preguntas frecuentes

1.P: ¿Qué papel juega el sustrato de zafiro con patrón (PSS) en la fabricación de LED?
R: El PSS reduce la pérdida de luz a través de la estructura micro-nano de la superficie y mejora la eficiencia de extracción de luz, mejorando así significativamente el brillo y la eficiencia luminosa del LED.

2P: ¿Cuáles son las ventajas del sustrato de zafiro con patrón (PSS)?
R: PSS tiene una alta eficiencia de extracción de luz, excelente resistencia al calor y estabilidad química, y una buena compatibilidad con la capa epitaxial de GaN, adecuada para la fabricación de LED de alto rendimiento.

Etiqueta: #Substrato de zafiro con patrón (PSS), #Wafer de zafiro, #Substratos planos de zafiro, #Dureza 9.0, #PSS, #NPSS, #Diodos emisores de luz (LED), #fabricación de LED, #dispositivos de energía basados en GaN, #Safiro de cristal único Al2O3
