Partes de mecanizado de precisión para perforadores láser de mesa pequeña con apertura micrométrica

Partes de mecanizado de precisión para perforadores láser de mesa pequeña con apertura micrométrica

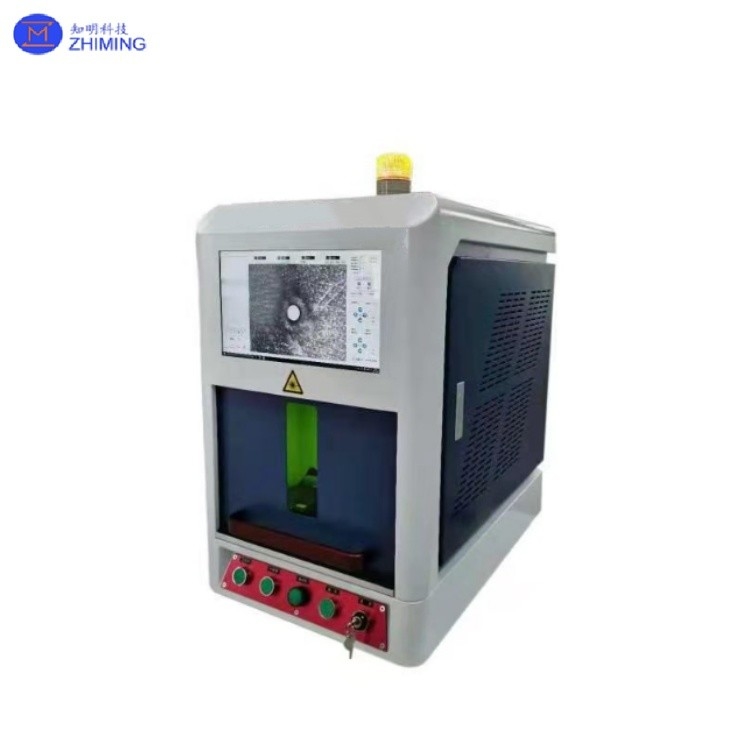

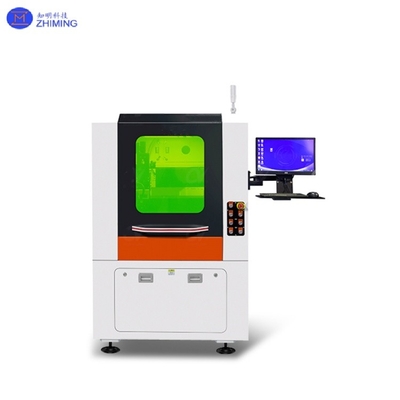

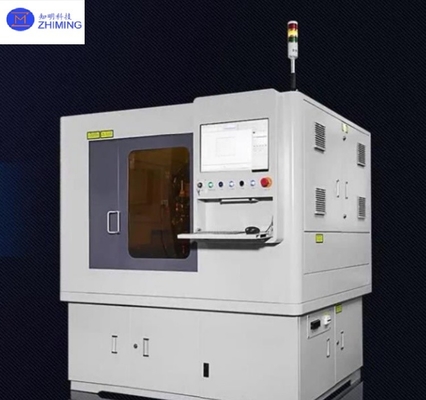

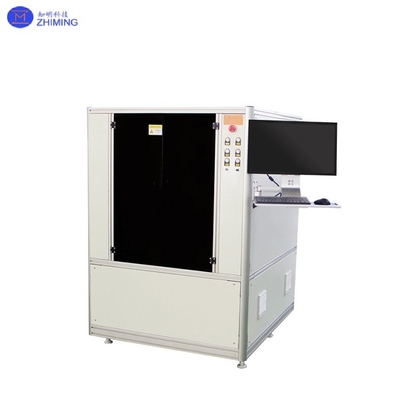

La máquina de perforación láser de mesa pequeña es un equipo de procesamiento láser de alta precisión, adecuado para el procesamiento de microagujeros de metales, materiales duros y materiales no metálicos.La mesa generalmente está hecha de vidrio y está equipada con dispositivos de succión y soplado para mantenerla limpiaEl equipo adopta un sistema de control importado y admite una variedad de configuraciones de parámetros, como frecuencia de pulso, potencia láser, velocidad de movimiento del banco de trabajo, etc., que pueden realizar el funcionamiento automático.



Parámetro técnico


· longitud de onda del láser:1.064 μm

· Frecuencia de pulso:1KHz a 30KHz

Diámetro del punzón:0.01 mm a 1.0 mm

· espesor:0.1 mm a 4.0 mm

· Rango de apertura:agujero pequeño (0,01-0,1 mm), agujero pequeño (0,1-0,4 mm), agujero súper pequeño (0,4-1,0 mm)

Principio de funcionamiento y características del equipo

La máquina de punción láser utiliza el módulo de fibra sólida como fuente de excitación, emite el haz láser con alta densidad de energía y se enfoca en la superficie de la pieza de trabajo para formar un punto diminuto.Cuando el rayo láser ilumina la superficie del material, la temperatura del material se eleva rápidamente por encima del punto de fusión, se produce una transformación de fase y se forman microporos o grietas estrechas.Este proceso no requiere contacto mecánico y evita los problemas de desgaste del procesamiento tradicional.

■ reducción de la capacidad de los equipos, para resolver el problema del espacio reducido.

■ Alta precisión, el agujero máximo puede alcanzar los 0,005 mm.

■ El equipo es fácil de operar y fácil de usar.

■ La fuente de luz puede ser sustituida según diferentes materiales, y la compatibilidad es más fuerte.

■ Pequeña superficie afectada por el calor, menos oxidación alrededor de los orificios.

Ventajas

· Alta precisión:La precisión mínima de mecanizado puede alcanzar 0,001 mm, la apertura es constante y el acabado es alto.

· Alta eficiencia:velocidad de punción rápida, alta eficiencia, buenos beneficios económicos.

· Amplia gama de aplicaciones:adecuado para el metal, los materiales duros, los materiales no metálicos y el tratamiento de superficies inclinadas.

· No hay pérdida de herramientas:Procesamiento con láser sin contacto mecánico para evitar el desgaste de las herramientas.

· Alto grado de automatización:El equipo puede realizar el control de PC y el enfoque automático, apoyando el procesamiento personalizado.

· Gran relación entre profundidad y diámetro:adecuado para el procesamiento de agujeros de grupo de alta densidad.

Aplicación

· Área industrial:las boquillas de los automóviles, las boquillas de los motores, los filtros, los sensores, etc.

· El campo médico:el dispositivo de cocleación electrónica, los botones de los teléfonos móviles, las placas de televisión, los conectores de fibra óptica, etc.

· Aeroespacial:Electrónica aeroespacial de precisión, lentes de telescopios astronómicos, etc.

· Otros ámbitos:Placa de circuito integrado, encendedor electrónico, boquilla de combustible, hilera, etc.
