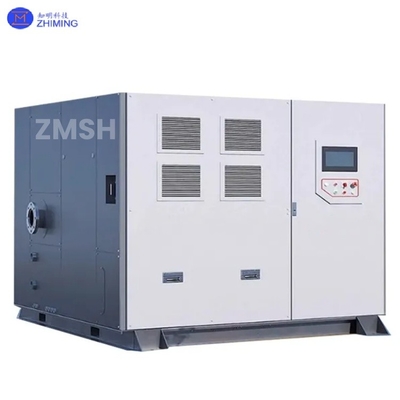

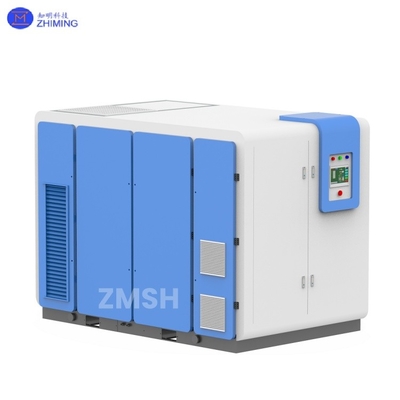

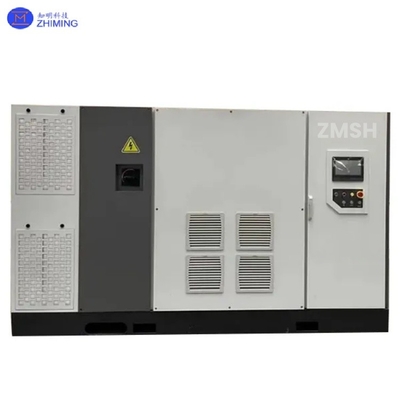

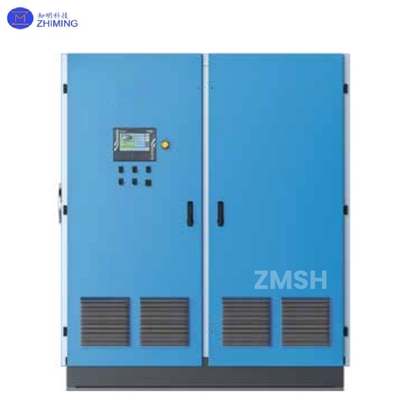

Compresor de aire centrífugo con suspensión magnética 45%-100% con conversión de frecuencia de imán permanente

Compresor de aire centrífugo con suspensión magnética 45%-100% con conversión de frecuencia de imán permanente

El compresor de aire centrífugo de suspensión magnética es un tipo de equipo de compresión de aire de alta eficiencia y ahorro de energía,que es accionado por tecnología de rodamientos de suspensión magnética y motor de magneto permanente de alta velocidadSus principales características incluyen:

· Tecnología de rodamientos magnéticos:A través del rotor de suspensión magnética, se elimina el contacto mecánico y la fricción, se reducen las pérdidas de energía y el desgaste mecánico, y se mejora la fiabilidad y la vida útil del equipo.

· Motor de magneto permanente de alta velocidad:Utilizando un motor síncrono de imán permanente eficiente, la velocidad puede alcanzar decenas de miles de revoluciones por minuto, proporcionando una capacidad de compresión eficiente.

· Diseño libre de aceite:Debido a la tecnología de levitación magnética, el equipo no requiere aceite lubricante y proporciona aire comprimido 100% libre de aceite para aplicaciones con altos requisitos de calidad del aire.

· Sistema de control inteligente:Equipado con sistemas de control avanzados para un control preciso de la presión y el flujo, optimizando la eficiencia energética y la estabilidad operativa.

· Ahorro energético y protección del medio ambiente:En comparación con los compresores tradicionales, los compresores de aire centrífugos de maglev son más eficientes en términos de energía, consumen menos energía y reducen las emisiones de carbono.

Parámetro técnico

Cuestiones que necesitan atención:

1El caudal es de 1 atm/20 °C/humedad 65%/ densidad 1,2 kg/m3.

2Las máquinas utilizadas en condiciones extremas como altas temperaturas, alta humedad, frío y polvo son modelos no estándar.

3Si se mejoran la apariencia y las especificaciones, el fabricante tiene el derecho de interpretación final.

Principio de trabajo

1. Tecnología de rodamientos de suspensión magnética:

Suspensión magnética: El rotor está suspendido en el centro del estator por la fuerza electromagnética, eliminando la necesidad de contacto físico y eliminando la fricción mecánica y el desgaste.

Control activo: La posición del rotor es monitoreada en tiempo real por el sensor, y el sistema de control ajusta la fuerza electromagnética para mantener la suspensión estable del rotor.

2. Motor de alta velocidad con imán permanente:

El motor sincrónico de imán permanente impulsa directamente el rotor, la velocidad puede alcanzar decenas de miles de revoluciones por minuto, proporcionando una capacidad de compresión eficiente.

Diseño libre de aceite: como no se requiere aceite lubricante, se garantiza la pureza del aire comprimido.

3Principio de compresión centrífuga:

Entrada de aire: el aire entra en el compresor por la entrada de aire.

Aceleración y compresión: El impulsor giratorio de alta velocidad acelera el aire, convirtiendo la energía cinética en energía de presión, y el aire se comprime.

Difusor y descarga: el aire comprimido se ralentiza por el difusor, aumentando aún más la presión, y finalmente se descarga a través del puerto de escape.

4Sistema de control inteligente:

Control preciso: a través del sistema de control avanzado, ajuste en tiempo real de los parámetros de funcionamiento del compresor, optimiza la eficiencia energética y la estabilidad.

Diagnóstico de fallas: El sistema tiene una función de diagnóstico de fallas para encontrar y tratar problemas potenciales de manera oportuna.

Características básicas

- Tecnología 100% pura sin aceite

- Tecnología 100% libre de mantenimiento

- Tecnología centrífuga de conversión de frecuencia del imán permanente del 45% al 100%

- efecto de ahorro de energía del 30% al 50%

Ventajas principales

*Motor de alta velocidad:Adopte un motor síncrono de magneto permanente de alta velocidad, directamente acoplado con el accionamiento del impulsor, elimine completamente la pérdida de transmisión mecánica, acelere hasta 75000RPM eficiencia de más del 97%.

Protección de seguridad múltiple:Tecnología autoeléctrica para garantizar el apagado de seguridad por fallo de energía, almacenamiento de energía del condensador para garantizar un suministro de energía estable, control de enlace, protección automática,rodamientos mecánicos de protección auxiliar para evitar caídas accidentales, para garantizar la seguridad del rotor del motor y del rodamiento magnético.

* Control inteligente:Ajuste de la velocidad de acuerdo con las condiciones de trabajo para lograr el ajuste de la presión y el flujo: con predicción de sobretensiones y función anti-surge.monitoreo remoto.

*Rajamiento de suspensión magnético:La conexión, la instalación, el desmontaje y el mantenimiento son convenientes y rápidos.Utilizando la fuerza electromagnética para lograr la suspensión del rotor, sin contacto, sin fricción, sin lubricación, larga vida útil. Diseño de gabinete silencioso, hermosa apariencia, mantenimiento más conveniente.

*Impulsor de flujo de tres elementos:Aleación de aluminio/titanio, diseño de retroceso, fresado a alta velocidad, análisis CAE 100% detección de fallas por rayos X y 115% prueba de exceso de velocidad, eficiencia variable de hasta 95%.

*Tecnología de control de levitación magnética:Más de 10.000 veces por segundo adquisición de señal y corrección en tiempo real, control preciso de la posición del eje del rotor, uso de tecnología de auto-equilibrio,La vibración es un orden de magnitud menor que el rodamiento tradicional.

Aplicación de la máquina



Los compresores de aire centrífugos de suspensión magnética se utilizan ampliamente en los siguientes campos:



1Fabricación:Se utiliza en la línea de producción de herramientas neumáticas, equipos de automatización, maquinaria de embalaje, etc.



2Industria alimentaria y de bebidas:Proporciona aire comprimido libre de aceite para procesos de procesamiento, embalaje y llenado de alimentos.



3Industria farmacéutica:Se utiliza en la producción farmacéutica, en el embalaje aséptico y en el equipo de laboratorio para garantizar la pureza del aire.



4Industria electrónica:Se utiliza en la fabricación de semiconductores, la producción de componentes electrónicos e instrumentos de precisión para proporcionar aire comprimido de alta calidad.



5Industria energética:Se utiliza en compresión de gas natural, almacenamiento de energía eólica y sistemas de pilas de combustible.



6Tratamiento de aguas residuales:Se utiliza en sistemas de aireación y transporte neumático para mejorar la eficiencia del tratamiento de aguas residuales.







En el proceso de fabricación de semiconductores, los compresores de aire centrífugos de suspensión magnética desempeñan un papel importante, que se refleja principalmente en los siguientes aspectos:





1. Aire comprimido de alta pureza:

Diseño libre de aceite: Asegúrese de que el aire comprimido no contenga aceite para evitar la contaminación de los materiales y equipos de semiconductores.

Alta limpieza: adecuado para entornos de fabricación de semiconductores con altos requisitos de calidad del aire.





2- Suministro de gas estable:

Control preciso: El sistema de control inteligente garantiza una presión y un flujo estables de aire comprimido para satisfacer las necesidades de las líneas de producción de semiconductores.

Funcionamiento eficiente: La tecnología de levitación magnética reduce el desgaste mecánico, mejora la fiabilidad y la vida útil del equipo y garantiza un suministro continuo y estable de gas.





3- Ahorro energético y protección del medio ambiente:

Alta eficiencia y eficiencia energética: en comparación con los compresores tradicionales, los compresores de aire centrífugos de maglev son más eficientes energéticamente, reduciendo el consumo de energía y los costes de producción.

Reducir las emisiones de carbono: un diseño eficiente y energéticamente eficiente ayuda a reducir las emisiones de carbono y a cumplir con los requisitos ambientales.





4Apoyar la fabricación de precisión:

Control de alta precisión: proporciona un control preciso de la presión y el flujo para apoyar procesos de precisión en la fabricación de semiconductores.

Reducción de vibraciones y ruido: La tecnología de levitación magnética reduce las vibraciones mecánicas y el ruido, proporcionando un entorno de trabajo más estable.





5Ejemplo de aplicación:

Máquina de litografía: En el proceso de litografía, se requiere aire comprimido de alta pureza para mantener el funcionamiento limpio y estable del equipo.

Equipo de limpieza: se utiliza en el proceso de limpieza de obleas de semiconductores para garantizar la pureza y el efecto de limpieza del líquido de limpieza.

Transporte de gas: en la fabricación de semiconductores, se utiliza para transportar gases de alta pureza para garantizar la pureza de los gases de proceso.





---



Nuestros servicios





1Consulta previa a las ventas:Proporcionar asesoramiento técnico profesional y diseño de programas para ayudar a los clientes a elegir el modelo y la configuración de equipos más adecuados.



2- Instalación y puesta en marcha:El equipo de ingenieros profesionales instalará y pondrá en marcha el equipo para garantizar su funcionamiento normal.





3Servicios de formación:Proporcionar capacitación al personal de operación y mantenimiento del cliente para garantizar que estén capacitados para operar y mantener el equipo.





4. Suministro de piezas de repuesto:Proporcionar piezas de repuesto originales para garantizar la calidad y fiabilidad del mantenimiento y de las piezas de repuesto del equipo.





5Mantenimiento de emergencia:Proporcionar servicios de mantenimiento de emergencia las 24 horas del día, los 7 días de la semana para responder rápidamente a las necesidades de los clientes y reducir el tiempo de inactividad.





6- Mejorando:De acuerdo con las necesidades de los clientes y el desarrollo tecnológico, proporcionar servicios de actualización y actualización de equipos para mejorar el rendimiento y la eficiencia energética de los equipos.
