Detalles del producto
Lugar de origen: porcelana
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Substrato de zafiro con patrón (PSS)
Condiciones de pago y envío
Cantidad de orden mínima: 25
Precio: by case
Detalles de empaquetado: solo paquete de la oblea en sitio de limpieza de 100 grados
Tiempo de entrega: 2-4weeks
Condiciones de pago: T/T
Artículo:: |
Substrato de zafiro con patrón |
El tamaño:: |
2 pulgadas, 4 pulgadas, 6 pulgadas |
Superficie delantera:: |
Estampado |
Revestimiento de la superficie trasera:: |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efec |
Marca de láser:: |
Lado trasero |
Exclusión del borde:: |
≤ 2 mm |
Arreglo para requisitos particulares:: |
Sapphire PSS de diversas orientaciones; sustrato de zafiro con patrón nanométrico ((NPSS) |
Aplicación:: |
Diodos emisores de luz (LED) |
Artículo:: |
Substrato de zafiro con patrón |
El tamaño:: |
2 pulgadas, 4 pulgadas, 6 pulgadas |
Superficie delantera:: |
Estampado |
Revestimiento de la superficie trasera:: |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efec |
Marca de láser:: |
Lado trasero |
Exclusión del borde:: |
≤ 2 mm |
Arreglo para requisitos particulares:: |
Sapphire PSS de diversas orientaciones; sustrato de zafiro con patrón nanométrico ((NPSS) |
Aplicación:: |
Diodos emisores de luz (LED) |

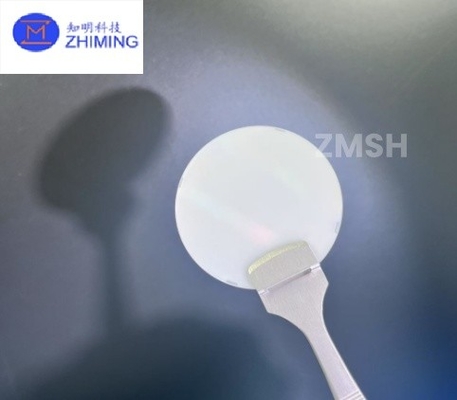

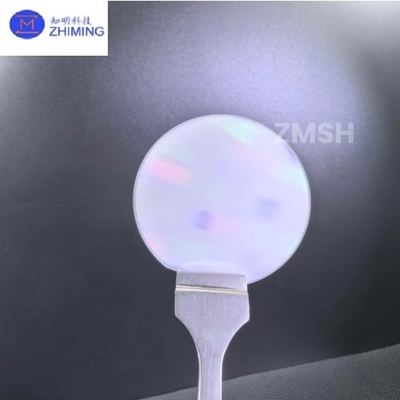

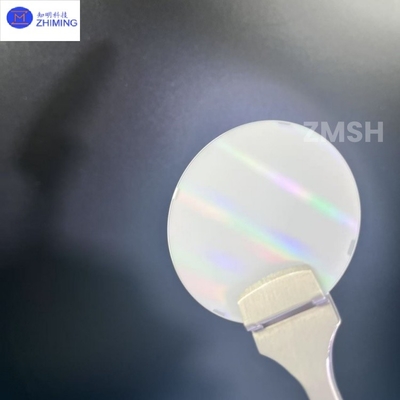

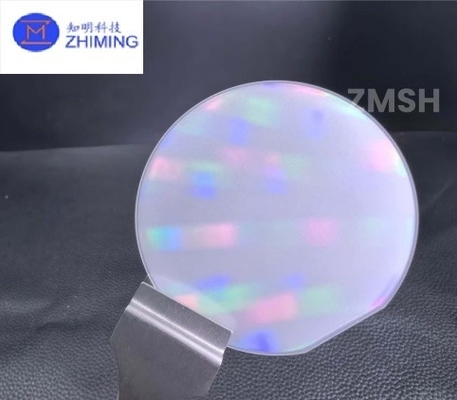

El sustrato de zafiro con patrón (PSS) es un sustrato de zafiro con patrón en miniatura. Se ha utilizado ampliamente en diodos emisores de luz (LED) basados en nitruro de galio de alta potencia,las fuentes de luz alternativas más prometedoras para la iluminación generalCon el avance de la tecnología de sustrato de zafiro de patrón, la eficiencia de los LEDs basados en nitruro de galio de alto brillo ha alcanzado un máximo récord de 150 lm/W. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyEl patrón regular producido en el sustrato de zafiro contrarresta el efecto de la reflexión interna total en la interfaz nitruro de galio/zafiro.la eficiencia cuántica interna mejora debido al posible crecimiento lateral de la película de GaN en el sustrato de zafiro basado en patrones, lo que reduce la dislocación del hilo.
En resumen, las capas epitaxiales de GaN cultivadas en PSS producen defectos transversales epitaxiales y menos defectos de la brecha entre GaN y el sustrato de zafiro.los parámetros de la red de PSS se ajustan mejor a GaN, y el crecimiento epitaxial de GaN en PSS resulta en una menor densidad de dislocación y desajuste del índice de refracción, mejorando así la calidad epitaxial.
El sustrato de zafiro patroneado ((PSS) es un proceso de hacer algún patrón de micrómetro específico como Domo, Cono o en forma de Pirámide en el sustrato de zafiro.Los patrones irregulares en los sustratos de zafiro pueden generar dispersión o refracción de la luz, mejorando así la eficiencia luminosa.
|
Estructura de cristal |
De forma hexagonal |
|
Constante de red (nm) |
a=4.76Å c=12.99Å |
|
Densidad ((g/cm)3) |
3.98 |
|
Punto de fusión ((°C) |
2040 |
|
La dureza de Mohs |
9 |
|
Constante dieléctrica |
9.3 ((Un plano) 11.5 ((Un plano C) |
|
Conductividad térmica (W/cm.K) |
0.46 |
|
Expansión térmica |
6.7*10-6 años/k(plano C) 5,0*10-6 años/k(Un avión) |
|
Indice de refracción |
1.762-1. ¿Qué quieres decir?777 |
|
Transmisión |
Muestra de ensayo:zafiro:D76.2*4 mm |
|
UV:200 ~ 380nm 74% ~ 84% |
|
|
Luz visible: 380 ~ 760nm 85% |
|
|
En el infrarrojo: 760 a 1000 nm 85% |
|
|
En el infrarrojo lejano:> 1000 nm 80%~100% |
|
Punto de trabajo |
Substrato de zafiro con patrón |
||
|
Diámetro |
50.8 ± 0,1 mm |
100.0 ± 0,2 mm |
150.0 ± 0,3 mm |
|
El grosor |
430 ± 25 μm |
650 ± 25 μm |
Se aplicarán las siguientes medidas: |
|
Orientación de la superficie |
el plano C (0001) fuera de ángulo hacia el eje M (10-10) 0,2 ± 0,1° |
||
|
el plano C (0001) fuera de ángulo hacia el eje A (11-20) 0 ± 0,1° |
|||
|
Orientación plana primaria |
El punto de referencia de la dirección del conductor |
||
|
Duración plana primaria |
16.0 ± 1,0 mm |
30.0 ± 1,0 mm |
47.5 ± 2,0 mm |
|
R-Plane |
A las nueve. |
||
|
Finalización de la superficie frontal |
Con patrón |
||
|
Revestimiento de la superficie posterior |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
||
|
Marcado por láser |
El lado trasero |
||
|
TTV |
≤ 8 μm |
≤ 10 μm |
≤ 20 μm |
|
- ¿Qué quieres decir? |
≤ 10 μm |
≤ 15 μm |
≤ 25 μm |
|
El uso de la tecnología WARP |
≤ 12 μm |
≤ 20 μm |
≤ 30 μm |
|
Exclusión del borde |
≤ 2 mm |
||
|
Especificación del patrón |
Estructura de la forma |
Cúpula, cono, pirámide |
|
|
Altura del patrón |
1.6 a 1.8 μm |
||
|
Diámetro del patrón |
2.75 ~ 2.85 μm |
||
|
Espacio de patrones |
0.1 ~ 0,3 μm |
||
Especificaciones de personalización:
* Substrato de zafiro con patrón nanométrico (NPSS).
* PSS de zafiro de diversas orientaciones.
1Mejora de la eficiencia de extracción de luz LED: PSS mejora la eficiencia de extracción de luz LED al reducir la reflexión interna y aumentar la salida de luz a través de los patrones de la superficie.
2Mejora de la calidad del cristal: las superficies con patrones ayudan a reducir los defectos en el crecimiento epitaxial y mejoran la calidad del cristal.
3Mejora del rendimiento de disipación de calor: La estructura de patrón aumenta el área de disipación de calor y ayuda a reducir la temperatura de funcionamiento del LED.
4- Menores costes: una mayor eficiencia lumínica y rendimiento reducen el desperdicio de materiales y reducen los costes de producción.
1P: ¿Cuál es la diferencia entre los substratos de zafiro plano y los de PSS?
R: PSS: Tiene una superficie con patrones que mejora la extracción de luz y mejora la calidad del crecimiento del cristal.
Substratos de zafiro plano: tienen una superficie lisa, lo que resulta en una menor eficiencia de extracción de luz y una mayor reflexión interna.
2P: ¿Cuáles son los patrones comunes utilizados en el PSS?
R: Patrones piramidales: Eficaces para la extracción de luz y el crecimiento epitaxial.
Patrones de cono: similares a las pirámides pero con puntas redondeadas.
Arrays de micro-lentes: optimizados para maximizar la salida de luz.
Patrones hexagonales: proporcionan una distribución uniforme de la luz y mejoran el crecimiento del cristal.
3P: ¿Por qué se utiliza el zafiro como sustrato para el PSS?
A: Alta transparencia: ideal para aplicaciones que emiten luz.
Estabilidad química: Resistente a los ambientes químicos hostiles.
Estabilidad térmica: puede soportar altas temperaturas durante la fabricación de LED.
Costo-efectividad: relativamente asequible en comparación con otros sustratos como el carburo de silicio (SiC).
Etiqueta: #Substrato de zafiro con patrón (PSS), #Wafer de zafiro, #Substratos planos de zafiro, #Dureza 9.0, #PSS, #NPSS, #diodos emisores de luz (LED), #fabricación de LED, #dispositivos de energía basados en GaN
