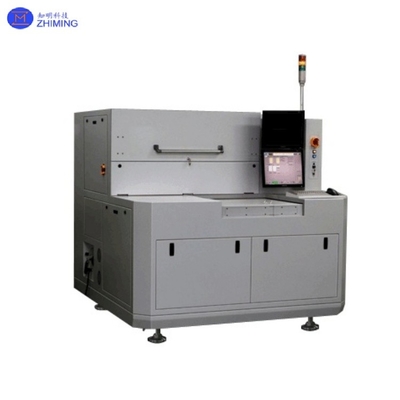

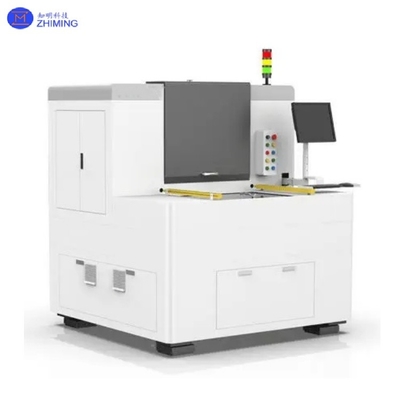

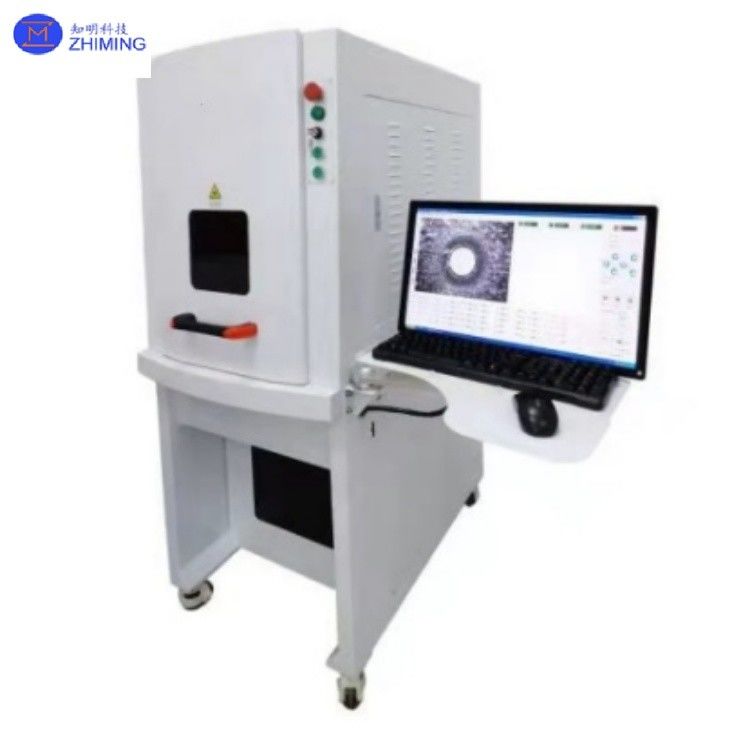

Máquina de perforación láser de corte de precisión láser espesor de perforación 0,01-1 mm
La máquina de perforación láser es un tipo de equipo de procesamiento avanzado que utiliza un haz láser de alta energía para perforar agujeros de precisión en la superficie o en el interior del material.Crea altas temperaturas enfocando un haz láser, que hace que el material se derrita o se vaporice instantáneamente, formando así agujeros precisos. Máquina de punción láser con sus características de alta precisión, alta eficiencia y procesamiento sin contacto,se ha convertido en una herramienta indispensable en la industria manufacturera moderna.
La máquina de punción láser ajusta principalmente el ángulo de divergencia del haz láser al mejor estado, realiza el punto mínimo de enfoque expandiendo el haz y enfocando,y utiliza el sistema de control para lograr el micro-mecanizado láser, perforación y corte por láser.
Parámetro técnico
1Sistema de vigilancia con enfoque láser
El sistema de monitoreo de enfoque láser incluye reflector, espejo de enfoque, cámara CCD en blanco y negro, monitor.
2Sistema de control informático y sistema de software
Toda la máquina está equipada con un ordenador de control, un software especial para la máquina de punción láser y un software especial para el corte de precisión láser.puede ajustar la apertura, espesor y ángulo de perforación, velocidad de perforación y frecuencia del láser y otros parámetros; con visualización gráfica de punción, función de seguimiento del proceso;Programación de código G disponible o programación automática de entrada gráfica CADLas características principales de la máquina son una alta precisión de perforación, un pequeño área afectada por el calor, una poderosa función de software, que puede satisfacer el procesamiento de microagujeros láser de la mayoría de los materiales.
3El diámetro mínimo del agujero es de 0,005 mm, el grosor del agujero es de 0,01-1 mm, el diámetro del agujero, el grosor y la forma del agujero se pueden establecer por ordenador.
4. Mesa de movimiento de tres ejes
Toda la máquina incluye una tabla de movimiento de precisión X, Y, Z, utilizando un tornillo de bola de precisión, un carril de guía lineal.
Ejemplos de aplicaciones: componentes microelectrónicos, comunicaciones, piezas de precisión aeroespacial, hardware de precisión, componentes digitales de alta calidad, conectores de fibra óptica, láminas de atomización,equipos médicos y otros equipos de perforación.
Condiciones de trabajo
1Es adecuado para el funcionamiento bajo la temperatura ambiente de 18°C-28°C y la humedad relativa de 30%-60%.
2. Adecuado para alimentación de dos fases /220V/50HZ/10A.
3. Instale enchufes que cumplan con los requisitos de las normas chinas pertinentes. Si tales enchufes no están disponibles, se deben proporcionar adaptadores apropiados.
Principio de trabajo
La máquina de punción láser genera un haz de alta energía a través del láser, que es enfocado por el sistema óptico y actúa sobre la superficie del material.El material se calienta rápidamente después de absorber la energía del láser, alcanzando el punto de fusión o el punto de vaporización, y formando un agujero.Mecanizado de agujeros con diferentes aberturas, profundidades y formas pueden lograrse.
Características básicas
· Alta precisión:Puede procesar una apertura de micrómetro (como 10-500μm), y la forma del paso es controlable (agujero redondo, agujero en forma).
· Procesamiento sin contacto:sin esfuerzo mecánico, adecuado para materiales frágiles, de paredes finas o de alta dureza.
· Alta eficiencia:Perforación rápida, adecuada para la producción en serie.
· Versatilidad:Adecuado para el metal, la cerámica, el vidrio, el plástico, los materiales compuestos y otros.
· Protección del medio ambiente:No hay residuos de corte, reducir la contaminación ambiental.
Máquina de punción por láser
Máquina de perforación láser por sistema láser; fuente de alimentación de accionamiento láser; mesa de precisión XYZ; sistema de rotación flotante de aire de precisión; sistema de monitorización de enfoque láser; sistema de control por ordenador.
Aplicación de las máquinas de punción por láser
1Industria electrónica y de semiconductores
Placa de circuitos de PCB: se utiliza para procesar microagujeros (agujeros ciegos, agujeros enterrados) para lograr una interconexión de circuitos de alta densidad.
Embalaje de chips: Hacer agujeros a nivel de micrones en sustratos cerámicos y obleas de silicio para mejorar la disipación de calor del chip y la transmisión de señales eléctricas.
Fabricación de pantallas: perforar los materiales frágiles como el vidrio y el zafiro para pantallas de teléfonos móviles y paneles OLED.
2- Aeronáutica y fabricación de automóviles
Componentes del motor: hacer agujeros de enfriamiento en materiales de aleación de alta temperatura como las palas de las turbinas y las cámaras de combustión.
Boquilla de combustible: mecanizado de microagujeros de precisión para optimizar el efecto de atomización del combustible.
Materiales compuestos: Se perforan agujeros en materiales ligeros como fibra de carbono y aleación de titanio para reducir el daño por estrés.
3- Medicina y biotecnología
Dispositivos médicos: los microagujeros se procesan en instrumentos quirúrgicos, implantes (como alfileres óseos) para mejorar la biocompatibilidad.
Sistema de administración de fármacos: Fabricación de matrices de microagujas o agujeros de liberación sostenida de fármacos.
Biochips: canales microfluídicos en vidrio y polímero.
4Energía y protección del medio ambiente
Células solares: Hacer agujeros en los electrodos de las células de silicio o de película delgada para mejorar la eficiencia fotoeléctrica.
Celdas de combustible: Procesamiento de agujeros de difusión de gas en membranas de intercambio de protones.
Elemento y pantalla de filtro: hacer agujeros de filtro de alta precisión para el tratamiento del agua o la purificación del aire.
5- Joyería y mecanizado de precisión
Punche de diamante/piedra preciosa: Se utiliza para la colocación de joyas o la decoración de precisión.
Partes de relojes: mecanizado de agujeros de alta precisión en piezas pequeñas como engranajes y rodamientos.
6Investigación y materiales especiales
Materiales súper duros: se perforan agujeros en diamante, nitruro cúbico de boro (CBN) para herramientas de corte u ópticas.
Materiales quebradizos: perforación no destructiva de vidrio y cerámica para evitar el agrietamiento de los bordes.
Nuestros servicios
1Ventas de equipos:Proporcionar una variedad de modelos de punción láser para satisfacer las diferentes necesidades del cliente, apoyar la compra.
2Soluciones personalizadas:Según el material del cliente, los requisitos del proceso, la configuración personalizada de la máquina de perforación láser y las soluciones de procesamiento.
3- Instalación y puesta en marcha:Proporcionar servicios profesionales de instalación y puesta en marcha de equipos para garantizar su funcionamiento normal.
4- Formación técnica:Proporcionar a los clientes capacitación en operación, mantenimiento y optimización de procesos para mejorar la eficiencia de los equipos.
5- Mantenimiento posventa:Proporcionar servicios regulares de mantenimiento, solución de problemas y reparación para garantizar el funcionamiento estable a largo plazo del equipo.
6Apoyo al proceso:Ayudar a los clientes a optimizar el proceso de perforación, mejorar la precisión y la eficiencia del procesamiento.
7. Suministro de piezas de repuesto:Proporcionar piezas de repuesto originales para garantizar los requisitos de mantenimiento y reemplazo del equipo.
8Servicio de actualización:Proporciona servicios de actualización de hardware y software basados en el desarrollo tecnológico.
