Detalles del producto
Lugar de origen: porcelana
Nombre de la marca: ZMSH
Certificación: rohs
Número de modelo: Modulador de fase de niobato de litio LNP6118
Condiciones de pago y envío
Precio: by case
Condiciones de pago: T/T
Orientación de cristal:: |
Z-corte |
Conector de RF:: |
Mujer 1,85 mm (V) |
Tipo de la fibra:: |
Intro: mantenimiento de la polarización PANDA; salida: SMF-28®† Modo único |
Conectores de fibra:: |
2.0 mm Clave estrecha FC/PC |
Duración del plomo de la fibra:: |
1.5 m (tipo) |
Capa de fibra:: |
Ø900 μm tubo suelto |
Orientación de cristal:: |
Z-corte |
Conector de RF:: |
Mujer 1,85 mm (V) |
Tipo de la fibra:: |
Intro: mantenimiento de la polarización PANDA; salida: SMF-28®† Modo único |
Conectores de fibra:: |
2.0 mm Clave estrecha FC/PC |
Duración del plomo de la fibra:: |
1.5 m (tipo) |
Capa de fibra:: |
Ø900 μm tubo suelto |

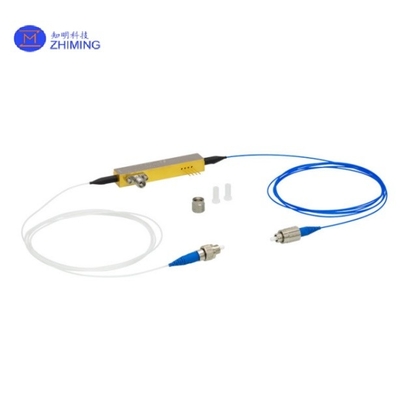

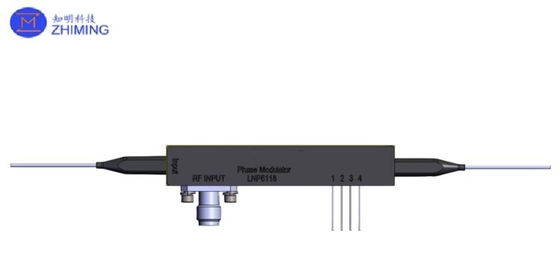

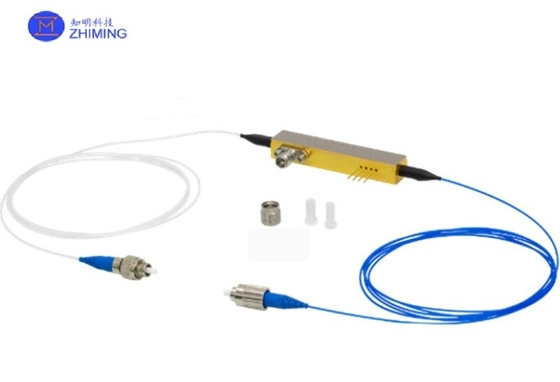

El LNP6118 es un modulador de fase de corte z de banda ancha LiNbO3 diseñado para soportar el funcionamiento a 1310 nm y 1550 nm. La respuesta electro-óptica (S21) es suave desde CC a 40 GHz.La fibra de entrada es el mantenimiento de la polarización (PM), y la fibra de salida es la fibra estándar de modo único; ambas terminadas con conectores FC/PC. La llave del conector FC/PC de entrada está alineada con el eje lento de la fibra PM,que a su vez está alineado con el modo extraordinario del chipEl conector de entrada de RF es un conector de campo reemplazable de 1,85 mm (V).
El LNP6118 incluye un polarizador interno que está alineado con el modo extraordinario del chip.
1.Ancho de banda de modulación alto:admite modulación de señal de alta frecuencia, adecuada para comunicación óptica de alta velocidad y procesamiento de señales.
2.Baja pérdida de inserción:El diseño optimizado reduce la pérdida de energía de la señal óptica durante la modulación.
3.Alta precisión de modulación de fase:proporciona un control preciso de fase para garantizar la estabilidad y la precisión de la modulación de la señal.
4.Amplio rango de longitud de onda:adecuado para una variedad de longitudes de onda (como banda C, banda L), compatible con una variedad de sistemas ópticos.
5.Diseño compacto:Paquete compacto para una fácil integración en sistemas ópticos complejos.
6.Voltagem de accionamiento baja:Reduce el consumo de energía y es adecuado para aplicaciones de alta eficiencia energética.
| Especificaciones ópticas | - ¿ Qué? | Típico | - ¿ Qué es? |
| Largura de onda de funcionamientoa) el | 1260 nm | - | 1625 nm |
| Pérdida de inserción (1310 nm) | - | 5.0 dB | 5.5 dB |
| Pérdida de inserción (1550 nm) | - | 4.0 dB | 4.5 dB |
| Pérdida de retorno óptico | 40 dB | - | - |
| Potencia de entrada óptica (modo extraordinario) | - | - | 100 mW |
| Potencia de entrada óptica (modo ordinario) | - | - | 10 mWb |
| Especificaciones eléctricas de RFc | - ¿ Qué? | Típico | - ¿ Qué es? |
| Ancho de banda de E/O (-3 dB) | - | 35 GHz | - |
| Rango de frecuencia de funcionamiento | DC a 40 GHz (mínimo) | ||
| RF VPi@ 10 GHz | - | 7.0 V | - |
| RF VPi(@ 30 GHz) | - | 8.5 V | 9.5 V |
| S11 (DC a 25 GHz) | - | -12 dB | -10 dB |
| S11 (25 a 40 GHz) | - | -8 dB | -6 dB |
| Potencia de entrada del puerto RF | - | - | 24 dBm |
| Especificaciones del modulador de baja frecuenciac | - ¿ Qué? | Típico | - ¿ Qué es? |
| Rango de frecuencia de funcionamiento | DC a 1 MHz (típico) | ||
| V.Pi(@ 1 kHz) | - | 10 V | - |
a. El modulador está diseñado para su uso en las longitudes de onda especificadas. El uso del modulador en otras longitudes de onda puede causar un aumento de la pérdida óptica que no está cubierta por la garantía.,Esta pérdida puede ser temporal; por ejemplo, el aumento de la pérdida causada por longitudes de onda más cortas generalmente se puede revertir calentando el modulador a 80 °C durante una hora.
b. Se debe tener especial cuidado al alinear el estado de polarización de la entrada óptica para evitar que el exceso de potencia óptica se lance al modo ordinario,que será absorbido por el polarizador y puede dañar el modulador.
c. a 1550 nm
| Especificaciones medioambientales | - ¿ Qué? | Típico | - ¿ Qué es? |
| Temperatura de funcionamiento | 0 °C | - | 70 °C |
| Temperatura de almacenamiento | -40 °C | - | 85 °C |
| Especificaciones mecánicas | |
| Orientación cristalina | El corte en Z |
| Conector de RF | Mujer 1,85 mm (V) |
| Tipo de fibra | Entrada: PANDA Manteniendo la polarización El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero. |
| Conectores de fibra | 2.0 mm Clave estrecha FC/PC |
| Duración del plomo de la fibra | 1.5 m (tipo) |
| Chaqueta de fibra | Ø900 μm tubo suelto |
| Fibra de entrada estándar | |
|
Tipo de fibra |
El Sr. |
| TÍPICO de las señales |
FC/UPC |
| La clave | En el caso de los productos |
| Alineación clave | - ¿ Qué es eso? |
| Fibra de salida estándar | |
| Tipo de fibra | En el caso de los |
| TÍPICO de las señales | FC/UPC |
| La clave | En el caso de los productos |
| Alineación clave | No incluido |
LNP6118 Aplicación
1.Sistema de comunicación óptica:utilizado para la modulación de fase en las comunicaciones de fibra óptica para mejorar la eficiencia y calidad de la transmisión de la señal.
2.Comunicación óptica coherente:La modulación de fase y la demodulación de las señales ópticas se realizan en un receptor coherente.
3.Detección óptica:Para sensores ópticos de alta precisión, como los interferómetros y los sistemas de detección de fibra óptica distribuida.
4.Comunicación cuántica:Codificación de fases de señales ópticas en sistemas de distribución de claves cuánticas (QKD).
5.Radar láser (LiDAR):Se utiliza para el liDAR de fase para mejorar la precisión y la resolución del alcance.
6.Experimentos de investigación:Se utiliza en experimentos ópticos e investigaciones para la modulación de fase y la regulación del campo luminoso.
