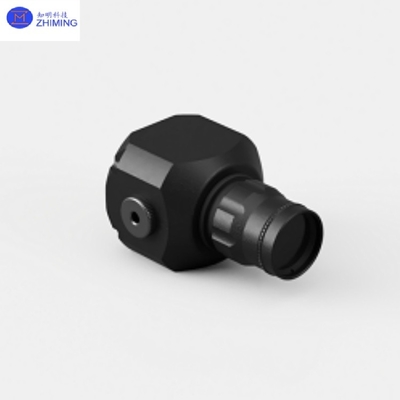

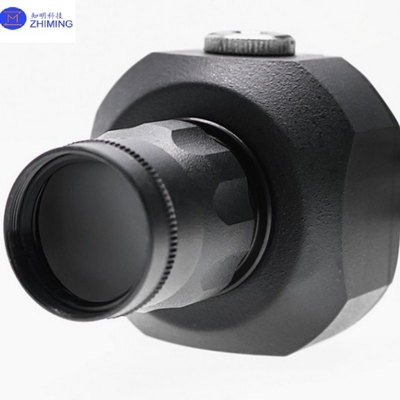

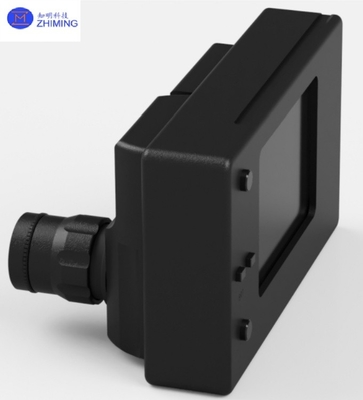

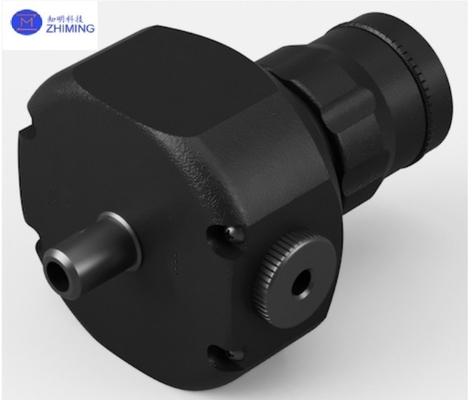

Cámara VIS-NIR CCD Contour-IR Contour-M Cámara digital de 400-1700nm Cámara multispectral

La diferencia entre CMOS y CCD:

1Fabricación del proceso de imagen

El principio de conversión fotoeléctrica del sensor de imagen CCD y CMOS es el mismo, la principal diferencia entre ellos es que el proceso de lectura de la señal es diferente;Debido a que CCD tiene sólo uno (o unos pocos) nodos de salida para leer uniformemente, su consistencia de salida de señal es muy buena; en el chip CMOS, cada píxel tiene su propio amplificador de señal, que realiza la conversión de carga y voltaje respectivamente,y la consistencia de su señal de salida es pobreSin embargo, CCD con el fin de leer toda la señal de imagen, el ancho de banda de la señal del amplificador de salida se requiere que sea amplio, y en el chip CMOS,los requisitos de ancho de banda del amplificador en cada píxel son bajos, lo que reduce en gran medida el consumo de energía del chip, que es la razón principal por la que el consumo de energía del chip CMOS es menor que el del CCD.la inconsistencia de millones de amplificadores conduce a un mayor ruido fijo, que es la desventaja inherente del CMOS sobre el CCD.

2. Integración

Desde el punto de vista del proceso de fabricación, el circuito y el dispositivo en CCD están integrados en el material de cristal único semiconductor, el proceso es más complejo,y sólo unos pocos fabricantes en el mundo pueden producir obleas CCD, como DALSA, SONY, Panasnic, etc. El CCD sólo puede emitir señales eléctricas analógicas, requiere un decodificador de direcciones posterior, convertidor analógico, procesador de señal de imagen,y también necesita proporcionar tres grupos de diferentes voltaje de potencia circuito de control de reloj síncronoCMOS está integrado en un material semiconductor llamado óxido metálico,que es el mismo proceso que produce decenas de miles de circuitos integrados de semiconductores como chips de computadora y dispositivos de memoria, por lo que el costo de producción de CMOS es mucho menor que el de CCD. Al mismo tiempo, el chip CMOS puede integrar el amplificador de señal de imagen, circuito de lectura de señal, circuito de conversión A / D,procesador de señal de imagen y controlador en un chip, solo un chip puede realizar todas las funciones básicas de la cámara, la integración es muy alta, el concepto de cámara a nivel de chip se genera a partir de esto.Con el desarrollo continuo de la tecnología de imágenes CMOS, cada vez más empresas pueden proporcionar chips de imagen CMOS de alta calidad, incluyendo: Micron, CMOSIS, Cypress y así sucesivamente.

3Velocidad.

El CCD adopta una salida fotosensible por una, que solo puede ser emitida de acuerdo con el procedimiento especificado, y la velocidad es lenta.CMOS tiene múltiples convertidores de carga-voltaje y control de interruptores de fila y columna, y la velocidad de lectura es mucho más rápida, y la mayoría de las cámaras de alta velocidad por encima de 500 fps son cámaras CMOS.y mayor velocidad se puede obtener cuando sólo se sacan imágenes de la subventana.

4No hay ruido.

La tecnología CCD desarrollada anteriormente, más madura, utiliza la unión PN o la capa de aislamiento de dióxido de silicio (SiO2) para aislar el ruido.La calidad de imagen relativa al sensor fotoeléctrico CMOS tiene una cierta ventajaDebido al alto grado de integración del sensor de imagen CMOS, la distancia entre los componentes y los circuitos es muy cercana, la interferencia es relativamente grave.y el ruido tiene un gran impacto en la calidad de imagenCon el desarrollo continuo de la tecnología de reducción de ruido del circuito CMOS, proporciona una buena condición para la producción de sensores de imagen CMOS de alta densidad y alta calidad.
