Hogar > PRODUCTOS > Oblea del zafiro > 0.3m m DSP Sapphire Wafer Substrate Customized Thickness

0.3m m DSP Sapphire Wafer Substrate Customized Thickness

Detalles del producto

Lugar de origen: China

Nombre de la marca: zmsh

Número de modelo: zafiro de 4°off C

Condiciones de pago y envío

Cantidad de orden mínima: 25PCS

Precio: by case

Detalles de empaquetado: los envases Vacío-sellados con nitrógeno rellenan en un ambiente de la clase 100

Tiempo de entrega: 15-30days

Capacidad de la fuente: 10000pcs/months

Consiga el mejor precio
Resaltar:

DSP Sapphire Wafer Substrate

,

0.3m m Sapphire Wafer Substrate

,

Oblea modificada para requisitos particulares del grueso Al2O3

Material:
99,999% Al2O3
industria:
Vidrio llevado, óptico, oblea eli-lista
Uso:
Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica
Color:
blanco o rojo o azul
transmisividad de la luz de la visión:
el 85%
advantagement:
altos hardness9.0, llevan resistencia,
tipo:
solo cristal
orientación:
C, A, R, M
Material:
99,999% Al2O3
industria:
Vidrio llevado, óptico, oblea eli-lista
Uso:
Oblea de Semicondutor, microprocesador llevado, ventana de cristal óptica, cerámica electrónica
Color:
blanco o rojo o azul
transmisividad de la luz de la visión:
el 85%
advantagement:
altos hardness9.0, llevan resistencia,
tipo:
solo cristal
orientación:
C, A, R, M
0.3m m DSP Sapphire Wafer Substrate Customized Thickness

grueso de 0.3m m DSP Sapphire Wafer Substrate Or Customized

El proceso de Kyropoulos (proceso de KY) para el crecimiento cristalino de zafiro es utilizado actualmente por muchas compañías en China para producir el zafiro para las industrias de la electrónica y de la óptica.

De gran pureza, el óxido de aluminio se derrite en un crisol en más de 2100 grados de cent3igrado. El crisol se hace típicamente del tungsteno o del molibdeno. Un cristal de semilla exacto orientado se sumerge en el alúmina fundido. El cristal de semilla se tira lentamente hacia arriba y se puede girar simultáneamente. Exacto controlando las pendientes de temperatura, índice de tracción y índice de disminución de la temperatura, es posible producir un lingote grande, monocristal, áspero cilíndrico del derretimiento.

Después solo del zafiro cristalino se crecen los boules, corazón-se perforan en las barras cilíndricas, las barras se cortan para arriba en el grueso deseado de la ventana y finalmente se pulen al final superficial deseado.


Fabrican a Sapphire Windows del solo zafiro cristalino, haciendo los ideales para los usos exigentes (tales como sistemas del laser) debido a su dureza superficial extrema, alta conductividad termal, alta constante dieléctrica y resistencia a los ácidos y a los álcalis químicos comunes. El zafiro es el segundo cristal más duro al lado de diamantes y, debido a su fuerza estructural, las ventanas del zafiro se pueden hacer mucho más ligeramente que otras ventanas dieléctricas comunes con transmitencia mejorada. Químicamente, el zafiro es el solo óxido de aluminio cristalino (Al2O3), y es útil en un alcance de transmisión a partir de la 0,2 - los 5.5µm.
----------------------------------------------------------------------------
Podemos suministrar servicio modificado para requisitos particulares profesional a tiempo y proporcionar la cooperación y la ayuda del nuevo dispositivo del desarrollo de productos y de la tecnología.

Usos
Sapphire Washers, Sapphire Windows, Sapphire Bearings, Sapphire Rods, Sapphire Tubes, Ruby
oblea del zafiro, zafiro de la bóveda, película del aislamiento del zafiro, lente de la bola del zafiro, zafiro/bola de rubíes

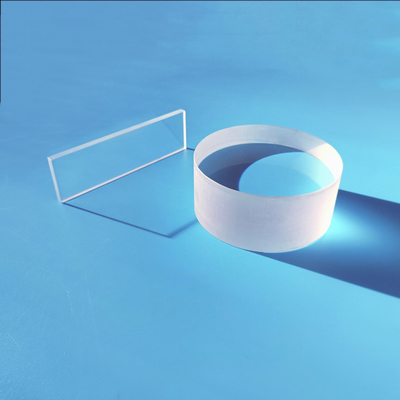

0.3m m DSP Sapphire Wafer Substrate Customized Thickness 0
especificación del C-avión de 2inch 2°off
Material: Solo cristal Al2O3 99,999%
Orientación: C-avión 4°off (0001) a M - eje ±0.1°,

Diámetro: 50.80±0.2m m

Grueso 500 ±15um o 750±15um o 1000±15um

Plano primario: 16±1m m

Del plano de la orientación: Un eje ±0.1°

Aspereza superficial de Frontside: Ra<0.3nm

Aspereza superficial de la parte trasera: 0.8~1.2um

(O lado doble pulido, lado Ra<0.3nm)

TTV: <15um

ARCO: - 15~0um

DEFORMACIÓN: <15um

Laser Mark Series No. por necesidades

Paquete: los envases Vacío-sellados con nitrógeno rellenan en un ambiente de la clase 100

Limpieza: Contaminación visible libre

Paso de proceso para el vidrio del zafiro

0.3m m DSP Sapphire Wafer Substrate Customized Thickness 1

FAQ:

Q: ¿Cuál es la manera de envío y de coste?

: (1) aceptamos DHL, Fedex, el ccsme etc.

(2) si usted tiene su propia cuenta expresa, es grande. Si no, podríamos ayudarle a enviarlos.

La carga está de acuerdo con el acuerdo real.

Q: ¿Cómo pagar?

: depósito del 50%, el 50% antes de la entrega T/T, Paypal,

podemos proporcionar aseguramos el pago y el pago de la garantía.

Q: ¿Cuál es su MOQ?

: (1) para el inventario, el MOQ es 10-30pcs.

(2) para los productos modificados para requisitos particulares, el MOQ es 25pcs para arriba.

Q: ¿Cuál es plazo de expedición?

: (1) para los productos estándar

Para el inventario: la entrega es 5 días laborables después de que usted pone la orden.

Para los productos modificados para requisitos particulares: la entrega es 2 o 3 semanas después de que usted pone la orden.
