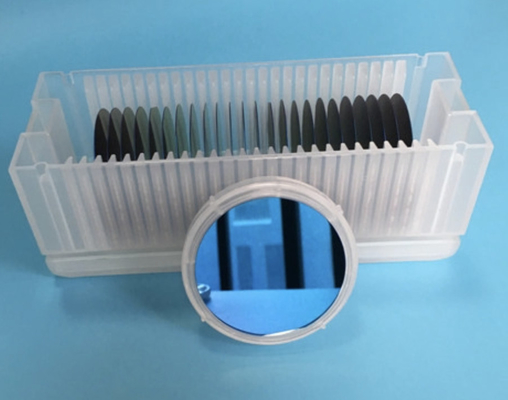

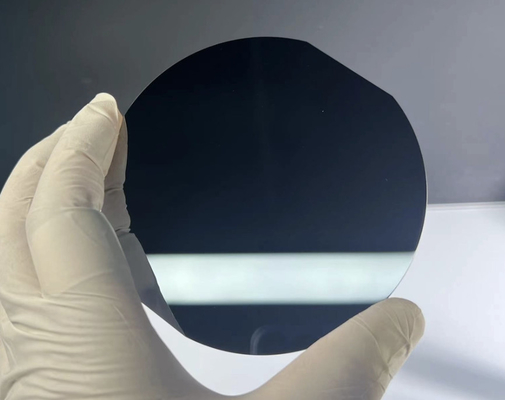

4' 6' AIN en sustratos de silicio SSP DSP semiconductor Wafers 100nm 200nm capa

El nitruro de aluminio en obleas de silicio es un nuevo tipo de material semiconductor que ofrece propiedades únicas.La cerámica de nitruro de aluminio tiene una baja constante dieléctrica y excelentes propiedades mecánicasEs no tóxico y tiene un coeficiente de expansión lineal similar al del silicio.Esta combinación de propiedades hace del nitruro de aluminio un material ideal para muchas aplicaciones electrónicasUna película delgada de nitruro de aluminio es una forma de material semiconductor. Es altamente conductor de nitruro de aluminio en obleas de silicio y puede soportar altas temperaturas.También es resistente a los electromagnéticos y tiene un punto de ebullición altoComo resultado, se utiliza comúnmente en teléfonos móviles y otros productos electrónicos. Sin embargo, no es aconsejable procesar el nitruro de aluminio en obleas de silicio sin recocido adecuado.

Especificación:

• Área útil: 90%
• espesor nominal de AlN: 200 nm ± 5%, película de AlN sin dopar recubierta por un lado
• Superficie delantera: en estado de crecimiento
• Superficie trasera: Silicio tal como ha sido recibido
• Orientación AlN: plano C (001)
• Densidad de macro defectos: < 5 cm2
• Base de la oblea: Silicio [111] tipo N, 2" de diámetro x0,5 mm, Resistividad: <5 ohm-cm, un lado pulido

Aplicación:

• El nitruro de aluminio en las obleas de silicio es un material de sustrato ideal para muchas aplicaciones.Su alta conductividad térmica y baja resistencia lo convierten en un material adecuado para muchas aplicaciones electrónicasEsto hace que el nitruro de aluminio sobre silicio sea la mejor opción para la electrónica y es ecológico.
• En comparación con el silicio, el nitruro de aluminio en silicio tiene una excelente conductividad eléctrica y un menor coeficiente de expansión térmica.Además de la electrónica, también es seguro para el medio ambiente.
• El nitruro de aluminio en las obleas de silicio es una excelente alternativa al óxido de berilio en aplicaciones electrónicas.Este material semiconductor también se puede utilizar en aplicaciones electrónicas.
• El material es extremadamente duradero y es adecuado para una variedad de aplicaciones electrónicas.Su baja conductividad térmica y su alto aislamiento eléctrico hacen que sea un excelente material para dispositivos electrónicosA diferencia del silicio, es no tóxico y fácil de fabricar. Además de las aplicaciones electrónicas, también tiene una constante dieléctrica baja. También es un excelente sustituto del silicio en los láseres de alta velocidad.
