Resumen del producto

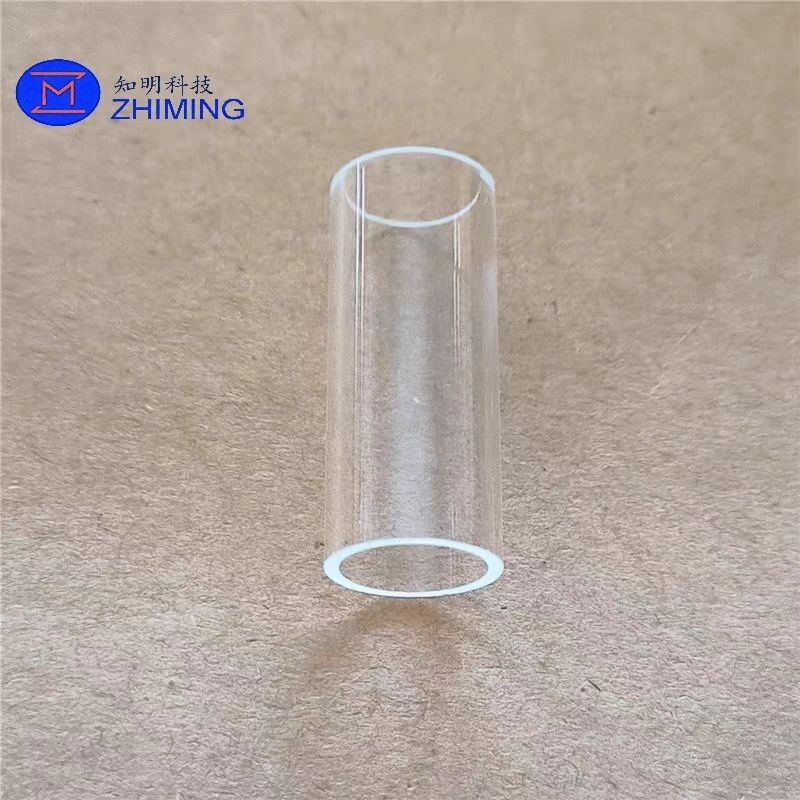

    Los tubos y perfiles de zafiro EFG son componentes de zafiro de cristal único directamente cultivados a partir de alumina de alta pureza de grado 4N5 mediante el proceso de crecimiento alimentado con película (EFG) definido por Edge.Su principio básico es dar forma a la sección transversal del cristal a través de matrices de molibdeno personalizadasLa alumina fundida sube a lo largo de las hendiduras internas de la matriz hasta la parte superior por acción capilar para formar una película líquida.y el derretimiento cristaliza y se solidifica continuamente a lo largo de la orientación de los cristales de semilla, creciendo directamente perfiles de cristal único de tamaño largo con exactamente la misma forma de la sección transversal que la matriz.Este proceso logra una formación casi en forma de red, reduciendo en gran medida la asignación de mecanizado posterior, como el corte y la perforación.Su tasa de utilización de materiales y la eficiencia de producción en masa son significativamente superiores a la solución de mecanizado de lingotes sólidos de Kyropoulos tradicionalLos productos heredan plenamente las ventajas intrínsecas del zafiro de cristal único: resistencia a altas temperaturas, alta dureza, fuerte resistencia a la corrosión,alto aislamiento eléctrico y transmisión de luz de amplio espectroLas estructuras personalizadas incluyen tubos rectos, tubos escalonados, tubos reductores, barras redondas, tubos de corte y tubos de corte.Las placas finas y los perfiles de forma especial están disponibles.Son soluciones de cristal único rentables para industrias de alta temperatura, procesos generales de semiconductores, entrega de fluidos químicos e inspección óptica.

Principales características técnicas
1Proceso de crecimiento del EFG en forma casi neta
Las matrices personalizadas moldean directamente la sección transversal del cristal, y los perfiles crecidos están cerca de la forma terminada.No hay necesidad de una amplia eliminación de material de lingotes sólidos como en el proceso de KyropoulosLa tasa de utilización del material puede alcanzar más del 60% (generalmente menos del 20% para los tubos mecanizados de Kyropoulos), reduciendo en gran medida las pérdidas de materia prima y los costes de procesamiento.y adecuado para la producción en serie de productos estandarizados.

2.Ventaja de las especificaciones de longitud larga y pared delgada
Los perfiles de gran tamaño con una longitud superior a 1500 mm pueden crecer en una sola operación, y el espesor mínimo de la pared se puede controlar en 0,3 mm,perfectamente satisfaciendo las necesidades de suministro de fluidos de larga distancia y de ajuste de hornos largosLimitados por el tamaño del lingote, los tubos largos de Kyropoulos requieren empalme, y el mecanizado de tubos de pared delgada implica una gran pérdida de material y un alto costo.

3Base de material monocristalino de alta pureza
El material base es de grado 4N5 (≥99,995%) de alta pureza, monocristalino α-Al2O3, un monolito sin bordes de grano, poros y segregación de impurezas.Aunque su integridad cristalina es ligeramente inferior a los lingotes cultivados por Kyropoulos,Es muy superior a los tubos tradicionales como la cerámica de alumina policristalina y el vidrio de cuarzo, cumpliendo con los requisitos de rendimiento de la mayoría de los escenarios industriales.

4Estabilidad a altas temperaturas y choques térmicos
El material tiene un punto de fusión de 2050°C y una temperatura de trabajo a largo plazo de hasta 1600°C en atmósfera oxidante.tiene una deformación dimensional mínima a altas temperaturas y puede soportar un fuerte choque térmico sin agrietarse, adecuado para escenarios térmicos tales como hornos de tubo, sinterización a alta temperatura y plasma a temperatura media.
5Alta dureza, resistencia al desgaste y a la corrosión química
Con una dureza de Mohs de grado 9, tiene una excelente resistencia al desgaste y a los arañazos, y puede soportar la limpieza de fluidos a alta presión y la fricción de partículas.Resiste la mayoría de los ácidos fuertes, álcalis y disolventes orgánicos a temperatura ambiente, y sólo se corroe lentamente por el hidrofluido

Ácido orico y ácido fosfórico caliente.Es mucho más largo que el cuarzo y los tubos de vidrio.
6.Excelente aislamiento eléctrico y rendimiento óptico
Con una resistividad a temperatura ambiente superior a 1014 Ω·cm y propiedades dieléctricas estables, proporciona un aislamiento eléctrico fiable de alto voltaje, adecuado para escenarios de RF y alta tensión.Tiene una alta transmitancia en la banda de 190nm UV a 4.5 μm en el infrarrojo medio, que cumple con los requisitos de transmisión de luz tales como la observación de fluidos, la inspección óptica y la reacción ultravioleta.

7.Capacidad de personalización de la estructura completa y de mecanizado de precisión
Los perfiles con varias secciones transversales, tales como redondas, cuadradas y formas especiales, se pueden personalizar mediante la sustitución de matrices.se dispone de tubos reductores y tubos con ranurasProcesamiento secundario, como el pulido de las caras finales, la rectificación fina interior/exterior cilíndrica, la ramificación,la perforación de precisión y el sellado de metalización pueden completarse para combinar con precisión las interfaces de instalación del equipo.

8Producción en masa a gran escala y ventaja de coste
Los perfiles de gran tamaño se pueden cultivar en una sola serie y se pueden obtener múltiples productos terminados después de cortar y segmentar, lo que conduce a una alta eficiencia de producción en masa.

El coste total del producto es significativamente superior al de los materiales utilizados en el moldeado en forma de red.En el caso de los productos con un coste inferior al de los productos similares transformados por el método de Kyropoulos, es adecuadonitivo, de gran volumenen los escenarios industriales convencionales.

Especificaciones estándar

Aplicaciones típicas

1. Industria de altas temperaturas: revestimientos para hornos de tubos, tubos de protección para sinterización a altas temperaturas, mangas de protección para termopares, tubos de entrega metalúrgicos a altas temperaturas,resistente a altas temperaturas de 1600 °C y choque térmico para un funcionamiento prolongado, sustitución de tubos de cuarzo para mejorar en gran medida la vida útil
2. Campo general de semiconductores: tubos de entrega de gas de plasma de gama media y baja, tuberías de limpieza de procesos, fundas de protección de transferencia de obleas, resistentes al bombardeo de plasma de intensidad moderada,con una mejor rentabilidad que los tubos de semiconductores Kyropoulos de gama alta
3. Campo de fluidos químicos: tubos de suministro de fluidos altamente corrosivos, tubos de observación de reacciones químicas, tuberías de flujo medio de alta pureza,resistente a la mayor parte de la corrosión ácida y alcalina y que garantiza una pureza media
4. Campo óptico e inspección: células de flujo de detección óptica, tubos de reacción ultravioleta, tubos de muestra de espectrómetro, tubos de protección de la cavidad láser, que combinan la transmitancia de luz y la resistencia a la corrosión
5. Campo industrial general: mangas de eje resistentes al desgaste, boquillas de fluido, mangas de protección de sensores, tubos de ventanas de observación de alta temperatura, sustitución de metales,plásticos y cerámicas ordinarias para extender en gran medida la vida útil

Control de calidad

Se establece un sistema de control de calidad de todo el proceso, desde la preparación del molde hasta la entrega del producto terminado, y cada producto se somete a una inspección multidimensional estricta.inspección de la exactitud dimensional del diámetro interior/exterior y del grosor de la pared, calibración de la coaxialidad y la rectitud, detección de defectos visuales en el tubo completo (rasguños, astillados de los bordes, burbujas, impurezas), inspección de la rugosidad de la superficie,inspección de muestreo de resistencia a la presión y estanqueidad al aire, y la verificación de la transmitancia óptica.Se pueden proporcionar informes de verificación de la orientación cristalina de XRD para productos con requisitos especiales., garantizando unos parámetros precisos y un rendimiento estable para satisfacer los requisitos de los diferentes grados de escenarios industriales.

Preguntas frecuentes

P1: ¿De qué material está hecho el tubo de zafiro?

R: Nuestros tubos de zafiro están hechos de alumina monocristalina de alta pureza (α-Al2O3) con una pureza de grado 4N5 (≥99,995%).que es esencialmente diferente de los tubos de alumina de cerámica policristalina.

P2: ¿El tubo de zafiro es transparente?

R: Los tubos de zafiro de calidad óptica estándar son incoloros y muy transparentes, sin neblina, burbujas o inclusiones visibles.Los tubos sin pulir de grado industrial pueden presentar una leve apariencia blanca frostada en la superficie del suelo..

P3: ¿Es el tubo de zafiro lo mismo que el tubo de alumina cerámica?

R: No. El tubo de zafiro es un monocristalino Al2O3 cultivado a partir del estado fundido, con un mayor rendimiento pero un mayor costo.con un coste más bajo para escenarios industriales generales.

P4: ¿Cuál es la diferencia entre los tubos de zafiro EFG y Kyropoulos (KY)?

A: Proceso EFG: cultivado directamente mediante moldeado a presión, de larga longitud, pared delgada y alta rentabilidad.ideal para escenarios industriales generales y de hornos de alta temperaturaProceso KY: elaborado a partir de lingotes sólidos a granel, con baja densidad de defectos, alta resistencia al plasma y grandes dimensiones de pared gruesa.

P5: ¿Qué proceso debo elegir para mi solicitud?

A: Elegir EFG para tubos largos, tubos de pared delgada, pedidos a granel sensibles a los costes y aplicaciones químicas generales de alta temperatura.cámaras de plasma de semiconductores, y aplicaciones que requieren una densidad de defectos muy baja.

P6: ¿Cuáles son los rangos de tamaño estándar de sus tubos de zafiro?

    A: Diámetro exterior: Φ2mm Φ120mm (personalizable para tamaños más grandes) espesor de pared: 0.3mm 20mm longitud única: hasta 1500mm para EFG; hasta 600mm para el proceso KY.

Productos relacionados

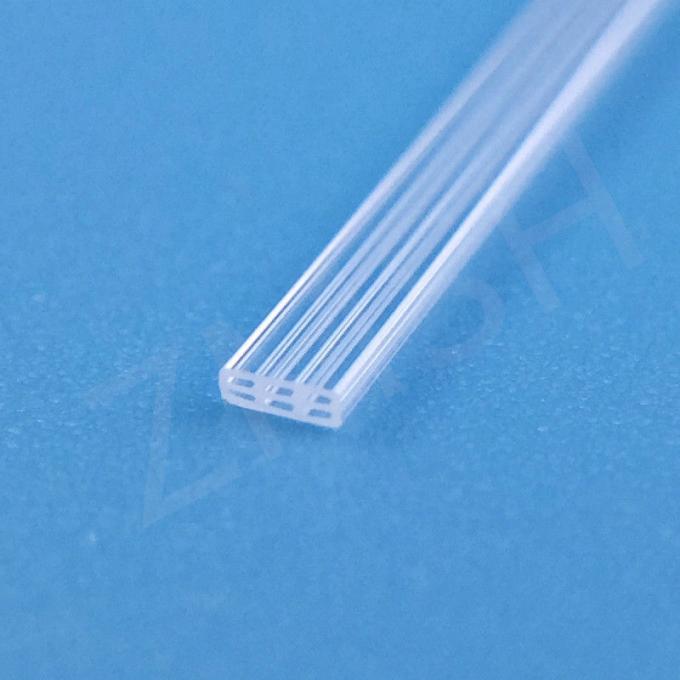

️ fusión de las tuberías de cristal SiO2 晶体材料 透明玻璃管
