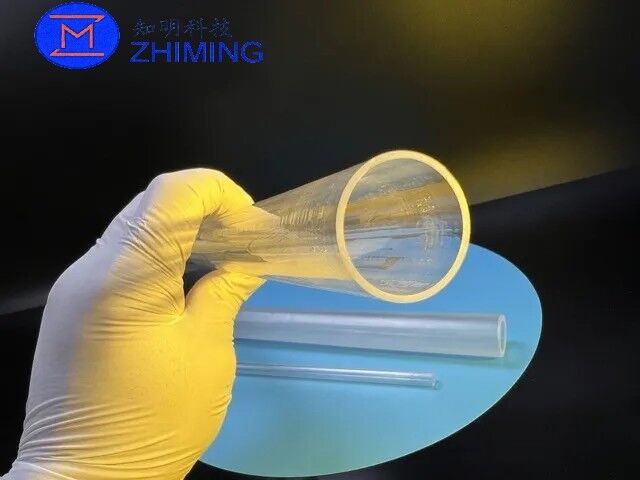

Tubo de zafiro: Capacidad de mecanizado secundario de precisión Alta transmitancia de amplio espectro

Descripción general del producto

    Los tubos de zafiro son componentes tubulares monocristalinos fabricados a partir de alúmina monocristalina sintética de alta pureza (α-Al₂O₃). Los lingotes monocristalinos se cultivan mediante procesos como el método Kyropoulos y el crecimiento alimentado por película definido por bordes (EFG), y luego se procesan a través de múltiples procedimientos que incluyen corte interno de precisión, rectificado cilíndrico interno/externo y pulido de caras frontales. Heredan todas las excelentes propiedades de los materiales monocristalinos de zafiro, integrando cinco ventajas fundamentales: resistencia a altas temperaturas, alta dureza, fuerte resistencia a la corrosión, alto aislamiento eléctrico y transmisión de luz de amplio espectro. Pueden operar de manera estable durante un largo tiempo bajo condiciones de trabajo extremas como alta temperatura, alta presión, fuerte corrosión y bombardeo de plasma, sirviendo como una alternativa de actualización de alta gama a los tubos de cuarzo, tubos de vidrio de borosilicato y tubos cerámicos ordinarios. Se utilizan ampliamente en semiconductores, industrias de alta temperatura, láseres ópticos, fluidos químicos, instrumentos de investigación científica y otros campos. Los productos admiten personalización dimensional completa y mecanizado de precisión secundario, y pueden adaptarse a las interfaces de instalación y los requisitos de proceso de diversos equipos.

Características técnicas principales

1. Sistema de material monocristalino de alta pureza

    Los monocristales se cultivan a partir de materia prima de alúmina de alta pureza de grado 4N5 (99,995 %) o superior, con una estructura cristalina hexagonal en fase α. Todo el tubo está libre de límites de grano, poros y segregación de impurezas. Su integridad cristalina y uniformidad son muy superiores a las de los tubos de cerámica policristalina y de vidrio, lo que garantiza una estabilidad de rendimiento a largo plazo bajo condiciones de trabajo extremas.

2. Resistencia a temperaturas ultraaltas y al choque térmico

    El material tiene un punto de fusión de hasta 2050℃, una temperatura de trabajo continuo a largo plazo de hasta 1600℃ y una tolerancia a altas temperaturas a corto plazo de 1900℃. Su coeficiente de dilatación térmica es de solo 5.8×10⁻⁶/℃, mucho más bajo que el vidrio ordinario, y puede soportar choques térmicos severos sin agrietarse. Es adecuado para escenarios térmicos de alta temperatura como hornos tubulares, sinterización a alta temperatura y reacciones de plasma.

3. Resistencia mecánica ultraalta y resistencia al desgaste

    Con una dureza Mohs de 9, superada solo por el diamante, tiene una resistencia a la flexión de aproximadamente 400 MPa y una resistencia a la compresión de aproximadamente 2000 MPa. La pared del tubo presenta una gran rigidez mecánica, resistencia al desgaste y a los arañazos, y puede soportar el lavado por fluidos a alta presión y la erosión por flujo de aire a alta velocidad. No se raya ni desgasta fácilmente tras un uso prolongado, y su vida útil es varias veces superior a la de los tubos de cuarzo.

4. Gran inercia química y resistencia a la corrosión

    Es casi insoluble en todos los ácidos fuertes, álcalis y disolventes orgánicos a temperatura ambiente, y solo puede ser corroído lentamente por el ácido fluorhídrico y el ácido fosfórico caliente. Puede soportar entornos de proceso severos como el grabado por plasma y la deposición de vapor en la fabricación de semiconductores, sin desprendimiento de partículas ni envejecimiento del material, garantizando la limpieza del proceso y el rendimiento del producto.

5. Excelente aislamiento eléctrico y propiedades dieléctricas

    Con una resistividad a temperatura ambiente superior a 10¹⁴ Ω·cm, cuenta con un excelente aislamiento eléctrico, una constante dieléctrica estable y pérdidas dieléctricas ultrabajas. Puede lograr un aislamiento eléctrico fiable bajo condiciones de trabajo de alto voltaje y alta frecuencia sin fugas, chispas ni interferencias de señal, siendo adecuado para plasma de RF, energía de alto voltaje, dispositivos de microondas y otros escenarios.

6. Rendimiento óptico de alta transmitancia y amplio espectro

    Posee una alta transmitancia de luz en una amplia banda desde el ultravioleta de 190 nm hasta el infrarrojo medio de 4.5μm, y la transmitancia de luz visible puede alcanzar más del 85 %. Los tubos de grado óptico pueden lograr un pulido de espejo tanto en las paredes internas como externas, y la eficiencia de transmisión de luz puede mejorarse aún más con recubrimientos antirreflectantes. Son adecuados para aplicaciones ópticas como cavidades láser, celdas de flujo de detección óptica y dispositivos de reacción ultravioleta.

7. Capacidad de personalización de parámetros completos y mecanizado de precisión

    Se admite la personalización dimensional completa del diámetro exterior, diámetro interior, espesor de pared y longitud. Se pueden procesar diversas estructuras como tubos rectos, tubos escalonados, tubos reductores, tubos ranurados y tubos con brida. Se pueden realizar procesos secundarios como pulido de espejo en caras frontales, rectificado fino cilíndrico interno/externo, biselado, taladrado de precisión y texturizado superficial para ajustarse con exactitud a los requisitos de instalación del equipo.

8. Ensamblaje de sellado y compatibilidad con el sistema

    Se puede realizar el ensamblaje de sellado de alta precisión de tubos de zafiro con carcasas metálicas y bases cerámicas. Se dispone de componentes de soporte como bridas personalizadas, interfaces de sellado y estructuras de posicionamiento. Los productos terminados se pueden conectar directamente a los sistemas de tuberías de los equipos con un rendimiento de sellado fiable, cumpliendo con los requisitos de sellado de alto vacío, alta presión y suministro de gases de alta pureza.

Especificaciones estándar

Aplicaciones típicas

1. Campo de los semiconductores: Tubos generadores de plasma, tubos de revestimiento de cámaras de reacción, tubos de suministro de gas de proceso, tubos de protección para equipos de grabado, tuberías de procesos de limpieza de semiconductores
2. Campo industrial de alta temperatura: Revestimientos para hornos tubulares, tubos de protección para sinterización a alta temperatura, vainas de protección para termopares, tubos para hornos de crecimiento monocristalino, tubos de observación metalúrgica a alta temperatura
3. Campo de láser óptico: Tubos de cavidad para láseres de estado sólido, tubos de protección para lámparas de destello láser, celdas de flujo de detección óptica, tubos de ventana óptica UV/IR, tubos de muestra para espectrómetros
4. Campo de fluidos químicos: Tubos para suministro de fluidos altamente corrosivos, tubos de reacción química, tuberías para medios de alta pureza, tubos de observación de fluidos a alta presión
5. Campo médico y de investigación científica: Tubos de reacción a alta temperatura para laboratorios, tubos de observación biomédica, tubos de encapsulado para dispositivos MEMS, tubos de ventana para detección de radiación nuclear

Control de calidad

    Se ha establecido un sistema de control de calidad de grado de semiconductores para todo el proceso. Cada tubo de zafiro se somete a una estricta inspección multidimensional y se puede proporcionar un Certificado de Análisis (COA) completo. Los elementos centrales de inspección incluyen: inspección de precisión dimensional de diámetro interior/exterior y espesor de pared, calibración de coaxialidad y rectitud, detección visual de defectos en todo el tubo (arañazos, astillado de bordes, burbujas, impurezas), inspección de rugosidad y acabado superficial, pruebas de resistencia a la presión y hermeticidad, inspección por muestreo de transmitancia óptica, verificación de limpieza y embalaje libre de polvo, garantizando parámetros precisos del producto y un rendimiento estable para satisfacer los re

quisitos exigentes de escenarios industriales y de investigación científica de alta gama.
