Oblea de zafiro: alta dureza, excelente aislamiento eléctrico, buena conductividad térmica

Nombre De La Marca:	ZMSH

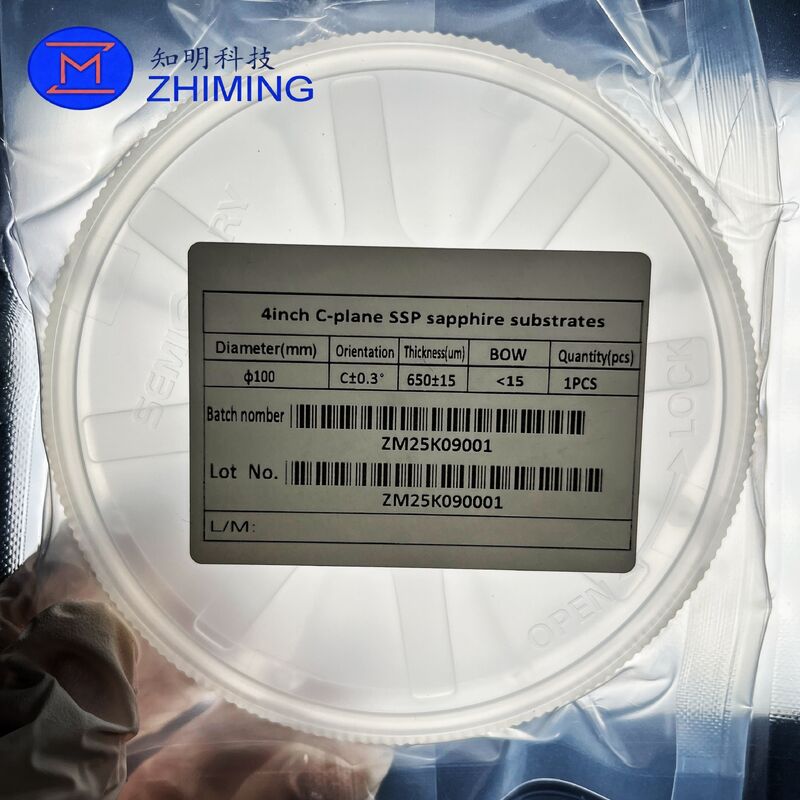

Número De Modelo:	Sustratos de zafiro SSP de plan C de 4 pulgadas
MOQ:	25
Precio:	Fluctuates with market
Tiempo De Entrega:	4-9 semanas
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Orientación cristalina:

Plano C / A / R / M

Diámetro:

2/4/6 pulgadas

Espesor:

650±15 micras

Método del crecimiento cristalino:

KY / EFG / CZ

Superficie:

Pulido o según aplicación

Tipo de pulido:

PSS / PDS

Descripción de producto

Información sobre los sustratos de zafiro

Los sustratos de zafiro son materiales fundamentales críticos para los LED y los dispositivos de GaN. Aunque su propio tamaño de mercado (aproximadamente USD 833 millones a nivel mundial para 2031) es relativamente limitado,Apoya las aplicaciones en el sentido descendente de billones de dólares., con una importancia estratégica y pionera. Oblea de zafiro: alta dureza, excelente aislamiento eléctrico, buena conductividad térmica

En sentido ascendente: alumina de alta pureza (principalmente 4N5 y superior), equipos de crecimiento de cristales (como los hornos Kyropoulos) y campos térmicos de tungsteno-molibdeno.Algunas materias primas de gama alta y equipos básicos siguen dependiendo parcialmente de las importaciones.

Medio flujo: crecimiento de cristales de zafiro → extracción del núcleo → corte → laminación → pulido → sustrato de zafiro con patrón (PSS).

En el sentido descendente: chips LED (que representan más del 80% del consumo), productos electrónicos de consumo (placas de cubierta, componentes de cámaras), semiconductores de tercera generación (dispositivos de potencia GaN/RF), ventanas ópticas, etc.Las aplicaciones en el sentido descendente se están expandiendo desde los LED tradicionales hacia campos diversificados.

Los sustratos de zafiro SSP de plano C de 4 pulgadas son obleas de alumina (Al2O3) de un solo cristal con una orientación cristalina (0001), producidas principalmente mediante los métodos de crecimiento de cristal Kyropoulos (KY), HEM o EFG.SSP es la sigla de Single Side Polished.: la superficie delantera preparada para epi se somete a un pulido de ultra precisión para lograr una rugosidad superficial ultra baja, mientras que la parte posterior se mantiene fina.

Características clave

Material de zafiro monocristalino de alta pureza

Nuestros sustratos de zafiro están fabricados con alumina sintética de alta pureza (Al2O3)h 4N5/5N de ultra alta pureza, especialmente diseñado para entornos de fabricación de optoelectrónica y semiconductores de alto nivel.resistencia a la corrosión por plasma, y una excelente rigidez mecánica, manteniendo un rendimiento físico y óptico estable bajo epitaxia a altas temperaturas, procesamiento en vacío y duras condiciones de proceso químico.

Opciones de orientación de cristal múltiples para diversos dispositivos

Los sustratos de zafiro están disponibles con orientaciones de cristal convencionales para adaptarse a diferentes requisitos de dispositivos semiconductores y optoelectrónicos.Los sustratos de plano C están optimizados para la epitaxia de GaN y la producción en masa de LED; Los sustratos de plano R admiten SOS (Silicon-on-Sapphire) RF y dispositivos microelectrónicos de alta velocidad; las opciones de plano A y plano M se adaptan a dispositivos GaN no polares/semipolares y componentes láser especiales.Las especificaciones personalizadas de ángulo opuesto están disponibles para mejorar la calidad del crecimiento epitaxial y el rendimiento del dispositivo.

Polishing de ultra-precisión y rendimiento de plano

Disponibleen grados SSP (polido de un solo lado) y DSP (polido de dos lados) para adaptarse a diferentes escenarios de proceso. Las superficies pulidas listas para Epi alcanzan una rugosidad superficial ultra baja Ra < 0,3 nm,con TTV estrictamente controladoLa superficie ultra-lisera y libre de defectos cumple perfectamente con los estándares de crecimiento epitaxial de MOCVD, lo que garantiza una deposición uniforme de la capa de GaN y una alta consistencia del rendimiento del chip.

Excelentes propiedades eléctricas y ópticas

Los sustratos de zafiro proporcionan un aislamiento eléctrico superior y un diél bajo- ¿Cuál es eltPérdida de ric, aislando eficazmente las interferencias del circuito para semiconductores de alta frecuencia y potenciaLos dispositivos cuentan con una transmisión espectral ultra ancha UV-Vis-IR, una baja tasa de desgasificación y un nivel de transmisión estable.

Elrendimiento óptico, lo que los hace ideales para componentes de ventanas ópticas, embalajes optoelectrónicos de precisión, ylos entornos de proceso de semiconductores al vacío.

Fabricación de sustratos de precisión a medida

Las especificaciones del sustrato pueden ser totalmente personalizadas de acuerdo con los requisitos técnicos del cliente, incluyendo:

Diámetro de la oblea: 2/3/4/6/8/12 pulgadas
espesor estándar y personalizado
Orientación del cristal y angularidad exacta
Modo de pulido SSP / DSP
Tolerancia a la rugosidad y a la planitud de la superficie
En el caso de las máquinas de la categoría M1, el valor de las máquinas de la categoría M2 será igual o superior al valor de las máquinas de la categoría M3.
Modelado funcional de la superficie (PSS/NPSS)
Grado de limpieza y proceso de limpieza de precisión

Procesamiento funcional y servicios personalizados de valor añadido

Además de los sustratos de zafiro desnudo estándar, proporcionamos procesamiento funcional personalizado de proceso completo para soportar aplicaciones diversificadas de los clientes.

Fabricación de sustratos con patrón PSS/NPSS
La metalización completa/borda/anillo/marco/localizada (recubrimiento de Au/Ti/Cr/Ni)
Corte de obleas ultrafinas y tratamiento para aliviar el estrés
Cortes, perforaciones y moldeados de alta precisión
Finado de superficies a medida (polido/molido/arenas)
Inspección de calidad estricta y certificación completa del COA

Sustitución personalizada y soluciones de sustrato de grado OEM

Apoyamos el desarrollo y la producción de sustratos de zafiro personalizados basados en dibujos de clientes, muestras de referencia, parámetros de proceso de equipos,especificaciones de componentes existentes y demandas de ingeniería inversaTodos los productos cumplen con los estándares RoHS y REACH, proporcionando soluciones de sustrato estables y de alto rendimiento para la actualización de procesos de semiconductores, la combinación de equipos y proyectos de reemplazo localizados.

Aplicaciones típicas

Los sustratos de zafiro son materiales básicos ampliamente adoptados en las industrias optoelectrónicas y de semiconductores, aplicables a los siguientes dispositivos y procesos de fabricación:

Fabricación de epitaxia y chips de LED azul/verde/ultravioleta
Producción de dispositivos de visualización de gama alta de mini LED / micro LED
Dispositivos de comunicación de potencia y RF basados en GaN
Circuitos integrados de alta frecuencia SOS (Silicon-on-Sapphire)
Iluminación de automóviles, componentes optoelectrónicos montados en vehículos
Ventanas ópticas AR/VR y componentes ópticos de precisión
Sensores MEMS y portadores de chips microfluídicos
Ventanas ópticas de alta precisión y componentes de transmisión infrarroja
Equipos de vacío de semiconductores y piezas aislantes de baja emisión de gases
Envases de dispositivos optoelectrónicos de alta potencia y sustratos de gestión térmica

Los sustratos de zafiro se han producido en serie comercialmente para escenarios optoelectrónicos y semiconductores convencionales, con una consistencia de lote estable,baja tasa de defectos y excelente compatibilidad de procesos.

Especificaciones del producto

Punto de trabajo	Especificación
Producto	Substrato de zafiro / obleas
El material	Zafiro sintético / Al2O3 de cristal único
Método de crecimiento	En el caso de las empresas que no participan en el mercado de la información, el valor de la información es el valor de la información que reciben.
Estructura de cristal	Hexagonal (α-Al2O3)
Diámetro	2 " / 3 " / 4 " / 6 " / 8 " o personalizado
El grosor	Las partidas de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de las máquinas de ensamblaje.
Orientación	el plano c (0001) / plano a (11-20) / plano r (1-102) / plano m (10-10)
Finalización de la superficie	Se aplicará el método de ensayo de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de las pruebas de ensayo en el caso de los ensayos de ensayo en el caso de los ensayos de ensayo en el caso de los ensayos de ensayo en el caso de los ensayos de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo en el caso de ensayo.
Calidad de la superficie	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
TTV (variación del grosor total)	≤ 5 μm (o según las necesidades del cliente)
Arco / Warp	≤ 10 μm (o según las necesidades del cliente)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	Polished: ≤ 0,2 nm / Lapped: ≤ 0,5 μm
Tipo de borde	Con o sin planas primarias (totalmente redondas)
Duración plana	Personalizado (por estándar SEMI o dibujo del cliente)
Perfil del borde	Se ha hecho en forma de tramos o redondeado según sea necesario
Agregante / Pureza	Alta pureza (≥ 99,99% Al2O3)
Revestimiento	Sin recubrimiento / recubrimiento AR / recubrimiento ITO / recubrimiento metálico disponible
Aplicación	LED / Semiconductor / Óptico / RF y Microondas / Reloj / Electrónica de consumo

¿Por qué elegir sustratos de zafiro para aplicaciones de semiconductores y optoelectrónica?

Los sustratos de zafiro son materiales fundamentales básicos ampliamente aplicados en la epitaxia de semiconductores, la fabricación de dispositivos optoelectrónicos y los sistemas de procesamiento microelectrónico.Sirviendo como portador de GaN, ZnO y otro crecimiento de la capa epitaxial, operan en entornos de fabricación extremos con altas temperaturas, fuerte erosión plasmática, corrosión química,y campos electromagnéticos de alta frecuencia.

En comparación con el silicio tradicional, el cuarzo y los materiales de sustrato cerámico comunes, los sustratos de zafiro de cristal único de alta pureza integran propiedades físicas y químicas integrales superiores,que los hace irremplazables para procesos de semiconductores y optoelectrónica de gama altaLas principales ventajas incluyen:

Estabilidad extrema a altas temperaturas: Con un punto de fusión de hasta 2050°C, mantiene una estructura cristalina estable y una precisión dimensional bajo procesos de epitaxia y recocido a altas temperaturas a largo plazo,evitar eficazmente la deformación del sustrato y la falla del dispositivo.
Rigididad y dureza mecánicas muy elevadas: Con una dureza de Mohs de 9, sólo superada por el diamante, ofrece una excelente resistencia al desgaste y estabilidad estructural, resistiendo daños mecánicos y deformación durante el corte de precisión,grabado y crecimiento de películas finas.
Inertitud química superior: Resiste la corrosión de diversos gases ácidos, alcalinos y reactivos utilizados en la fabricación de semiconductores, sin reacciones químicas ni deterioro de la superficie,garantizar condiciones de proceso ultralimpias.
Excelente resistencia al plasma y a la radiación: Resiste el bombardeo de plasma a largo plazo y la radiación ultravioleta en los procesos de deposición y grabado de películas finas, con una baja tasa de daño superficial y un rendimiento estable.
Propiedades aislantes y dieléctricas: Con una alta resistividad y baja pérdida dieléctrica, proporciona un aislamiento eléctrico confiable para dispositivos optoelectrónicos de alta frecuencia y alta potencia, reduciendo efectivamente la interferencia de la señal.
Alta transmisión óptica: logra una excelente transmisión de luz en bandas ultravioleta, visible e infrarroja, adaptándose perfectamente a la preparación de dispositivos de emisión de luz y fotodetectores.
Durabilidad del proceso a largo plazo: Mantiene una superficie plana y una calidad cristalina constantes en procesos de producción de semiconductores repetitivos y rigurosos, reduciendo en gran medida la frecuencia de reemplazo del sustrato y los costos de producción.

Por las razones anteriores, los sustratos de zafiro se han convertido en el material principal preferido para las obleas epitaxiales LED, los dispositivos de semiconductores de potencia,dispositivos de radiofrecuencia de microondas y otros componentes de semiconductores centrales.

Fabricación a medida de sustratos de zafiro

Nos especializamos en la fabricación de sustratos de zafiro personalizados y estandarizados para equipos semiconductores y optoelectrónicos,centrándose en soluciones personalizadas de alta precisión para la producción industrial y la I+D de laboratorioRompemos las limitaciones de las especificaciones estándares fijas y personalizamos los sustratos completamente de acuerdo con los parámetros reales del proceso de los clientes,los requisitos de compatibilidad de los equipos y las normas de diseño de los dispositivos;.

Las opciones de personalización completas abarcan los parámetros del sustrato de proceso completo y las estructuras de soporte:

Parámetros del núcleo del sustrato de zafiro

Diámetro de la oblea (2/4/6/8 pulgadas y tamaños especiales personalizados)
espesor del sustrato
Orientación del cristal (plano C, plano A, plano R, plano M y planos especiales de cristal personalizados)
Forma de los bordes y especificaciones de las chanferías
Diseño de posicionamiento plano/noche
La superficie es rugosa y plana.
Requisitos de doble cara o de una sola cara pulida
Tratamiento de superficies ultralimpias y tratamiento para aliviar el estrés

Compatibilidad de los componentes estructurales

Personalización del tamaño de los accesorios de soporte de sustrato
Procesamiento de agujeros y ranuras de posicionamiento
Base y estructura de la funda de acoplamiento de metal
Especificaciones de las interfaces de montaje y fijación
Confección integrada de sustratos y piezas auxiliares

Podemos proporcionar componentes integrados terminados ensamblados con sustratos de zafiro y piezas metálicas / cerámicas compatibles para satisfacer las necesidades de instalación y uso directos de los clientes.

Servicio de ingeniería inversa y de reemplazo

Para sustratos de zafiro discontinuados, piezas originales difíciles de obtener y sustratos no estándar personalizados para equipos especiales de semiconductores,Proporcionamos servicios profesionales de ingeniería inversa y fabricación de reemplazosLos clientes pueden proporcionar la siguiente información para la evaluación y cotización:

Número de pieza del equipo original
Dibujos técnicos detallados y especificaciones de parámetros
Fotos claras del producto y muestras físicas (nuevas/utilizadas)
Datos de parámetros dimensionales clave y de cristal
Modelo de equipo de apoyo e información de lote
Escenarios de aplicación específicos y parámetros del entorno de proceso

Nuestro equipo de ingeniería profesional llevará a cabo una evaluación exhaustiva sobre la estructura del sustrato, el rendimiento del cristal, la dificultad de procesamiento y la viabilidad de fabricación antes de la cotización formal.Todos los sustratos de reemplazo personalizados serán optimizados para la compatibilidad del procesoEl rendimiento final se confirmará de acuerdo con la configuración real del equipo del cliente y las normas del proceso de producción para garantizar una diferencia cero en el efecto de uso.

Control de calidad

Implementamos un proceso completo de inspección de calidad de precisión para todos los sustratos de zafiro,y puede proporcionar artículos de inspección dirigidos y informes de pruebas completos de acuerdo con los requisitos del proyecto del cliente y las normas de la industriaLos contenidos básicos de las inspecciones incluyen:

Inspección de precisión en dimensiones completas (diámetro, grosor, calibración de las tolerancias)
Detección de la precisión de la orientación del cristal
Pruebas de planitud, deformación y rugosidad de la superficie
Inspección de defectos visuales (rasguños, grietas, grietas, inclusiones)
Limpieza y detección de esfuerzos superficiales
Inspección de la precisión de montaje y de las tolerancias correspondientes
Inspección profesional de los envases a prueba de polvo y contra colisiones

Los informes de inspección formales con datos completos de ensayo pueden facilitarse para apoyar la verificación de los materiales entrantes del cliente y la trazabilidad de la calidad de la producción.

¿Qué información debe enviar para obtener un presupuesto?

Para garantizar una cotización precisa y acortar el ciclo de entrega, proporcione la siguiente información detallada al consultar:

Dibujos técnicos completos del producto y fichas de parámetros
Requisitos de diámetro, grosor y tolerancia del sustrato
Normas de orientación cristalina y tratamiento de superficies
Requisitos de acabado de la superficie, grado de pulido y limpieza
Parámetros de los componentes auxiliares correspondientes (en su caso)
Marca, modelo y condiciones del proceso de apoyo del equipo
Número de pieza original del fabricante OEM (si está disponible)
Cantidad requerida y demanda de lotes
Proceso de solicitud específico y requisitos ambientales extremos
Si no se dispone de dibujos técnicos completos, proporcione fotos claras y de alta definición y muestras físicas del sustrato para que nuestro equipo realice pruebas de parámetros y evaluación del esquema.

Preguntas frecuentes

¿Para qué se utilizan principalmente los sustratos de zafiro?

Los sustratos de zafiro son materiales portadores básicos para la fabricación de dispositivos semiconductores y optoelectrónicos, utilizados principalmente en obleas epitaxiales LED basadas en GaN, dispositivos electrónicos de potencia, chips RF de microondas,Dispositivos fotoeléctricos ultravioleta, equipos de procesamiento de plasma de semiconductores y otros campos, adecuados para epitaxia a alta temperatura, deposición de película delgada y procesos de grabado de precisión.

¿Puede proporcionar piezas de ensamblaje de sustrato integrado personalizadas?

Además de las obleas de zafiro, podemos personalizar varios accesorios, bases metálicas,componentes de posicionamiento y conjuntos integrados acabados de acuerdo con los dibujos y los requisitos de muestra, realizando un único punto de apoyo de suministro.

¿Puede producir sustratos de reemplazo para equipos viejos y especiales?

Apoyamos el servicio completo de fabricación personalizada incluyendo la producción basada en dibujos y la ingeniería inversa de muestras.muestras físicas e información sobre el equipo, y nuestro equipo completará el ajuste de rendimiento y la fabricación alternativa.

¿Se pueden personalizar todos los parámetros centrales de los sustratos de zafiro?

Sí, todos los parámetros clave incluyendo el tamaño del sustrato, el grosor, la orientación del cristal, el procesamiento de los bordes, la rugosidad de la superficie,la planitud y el grado de pulido se pueden personalizar completamente según los requisitos del proceso del cliente para satisfacer las necesidades personalizadas de I + D y producción.

¿Apoya el pedido de pequeños lotes y prototipos?

Sí, apoyamos totalmente el desarrollo de prototipos, pruebas de laboratorio de pequeños lotes, mantenimiento de equipos de reemplazo y pedidos de producción en serie.Evaluaremos el esquema de producción y cotización de acuerdo con parámetros personalizados y dificultad de procesamiento.
